亿佰特物联网无线模块应用-蓝牙模块简介
本文介绍了我司蓝牙模块系列的数据 “有效指示功能”及相关用法。
数据有效指示是通过模块一个引脚DATA（数据有效指示引脚，不同型号可能名称不同）的电平变化来实现的，在实际应用中，模块与外部MCU协同工作，外部MCU的一个引脚与模块的DATA相连接即可实现数据有效指示等功能。
数据有效指示和输出延时
数据有效指示

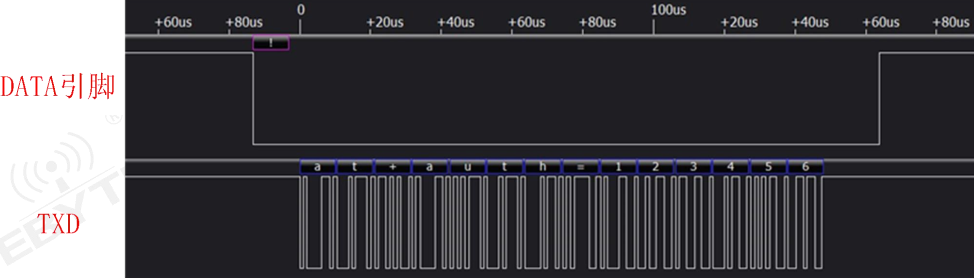

无线数据有效指示是指在透传模式下，蓝牙模块从机接收到数据后通过串口向外输出透传数据时，从串口开始发送时，数据指示引脚以低电平或者高电平来指示。发送完毕之后，数据指示引脚电平翻转。如以低电平来作为数据有效指示，无输出延时时，如图表 2 1所示。
上图中，DATA引脚作为数据有效指示引脚，在蓝牙接收完一帧数据并串口的TXD发送该数据时，DATA引脚拉低为低电平并保持，指示当前正在发送数据，直到该帧数据发送完毕，DATA引脚翻转为高电平，表示此时串口空闲。
输出延时

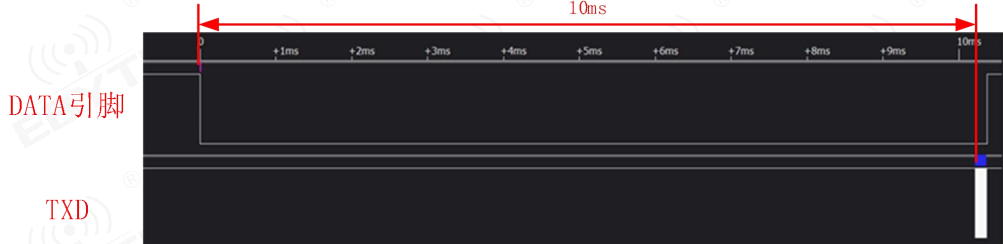

数据输出延时是指，模块蓝牙接收到数据后，先拉低DATA引脚，10ms后通过串口发送数据。如图表 2 2所示。
上图中，在开启数据输出延时时，蓝牙接收完一帧数据后，先拉低DATA引脚并保持10ms，然后串口才开始发送数据，白色柱形为串口正在输出数据。
各个蓝牙模块输出延时指令说明
各个蓝牙模块输出延时指令可能不一致，详细描述如下（以下指令参考自最新的用户手册）。
E104-BT02
开启数据输出延时指令如表格 2 1所示。
指令 | 说明 |
<APPON> | 打开串口10ms的延迟 |
成功，返回<OK> | |
关闭数据输出延时指令如表格 2 2所示。
指令 | 说明 |
<APPOFF> | 关闭串口延迟 |
成功，返回<OK> | |
E104-BT51(A)
E104-BT51和E104-BT51A输出延时指令如表格 2 3所示。
指令 | 应答 | 参数 |
查询：AT+DELAYDATA? | +OK=[para] | para:0、1 0：关闭 1：开启 |
设置：AT+DELAYDATA=[para] | +OK：成功 +ERR=[NUM]：错误 | |
说明：立即生效，掉电保存 | ||
表格2 3 E104-BT51和E104-BT51A输出延时指令
E104-50无线蓝牙模块系列
E104-BT5011A和E104-5032A输出延时指令如表格 2 5所示。
指令 | 应答 | |
查询 | AT+DELAY? | +OK=[para] |
设置 | AT+DELAY=[para] | +OK：成功 +ERR=[NUM]：错误 |
参数 | para(ASCII) | 描述 |
0 | 关闭 | |
1 | 开启（默认） | |
说明 | 立即生效，掉电保存； 开启数据输出延时，数据包最大不超过244字节； 开启输出延迟，空中包输入过快，会导致整包丢失。 | |
表格2 5 E104-BT5011A和E104-5032A输出延时指令
蓝牙系列数据有效指示功能汇总
蓝牙系列部分模块的数据有效指示功能如表格 2 6所示。
模块名称 | 数据延时电平 | 延时时间 | 数据有效指示电平 | 可通过指令开启/关闭数据指示 |
低电平 | 固定10ms | 低电平 | 是 | |
低电平 | 固定10ms | 高电平 | 是 | |
低电平 | 固定10ms | 低电平 | 是 | |
低电平 | 固定10ms | 低电平 | 是 | |
低电平 | 固定10ms | 低电平 | 是 | |
无 | 无 | 高电平 | 否 |
从上述表格可以看出，开启数据输出延时功能时，延时时，DATA（数据有效指示引脚）为低电平保持且保持时间均为10ms；在串口发送数据过程中，仅E104-BT51(A)为高电平保持；其他型号为低电平保持，数据发送完毕后电平翻转。E104-BT52无输出延时且数据有效指示为高电平。
数据有效指示应用场景
数据有效指示用法由具体应用决定，即外部MCU是否在串口空闲时进入休眠状态以降低功耗。
唤醒外部MCU
如果为低功耗应用，DATA（数据有效指示引脚）可用于唤醒外部MCU，串口准备发送数据并启动延时时，DATA引脚从高电平切换为低电平产生一个下降沿，外部MCU引脚可设置为下降中断，在休眠和正常状态之间切换；在输出延时10ms内，外部MCU可从休眠中醒来并初始化相关外设。
提示外部MCU接收数据
如果为非低功耗应用，模块将要发送数据时，DATA引脚产生的下降沿也可以提醒外部MCU，可以开启串口接收透传数据了。 即外部MCU连接至DATA的引脚可设置为下降沿中断，这样当模块每当要发送数据时，外部MCU可及时整理本地内存，存放即将接收的数据。
注意事项
在开启输出延时后，有以下注意事项：
不支持流传输，因为在延时期间，串口处于空闲状态，串口数据流会出现分帧；
若空中数据包接收得过快，会导致数据整包丢失；
因此，输出延时较适用于数据量不大且外部MCU不断地进入休眠状态的应用。
总结
我司大部分蓝牙模块均支持数据有效指示功能，可根据实际情况启用该功能，但需要注意的是，在开发硬件时，已将DATA引脚引出且连接至外部MCU。数据有效指示功能为实现更低功耗提供了可能，也便于二次开发省时省力。
