Touch link协议是ZigBee3.0协议标准中ZLL（ZigBee light link）协议定义的一种组网方式，属于分布式网络的一种，网络中可以不需要协调器，只需要路由器和终端节点，和传统的ZigBee网络相比进一步简化了网络流程，建立网络和加入网络更加简单可靠。
touch link协议字面意思即接触式连接，ZigBee协议无线模块里面的touch link其实是近距离组网的一种，一个设备被定义为发起者，另一个设备被定义为目标者，发起者的主要职责是扫描目标设备，通常情况下终端设备会被定义成发起者。目标者的职责是等待附近的发起者的扫描请求，若得知发起者没有网络存在，则目标者需要建立一个新的网络，若发起者有网络存在，则目标者加入到发起者的网络，通常情况下路由器会被定义成目标者。在典型的灯控照明领域，遥控器就是终端发起者，灯就是路由器目标者。

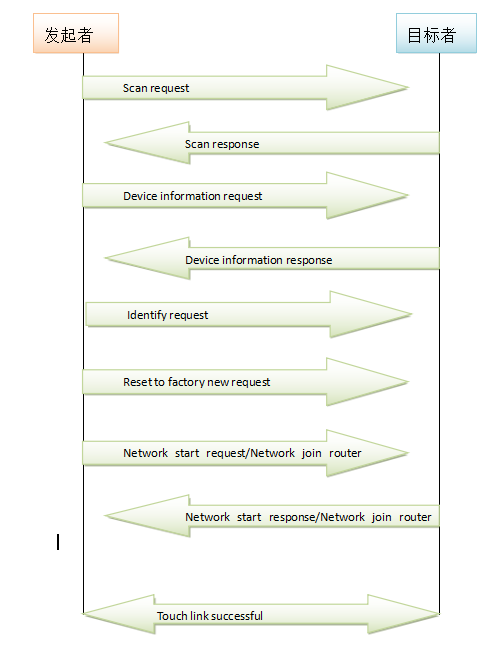

Touch link标准协议定义了发起者和目标者两种设备类型，具体协议流程如下：
（1）发起者发送一帧扫描请求数据帧，对周围的目标者进行扫描。
（2）目标者收到扫描请求后，回复确认帧给发起者，表示你已经扫描到我。
（3）发起者对扫描到的目标者发送设备信息请求帧，请求目标者发送它的设备信息。
（4）目标者受到请求后，把它的设备信息回复给发起者。
（5）发起者向目标者发送标识请求数据帧，让目标者标识自己以帮助实现连接。
（6）发起者向目标者发送清除目标者之前网络信息的请求帧。
（7）目标者收到请求帧后清除自己以前的网络信息。
（8）若发起者是无网络状态下首次Touch link，则向目标者发送新建网络的请求帧，请求帧中包含了需要新建的网络参数。
若发起者已经有Touch link网络，则向目标者发送加入到它的网络请求帧，请求帧中包含了需要加入的网络参数。
（9）目标者收请求后，将给发起者一个回复帧，同时新建一个或加入一个Touch link网络，至此完成了一个touch link过程。
Touch link协议流程图
(1) 发起者（终端设备）在发起一个touch link网络前，若之前有加入过其他网络，必须先清除掉之前网络的信息，让网络状态处于无网络状态。
(2) 发起者（终端设备）发起touch link扫描请求，来发现周围存在的目标者（路由器），扫描过程中被扫描者尽量靠近发起者，其他设备尽量远离扫描区域(扫描信号的阈值为-40dBm,即大于-40dBm信号强度的设备将被扫描到),若扫描到两个以上的目标者设备会影响touch link的成功率。
(3) 发起者扫描到目标设备后，若自己是首次发起touch link，则向目标者发起新建网络的请求；若自己之前touch link成功过，则向目标者发起加入到它的touch link网络的请求。
(4) 目标者响应发起者的请求，新建网络或加入到touch link网络。
经过以上步骤一个新的ZLL touch link网络已经完成，网络中只可能存在一个发起者，其他节点都是目标者。发起者在touch link 之前首先要清除掉之前的加入过的网络，touch link的过程中一次只靠近一个设备其他设备尽量远离。touch link网络可以不需要协调器只需要终端和路由器，这样网络更加简单方便，在物联网智能灯控领域中得到广泛的应用。
