不久前亿佰特小编发布在《串口服务器接入阿里云物模型》一文中通过编写TPC-7062（MCGS脚本）的脚本程序解析Alink JSON数据，从而实现阿里云物模型采集控制RTU设备。
本文将介绍另一种方式实现阿里云物模型控制RTU设备，之前是通过设备进行数据解析，因此开发者既需要了解MCGS脚本程序还需要了解Modbus协议导致使用门槛较高，而本文使用方法无需使用设备解析Alink JSON数据，因此不需要编写MCGS脚本从而降低是使用门槛。
小编将通过物模型查询RTU设备的保持寄存器（0x0000）的值讲解如何实现该功能。
串口服务器一台用于连接MQTT服务器，本例程的从机将通过Modbus Slave仿真实现（方便观察数据变化）；
可上网路由器一台；
网线两根，一根连接串口服务器与路由器，一根连接电脑与路由器；
电脑一台，用于配置串口服务器以及调试云平台；
MQTTX调试工具（https://mqttx.app/zh），用于接入前数据帧分析；
Modbus Slave仿真工具（https://www.modbustools.com/），用于Modbus RTU从机仿真；
亿佰特网络配置工具(https://www.ebyte.com/product/1465.html，相关下载)，用于配置串口服务器，可以不适应软件通过网页配置，由于设备采用DHCP获取本机IP，因此采用上位机配置更为方便；

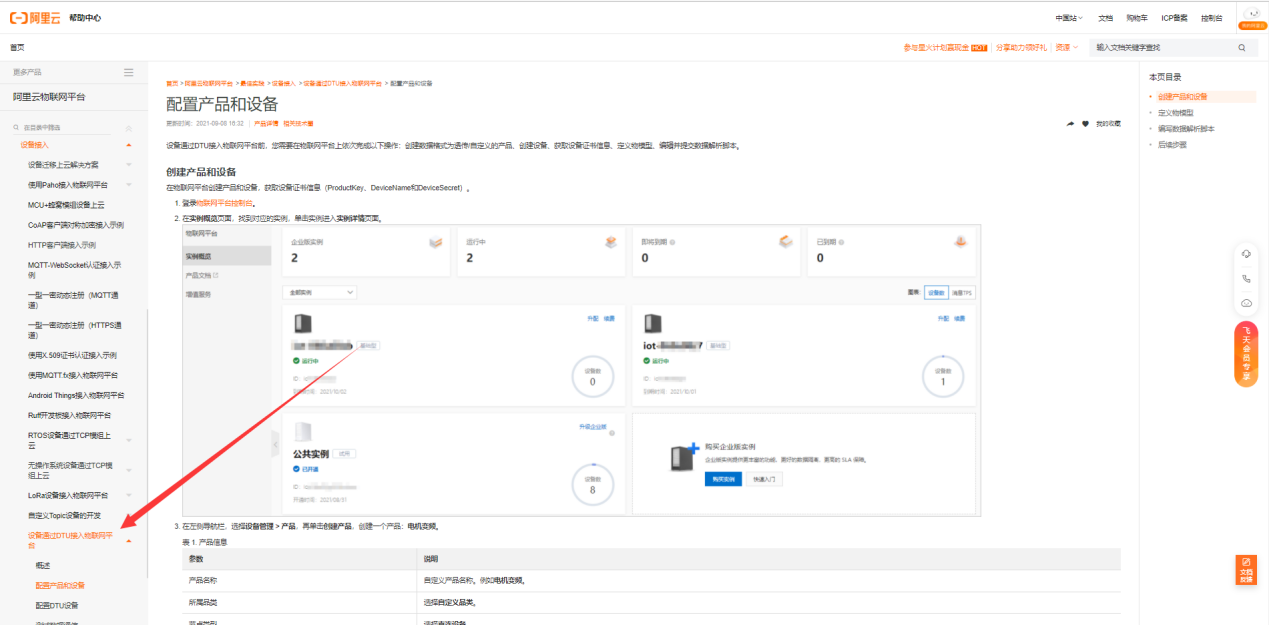

第一次使用阿里云的数据解析功能，并且这是笔者第一次使用JavaScript(ECMAScript 5)编写脚本，因此接下的云平台配置都将参考阿里云帮助中性的最佳实例下的“设备通过DTU接入物联网平台”进行开发，建议开发者仔细阅读阿里云手册可以发现不一样的世界，活学活用里面案例能对初学者有很好的引导和启发。
1.产品创建

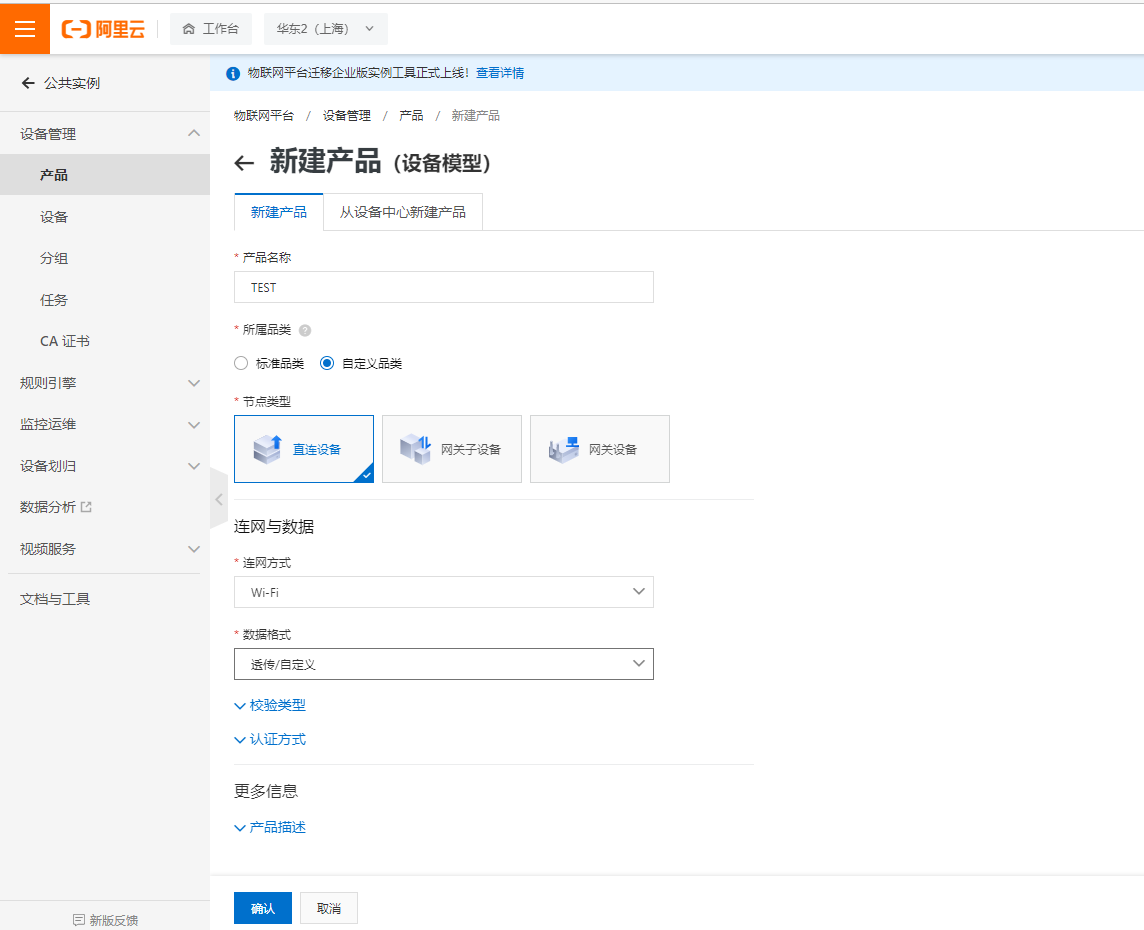

这次创建的产品和以往的不同不能无脑点击下一步，需要调整数据收发协议为“透传/自定义”，如下图：
其余参数保持默认。

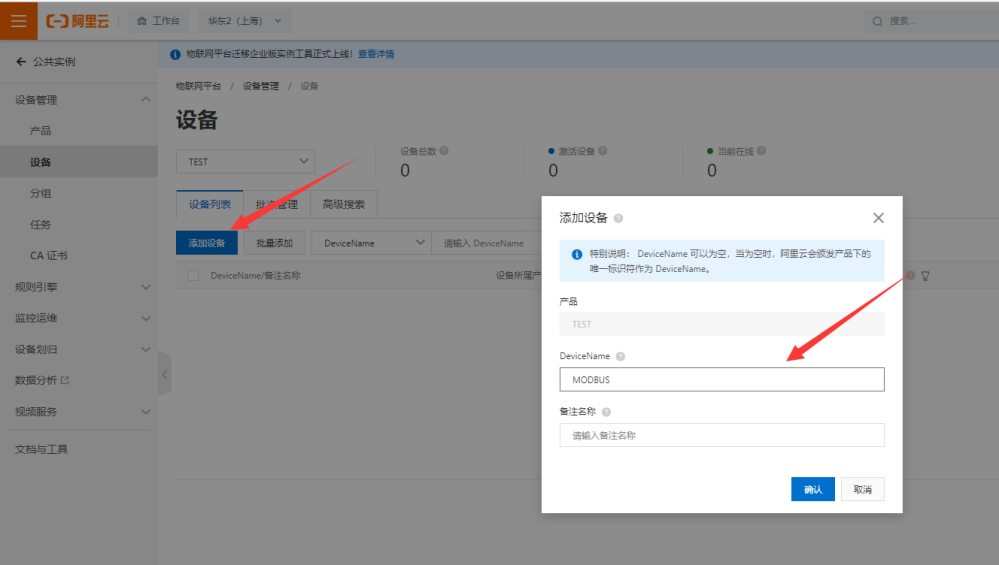

2.设备创建

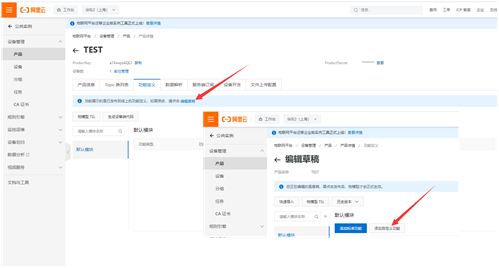

在产品详情下的功能定义目录下点击“编辑草稿”，选择添加自定义功能；

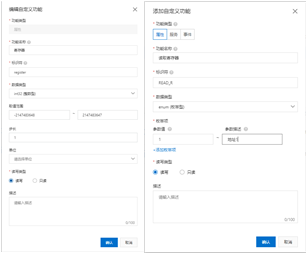

一共需要添加两个自定义功能，一个用于保存寄存器值（左图），一个用于物模型发起读取指令；
这里需要分析下Modbus响应数据帧，0103020064320C，可以看到响应帧只有地址用于标记，未标记寄存器地址，因此只有在平台对收发数据进行标记，本例程重点介绍连接使用不需要考虑标记，保留接口待后续使用。因此在定义功能时使用枚举变量。
复制参考实例的脚本，并调整部分配置，如下：
var ALINK_ID = "12345";
var ALINK_VERSION = "1.1";
var ALINK_PROP_POST_METHOD = 'thing.event.property.post';
var ALINK_PROP_SET_METHOD = 'thing.service.property.set';
/*此函数将设备上报数据转换为Alink JSON物模型数据。*/
function rawDataToProtocol(bytes) {
/*将设备上报的原始数据转换为数组。其中bytes对象中存储着设备上报原始数据。*/
var uint8Array = new Uint8Array(bytes.length);
for (var i = 0; i < bytes.length; i++) {
uint8Array[i] = bytes[i] & 0xff;
}
var params = {}; // 定义属性存放对象。
var jsonMap = {}; // 定义模拟Alink数据报对象。
/*填写Alink数据报协议头部分。*/
jsonMap['version'] = ALINK_VERSION; // Alink 协议版本号。
jsonMap['id'] = ALINK_ID; // 消息ID。
jsonMap['method'] = ALINK_PROP_POST_METHOD; // 设备上行数据方法：设备属性上报。
/*填写Alink数据报属性部分。*/
//0103020064320c
params['register'] = uint8Array[3]*265+ uint8Array[4]; // 将收到的第一和第二字节转换为十进制数存储。
jsonMap['params'] = params; // 将参数打包到数据帧中。
return jsonMap; // 返回结果会发送给物联网平台。
}
//以下是部分辅助函数。
function buffer_uint8(value)
{
var uint8Array = new Uint8Array(1);
var dv = new DataView(uint8Array.buffer, 0);
dv.setUint8(0, value);
return [].slice.call(uint8Array);
}
/*此函数实现由物联网平台下发数据转换为设备能识别的16进制数。*/
function protocolToRawData(json)
{
var method = json['method'];
var id = json['id'];
var version = json['version'];
var payloadArray = [];
if (method == ALINK_PROP_SET_METHOD) // 接收来自物联网平台的“设置设备属性”的命令。
{
var send_params = json['params'];
var prop_cur = send_params['READ_R']; // 将设置的具体值抽取出来。
//按照自定义协议格式拼接rawdata。
//0103000000018833
payloadArray = payloadArray.concat(buffer_uint8(0x01));
payloadArray = payloadArray.concat(buffer_uint8(0x03));
payloadArray = payloadArray.concat(buffer_uint8(0x00));
payloadArray = payloadArray.concat(buffer_uint8(0x00));
payloadArray = payloadArray.concat(buffer_uint8(0x00));
payloadArray = payloadArray.concat(buffer_uint8(0x01));
payloadArray = payloadArray.concat(buffer_uint8(0x88));//校验错误，但保留错误，引导学习如何分析问题，见“从机仿真”，正确校验0x840A
payloadArray = payloadArray.concat(buffer_uint8(0x33));//
}
return payloadArray; // 返回时，将数据发送至设备端。
}
function transformPayload(topic, rawData) {
var jsonObj = {};
return jsonObj;
}

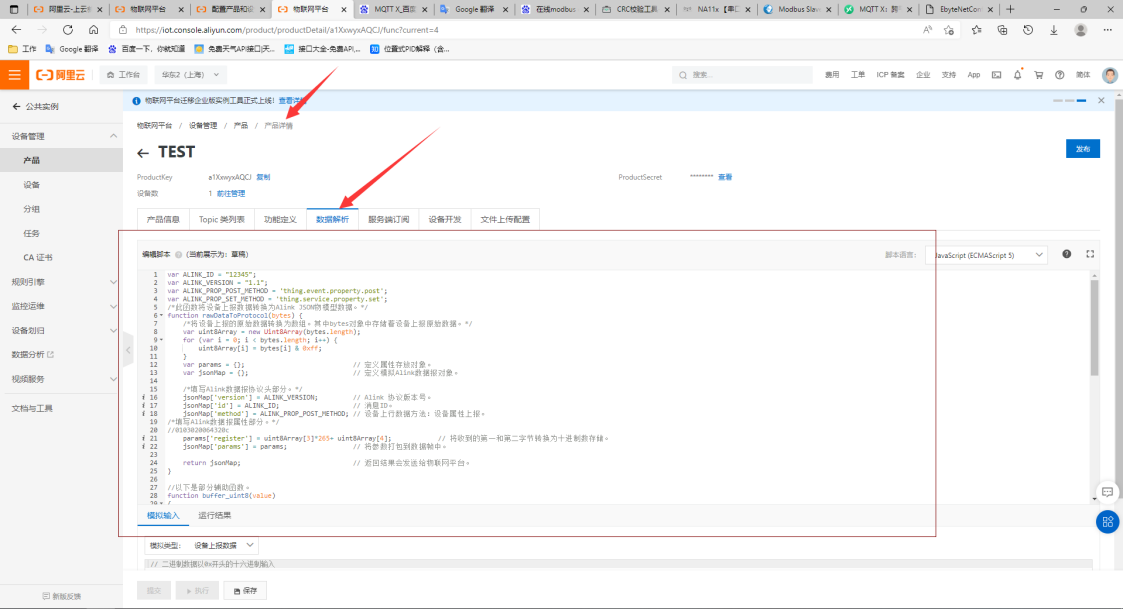

将上述脚本粘贴到“产品详情”下的“数据解析”，如图所示：
脚本语言测试与提交

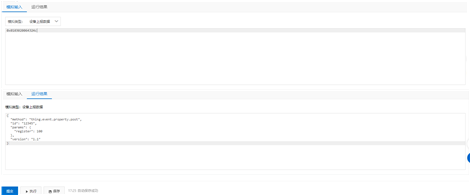

测试数据上报功能，如下图所示：

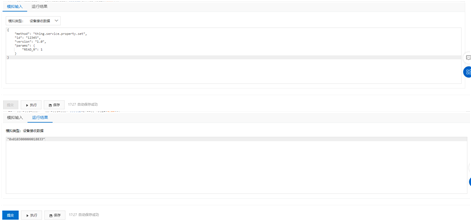

测试数据下发功能，如下图所示：
测试完成点击“提交”，自此云平台脚本与产品配置完成。

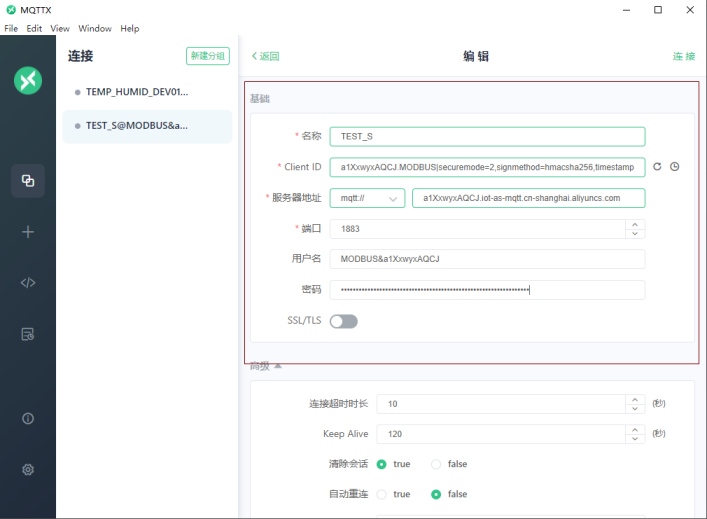

使用MQTT X软件连接MQTT服务器进行测试，配置如下：

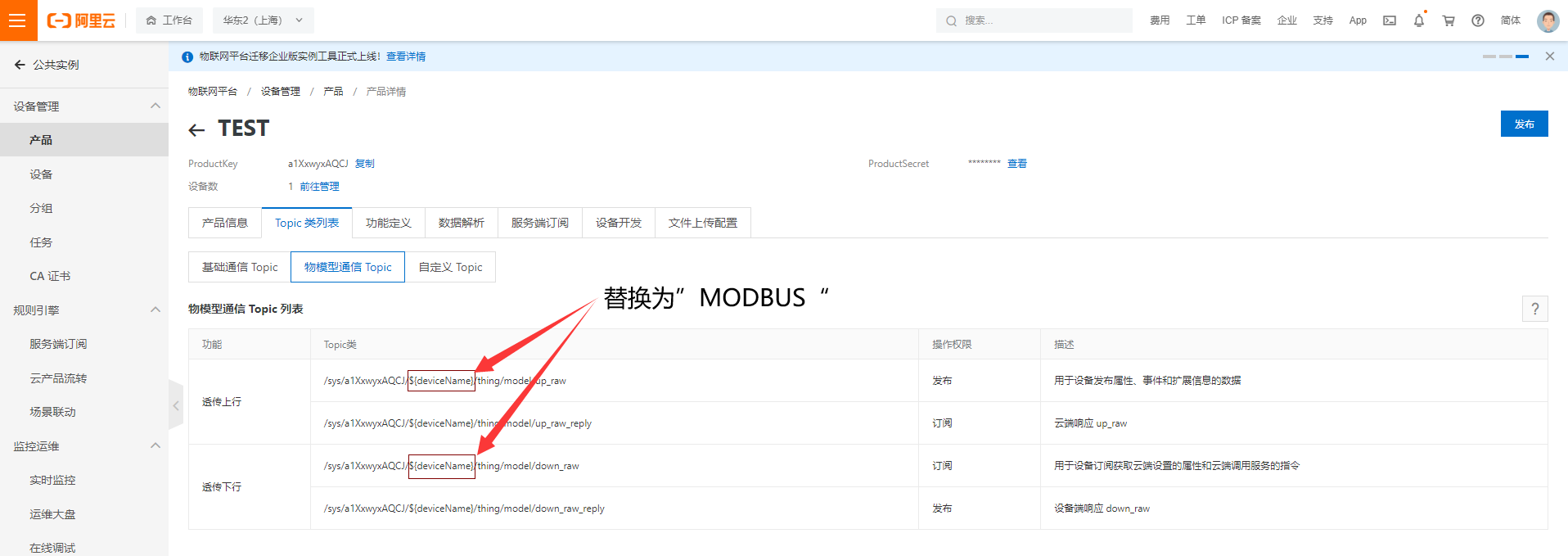

查询“订阅”“发布”的地址，如下图所示：

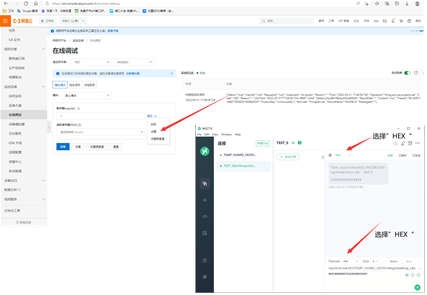

平台发送读取请求，如下图所示：

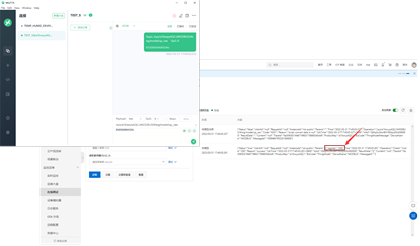

MQTT X发送响应帧，如下图所示：
通过调试软件可以更加直观的对数据帧进行分析，若发现数据帧错误可以更加方便定位问题，这里是没有错误的可进入下一步串口服务器演示。

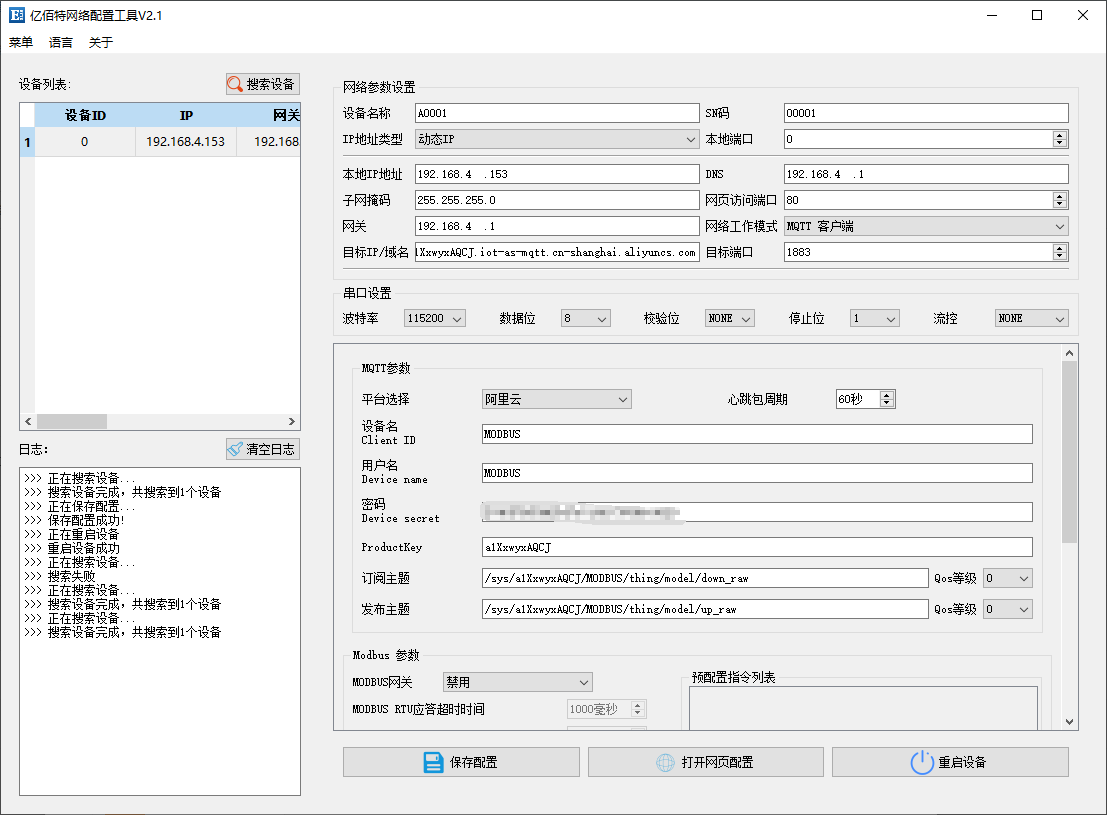

串口服务器参数配置，如下图所示：
从机仿真
Modbus Slave并非免费软件，可免费试用30天，若有长时间使用需求请购买正版授权。

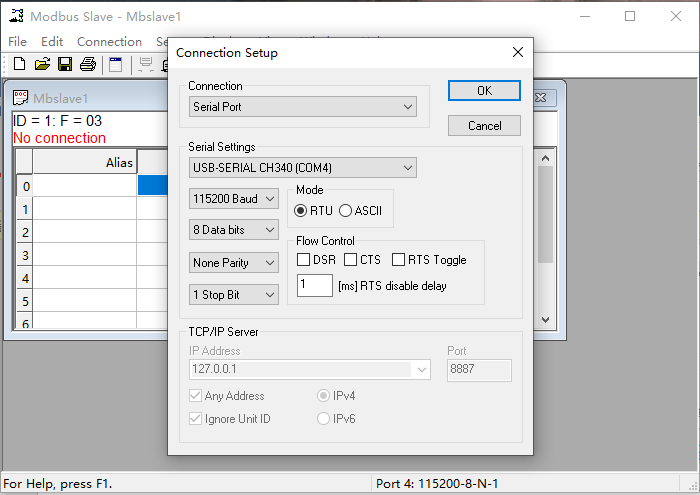

点击“Connection”配置连接参数，选择“Serial Port”，并配置正确端口与匹配的波特率参数，如下图所示：

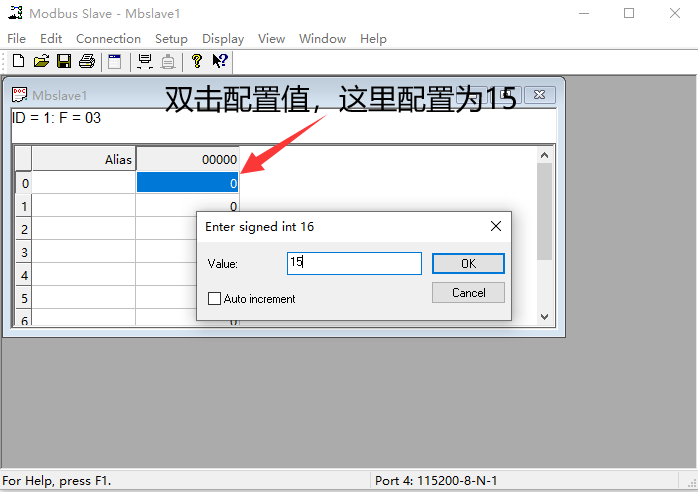

配置仿真软件的保持寄存器值，如下图所示：

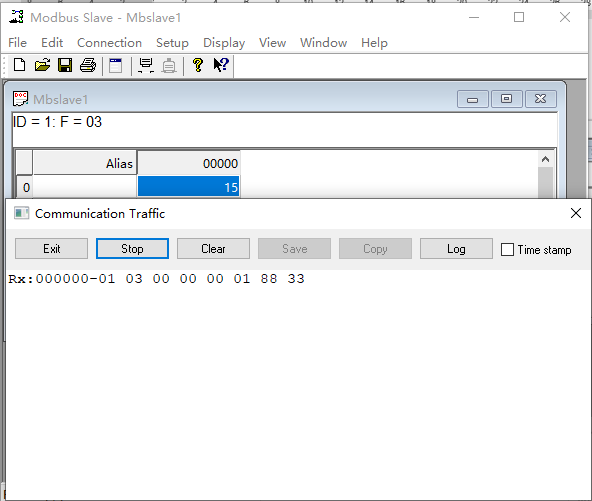

物模型发送查询指令,仿真从机收到云平台下发指令，仿真设备未响应，检查发现之前使用的校验工具没有配置正确导致校验错误。

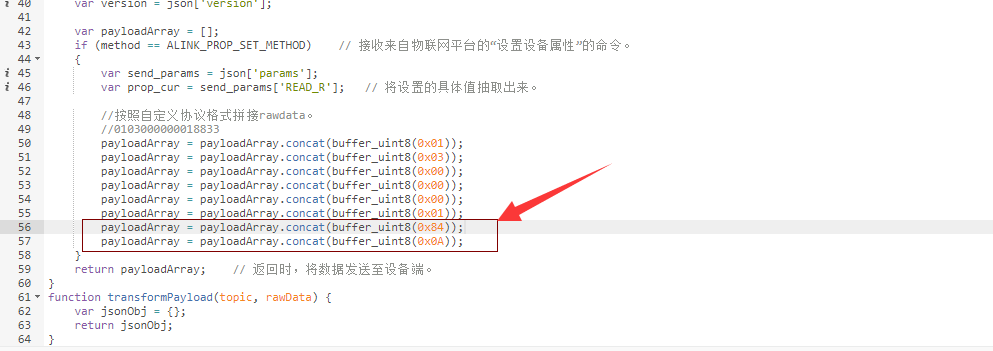

修改脚本中关于校验的两位，注意需要先调试才能提交生效。

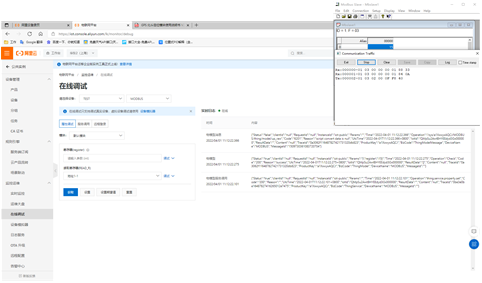

修改后再次发送，如下图所示：

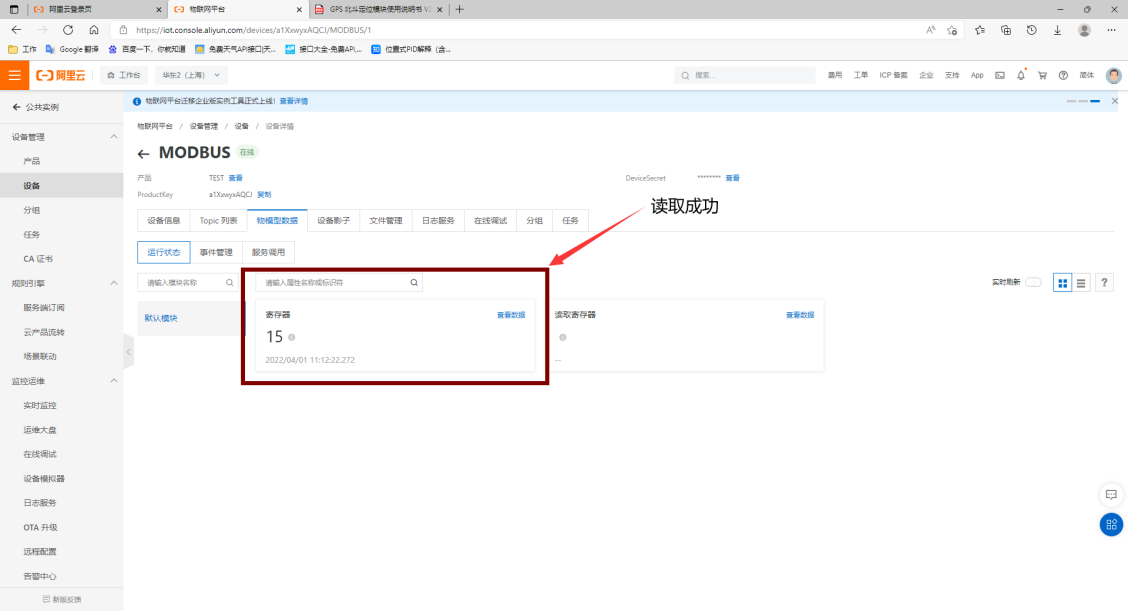

效果演示，如下图所示：
