在电子电路中，大多数都是需要直流稳压电源来进行驱动工作的。比如，在放大电路中直流稳压一方面要为电路工作建立合适的静态工作点，另一方面还要为信号的放大提供所需的能量。发电设备输出的是交流电，对于小功率情况，要变成稳定的直流电还需要通过降压、整流、滤波和稳压等几个环节的处理。下面简单讲讲整流电路和滤波电路的一些工作原理和特点。
所谓整流电路，就是把交流电路变成直流电。对于小功率情况，可以直接利用二极管的单向导电性来实现整流。如果输入的是正弦交流电，经二极管整流后，输出的是脉动的直流电，但这种直流电中也含有大量交流成分。

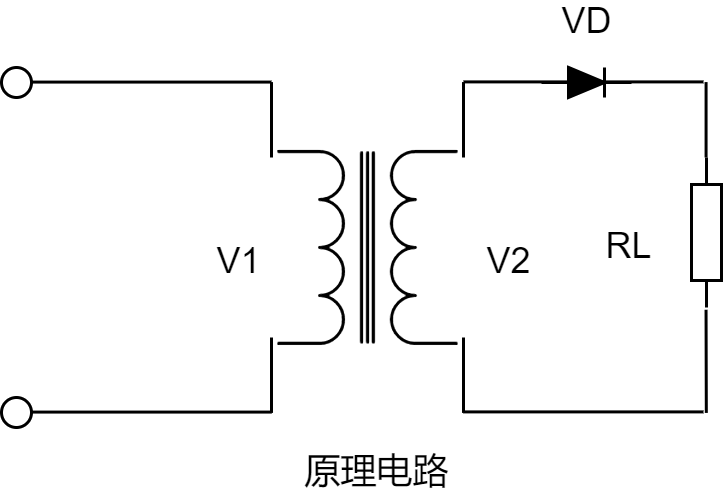

1.大致介绍一个最简单的单相半波整流电路（假设负载为纯电阻负载，理想二极管）。
当V2处于正半周期时，二极管VD正向导通，忽略二极管上的管压降，输出V0=V2。
当V2处于负半周期时，二极管VD反向截止，电路中没有电流，输出电压V0=0。
综上：在整个周期内，二极管VD只在V2的正半周期导通，此时的输出电压跟随输入电压变换；而在V2的负半周期没有信号输出。所以电路进行的是半波整流。

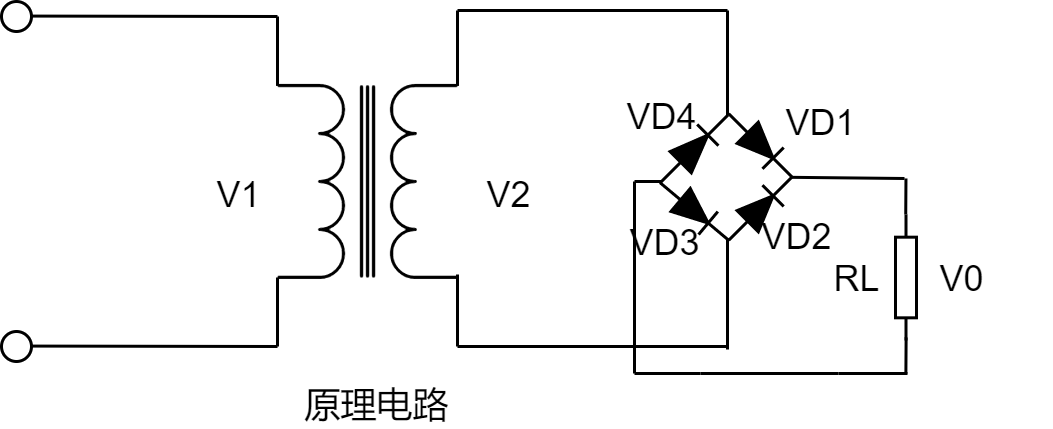

2.再说一个单相桥式整流电路。
工作原理：
当V2处于正半周期时，二极管VD1和VD3导通，VD2和VD4截止，电流从上向下流过负载。
当V2处于负半周期时，二极管VD2和VD4导通，VD1和VD3截止，电流仍然从上向下流过负载RL。
综上，通过4只二极管分组的交替导通，在整个周期内保证负载RL上都有同向电流流过，负载电压的方向不变，因此电路进行全波整流。
桥式电路的特点就是全波整流电路，具有工作效率高、纹波小、二极管反向工作电压低等优点，而且对电源变压器的要求不高，因此这种电路在半导体整流电路中得到了非常广泛的应用。
整流电路输入的是正弦交流电压，输出的是脉冲直流电压，其中含有大量的交流成分，即纹波。所以脉冲直流还需要通过滤波电路来滤出其中的交流成分。滤波电路主要由电容元件和电感元件组成，分为电容滤波电路、电感滤波电路和复合滤波电路。

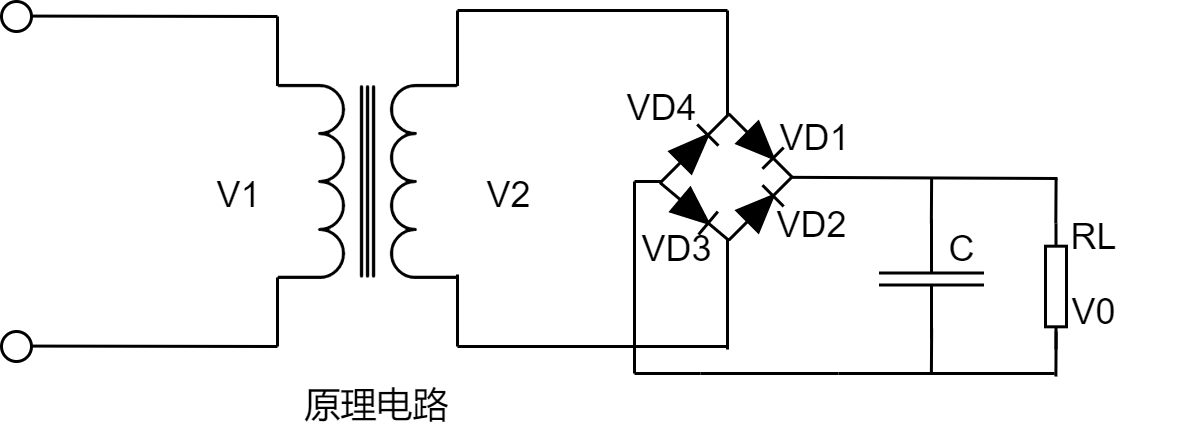

这里举例说一下桥式整流电容滤波电路：
桥式整流电容滤波电路工作原理与半波整流电容滤波电路相似，不同的地方在于一个是全波整流，一个是半波整流。显然对于全波，电容的放电时间更短，输出波形更加平缓，滤波效果更好。电容滤波对于电路的影响在于加上电容滤波电路后，输出波形变化平缓了，输出电压随之升高，当负载RL无穷大时，电容没有放电通路，其上电压不会下降。随着RL减小，放电时间也随之下降。对于全波整流电容滤波电路，其输出特性就输出电压V0随输出电流的变化规律变化。
总之，电容滤波电路结构简单，负载获得的直流电压较高，纹波小，但其输出特性较差，输出直流电压的大小受负载变化的影响较大，故适合在负载电压均较高，负载变动不大的场合应用。
