E810-DTU-V2.0是一款RS485或RS232雙串口轉以太網數據透明傳輸?shù)拇诜?wù)器，實現了RJ45以太網網口與RS485串口或者RS232串口之間的數據透明傳輸。該串口服務器搭載MO+系列32位處理器，運行速率快，效率高。串口轉以太網串口服務器具備自適應網絡速率(最高支持100M全雙工)、TCP Server、TCP Client、 UDP Server. UDP Client四種通信機制。E810-DTU-V2.0工業級串口服務器操作簡單，用戶可直接通過上位機對模塊進行參數配置。輕松實現數據傳輸。
串口服務器模塊尺寸：66* 66 *21.6mm
平均重量：79士1g
PCB工藝：2層板，無鉛工藝，機貼
接口方式：RS485/RS232:1*5*3.81mm，壓線方式
供電電壓：8~28v DC，注意:高于28V會導致模塊永久損壞
串口標準：300~300000 bps
串口通信電平：3.3V，若接5V，需電平轉換
網口規格：RJ45，10/100Mbps
網絡協議：IP、TCP/UDP、 ARP、ICMP、 IPV4
IP獲取方式：靜態IP、DHCP
域名解析：支持
用戶配置：上位機軟件配置、AT指令配置、網頁配置
簡單透傳方式：TCP Server . TCP Client . UDP Server . UDP Client、云透傳
TCP Server連接：支持最多6路TCP連接
配套軟件：參數配置軟件
打包機制：200字節打包長度
工作電流：77.0314mA@12V (RS485), 74.5635mAe12V (RS232)
工作溫度：-40~ +85℃，工業級
工作濕度：10% ~ 90%，相對濕度，無冷凝
儲存溫度：-40~ +125℃，工業級

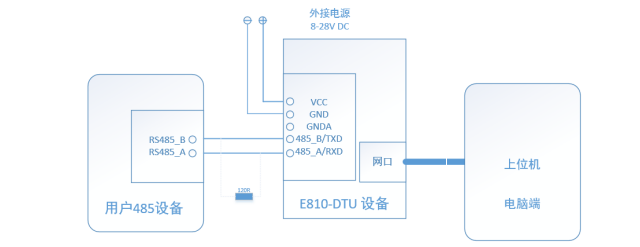

在RS485通信中應注意A,B先匹配，如果發現通信不正常需在A,B線間加120R電阻。

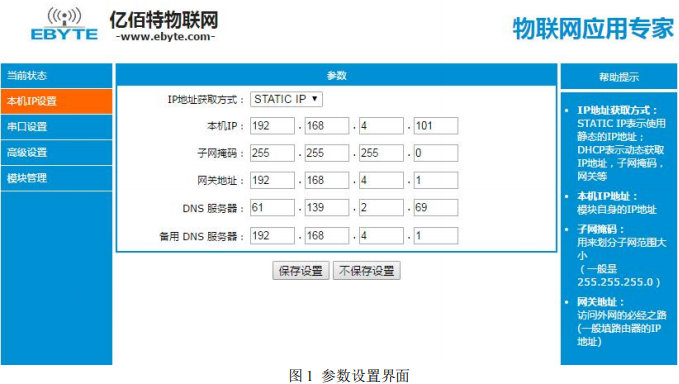

1.1、IP地址是無線通信模塊在局域網中的身份表示，在局域網中具有唯一性，因此不能與同局域網的其他設備重復。E810-DTU-V2.0系列串口服務器的IP地址有靜態IP和DHCP兩種獲取方式。
靜態IP是需要用戶手動設置，設置的過程中注意同時寫入IP、子網掩碼和網關，靜態IP適合于需要對IP和設備進行統計并且要一一對應的場景。
靜態IP優點：接入無法自動分配IP地址的設備都能夠通過全網段廣播模式搜索到；
靜態IP缺點：不同局域網內IP網段不同會導致不能進行正常的TCP/UDP通訊。
DHCP主要作用是從網關主機動態的獲得IP地址、Gateway地址、DNS服務器地址等信息，從而免去設置IP地址的繁瑣步驟。適用于對IP沒有什么要求，也不強求要IP跟模塊一一對應的場景。
DHCP優點：接入路由器等有DHCPServer的設備能夠直接通訊，減少設置IP地址網關和子網掩碼的煩惱；
DHCP缺點：接入無DHCPServe的網絡，比如和電腦直連，E810-DTU-V2.0將無法正常工作。
1.2、E810-DTU-V2.0系列串口服務器子網掩碼主要用來確定IP地址的網絡號和主機號，表明子網的數量，判斷模塊是否在子網內的標志。子網掩碼必須要設置，我們常用的C類子網掩碼：255.255.255.0，網絡號為前24位，主機號為后8位，子網個數為255個，模塊IP在255個范圍內，則認為模塊IP在此子網中。
1.3、串口服務器網關是指模塊當前IP地址所在網絡的網絡號。如果連接外網時接入路由器這類設備，則網關即為路由器IP地址，如果設置錯誤則不能正確接入外網，如果不接路由器這類設備，則不需要設置，默認即可。
DNS服務器主要用來將域名轉換成網絡可識別的IP地址。DNS服務器地址可設，能夠在本地域名服務器不完善的情況下實現域名解析，用戶也可以根據需求設置特定的DNS服務器的地址，E810-DTU-V2.0需要域名解析時就會向設定的DNS服務器提交解析請求。使用更加靈活可靠。
E810-DTU-V2.0系列串口服務器在靜態IP模式下，DNS主服務器地址默認為61.139.2.69，備用DNS服務器地址192.168.4.1，在DHCP模下，DNS服務器地址為自動獲取。模塊支持域名服務器地址可以設置。

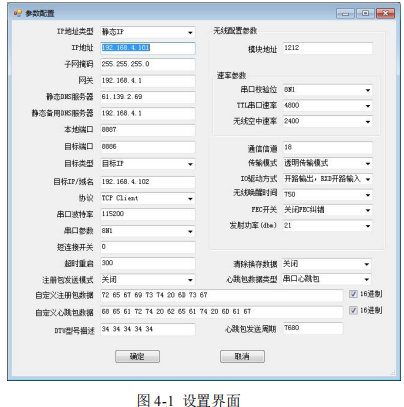

E810-DTU-V2.0系列串口服務器的Socket工作模式共分為TCP Client、TCP erver、UDP Client、UDP Server四種，可通過對應的串口服務器上位機軟件進行設置，設置界面如下：
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora模塊等無線數傳模塊產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
