E103-W04是億佰特開發的一款高性能、高可靠的串口轉WiFi無線數傳模塊，WiFi模塊集成了透傳功能，即拿即用，可實現TTL串口數據通過WiFi模塊實現設備聯網數據交互。前文介紹了modbus物聯網網關功能、WiFi模塊工作原理及應用場景、上位機配置軟件參數介紹、WiFi模塊上位機鏈路配置等WiFi模塊的快速入門使用，本文著重講解該串口轉WiFi模塊的參數簡單配置及AP模式通訊測試教程。如下文所示：
（1）、選擇對應的串口，并正確配置波特率參數，出廠默認波特率115200，8位數據位，1位停止位，無校驗位（NONE）；
（2）、選擇設備工作模式，出廠默認AP模式，以下測試采用出廠參數進行，若非出廠參數建議恢復出廠（在設備按照上三步驟進入配置并與上位機取得連接后，點擊右上方恢復出廠設置）后進行；
（3）、配置設備的SSID（本機出廠默認：NA611-S）和Password（本機出廠默認：88888888），此處不修改僅查詢WiFi的參數；
（4）、配置鏈路參數，出廠默認為服務器模式（TCPS），默認IP（192.168.1.1），端口為8888；
（5）、關閉其他高級模式，出廠默認關閉；

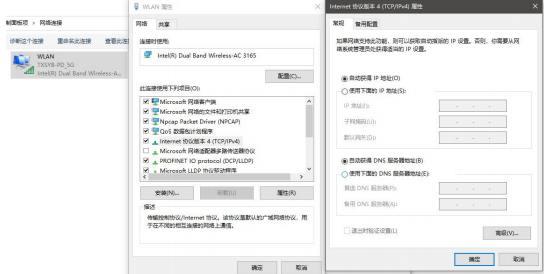

（1）、通過以下方式配置電腦以太網，修改IPv4為自動獲取IP以及自動獲取DNS服務器地址；
（2）、使用電腦連接查詢得到的SSID，此處為NA611-S串口服務器，輸入wifi密碼，連接設備（連接成功設備LINKA常亮）；
（3）、通過上位機配置，打開鏈路1，開啟TCPS模式，默認（192.168.1.1,8888端口），保存參數后退出配置，LINKB常亮。

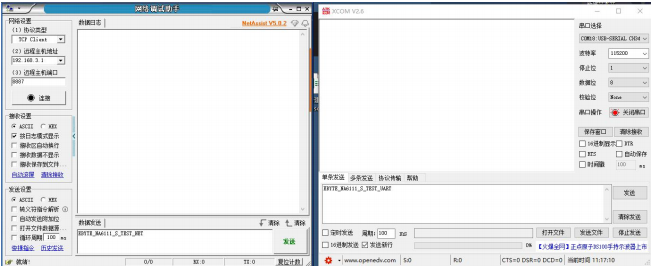

（4）、打開網絡助手，連接設備服務器（192.168.1.1:8888），若按照以上方式配置無法連接，建議關閉電腦防火墻；
（5）、通訊測試使用串口助手發送“EBYTE_NA6111_S_TEST_UART”，網絡助手收到“EBYTE_NA6111_S_TEST_UART”，網絡助手發送“EBYTE_NA6111_S_TEST_NET”，串口助手收到“EBYTE_NA6111_S_TEST_NET”；
