SX1268芯片是Semtech公司最新推出的一款远距离、低功耗的sub-GHz无线收发器，支持的工作频段涵盖了150–960MHz。SX1268芯片提供了两种调试方式，LoRa扩频技术以及传统的(G)FSK调制方式，该lora模块是一款高性能物联网无线收发器，其特殊的LoRa扩频调制方式可在一定程度上增加了通信距离。
SX1268模块集成了低噪声放大器(LNA)，LoRa调制下，最高接收灵敏度可达-148dBm，同时还集成了功率放大器(PA)，其发射功率最大可达+22dBm。SX1268芯片的配电系统具备了两种方式，低压差稳压器(LDO)以及高效率降压DC-DC转换器，采用DC-DC配电方式的前提下，其接收电流最低可达4.2mA，真正意义上实现了低功耗。最后SX1268集成的数字接口通过SPI和外界进行数据交互。
图1 SX1268内部框架图（图片来自SemtechSX1261-SX1268Product Datasheet）
通过上述可知，SX1268芯片具备远距离以及低功耗等多种特点，可以广泛应用到多种物联网环境。如智能仪表、物流及供应链、智能建筑及家居、智慧城市、资产追踪、城市路灯、医疗保健产品、智慧农业、停车场传感器等常见物联网应用场景。
lora模块应用电路一
该lora模块应用电路的特点：
(1)SX1268芯片采用32MHz无源晶振来提供时钟；
(2)射频电路部分分成发射电路和接收电路，通过射频开关隔开；
(3)L7的连接作用使得SX1268可采取高效率降压DC-DC转换器的配电方式，接收电流更小。

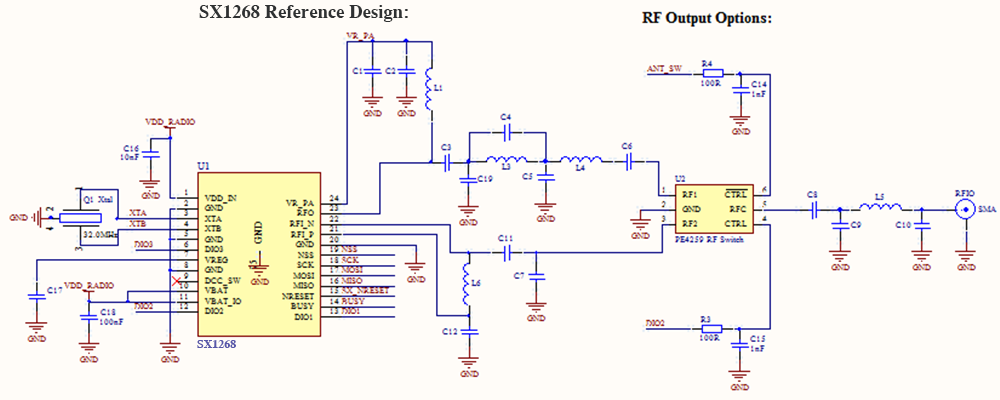

图 2 SX1268基于XTAL及DC-DC的电路图

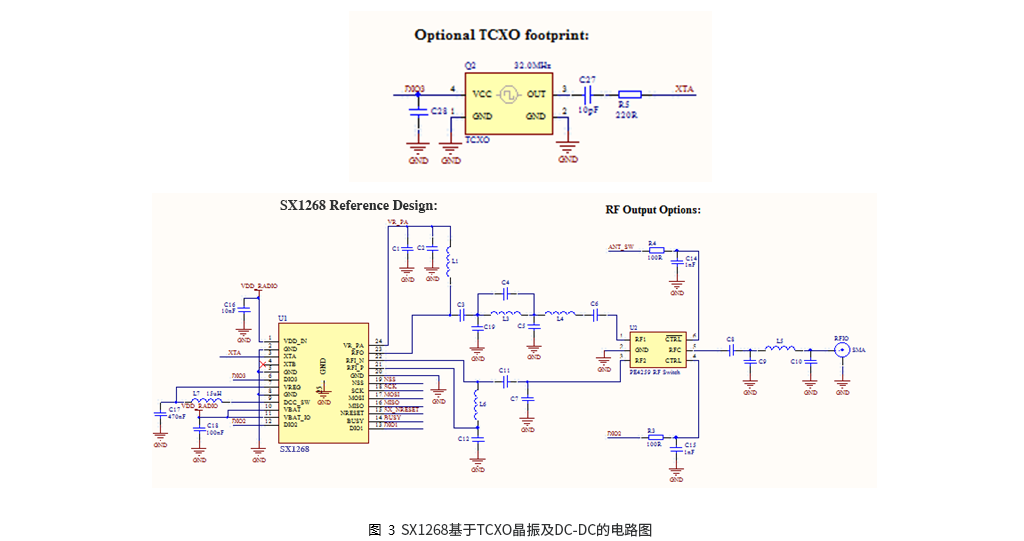

lora模块应用电路二
lora模块应用电路的特点：
(1)SX1268芯片采用32MHzTCXO晶振来提供时钟，频率准确度高；
(2)射频电路部分分成发射电路和接收电路，通过射频开关隔开；
(3)L7的连接作用使得SX1268可采取高效率降压DC-DC转换器的配电方式，接收电流更小。
lora模块应用电路三
lora模块应用电路的特点：
(1)SX1268芯片采用32MHz无源晶振来提供时钟；
(2)射频电路部分分成发射电路和接收电路，通过射频开关隔开；
(3)SX1268采取低压差稳压器(LDO)的配电方式，接收电流较大。

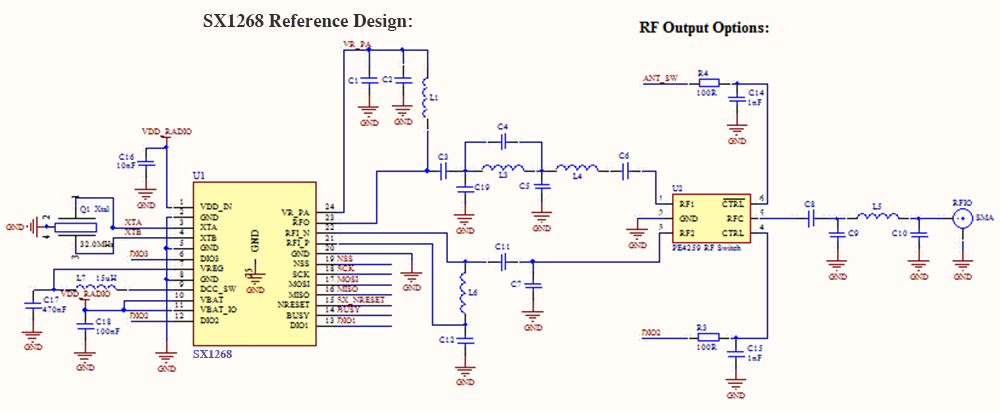

图 4SX1268基于XTAL及LDO的电路图

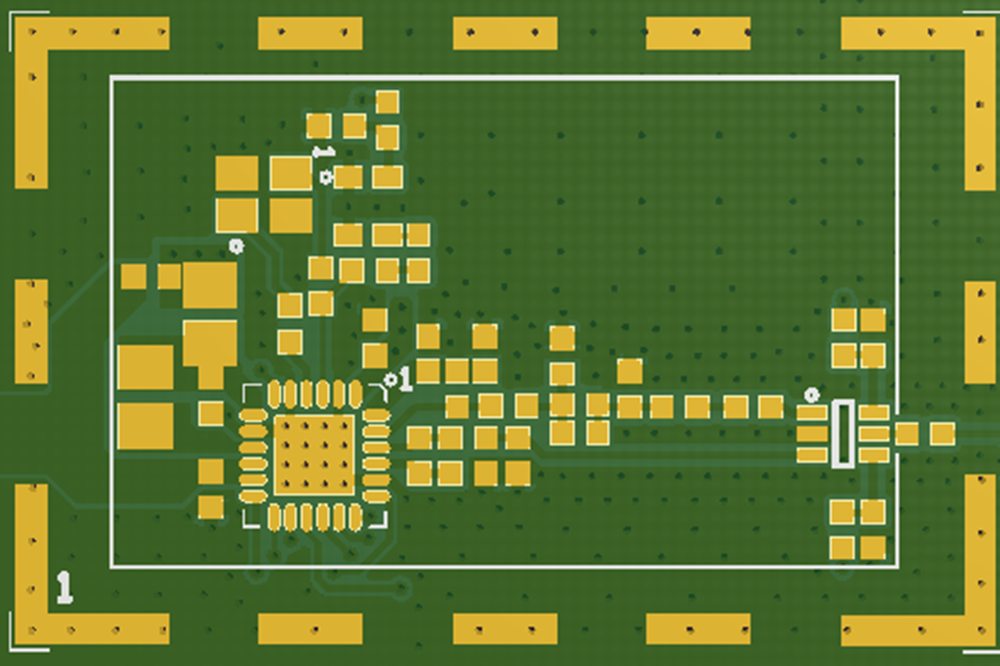

参考PCB布局如下图，具备TCXO或XTAL选择。
