亿佰特上市的E53-470FMS22S、E53-DTU(470FMS22)产品是基于LoRa扩频技术开发的FMS设备监察系统模组，上文我们介绍了的基于E53系列FMS网关模组：FMS设备监察系统方案搭建和FMS网关快速应用教程，FMS设备监察系统是由 GUI（配置上位机）、FMS网关和lora无线模块节点三部分组成。本文将详细介绍FMS系统GUI启动、GUI配置上位机网关设备管理功能教程。
打开GUI配置上位机，主界面显示FMS系统节点列表信息。左侧为串口连接和设备管理入口。

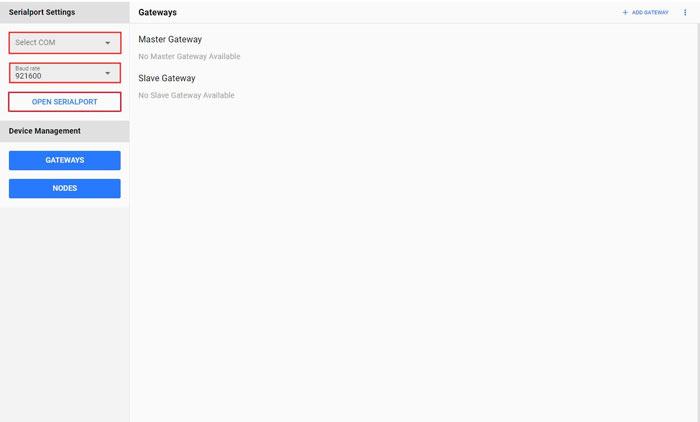

从左侧“Serialport Settings”选择当前连接的主网关的串口号，串口波特率为921600bps。点击 “OPEN SERIALPORT”打开串口。串口打开后，GUI会自动查询当前主网关的信息，包含网络频谱信息，挂载的从网关信息等。

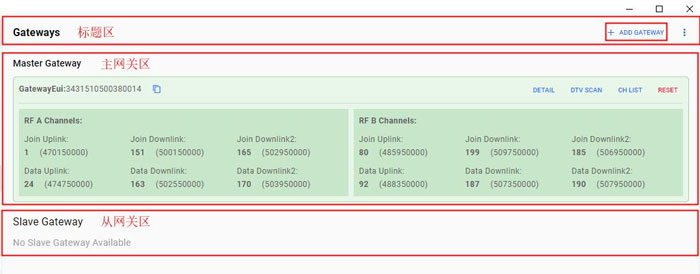

点击左侧“GATEWAYS”按钮，GUI将切换至网关管理界面。网关管理界面分为标题区、主网关区和从网关区。
①标题区：
标题区主要提供添加从网关、设置轮询心跳值、网关列表刷新、网关导入与导出等功能。
➢ 添加从网关：点击右侧“Add Gateway”，在弹窗输入从网关 GatewayEui，即可成功添加新网关。

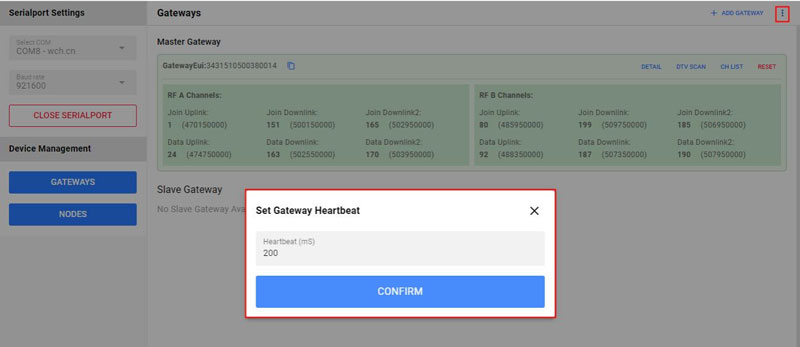

➢ 设置轮询心跳值：点击右侧“...”，列表中选择“Set Heartbeat”，在弹窗输入数值，即可设置主网关轮询从网关信息的心跳值，单位：ms，范围：200~10000。
➢ 网关列表刷新：点击右侧“...”，列表中选择“Reset List”，则立即刷新从网关列表。
➢ 网关导入与导出：点击右侧“...”，功能列表选择“Export Gateways”或者 “Import Gateways”，用于批量导入或导出从网关。

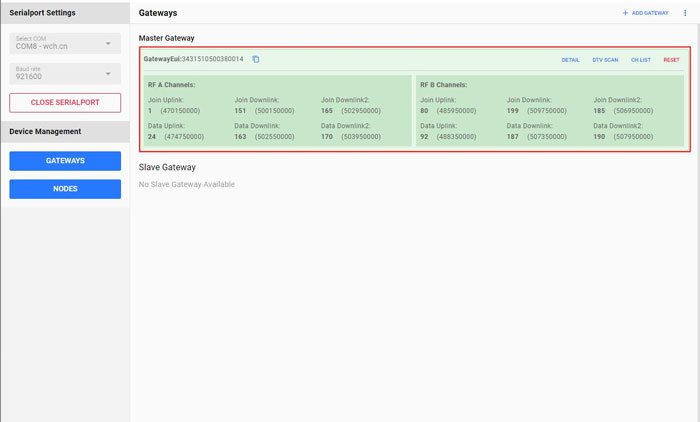

②主网关区：
主网关区主要提供展示网关历史通信数据、DTV Scan 配置、Chlist 配置以及重启主网关等功能。

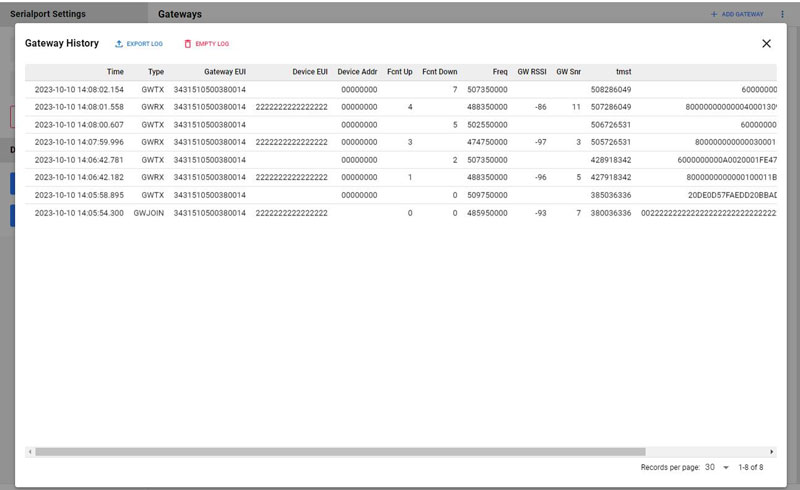

➢ 网关历史通信数据：点击“Detail”，能查看该主网关历史通信数据，日志包含时间、数据包类型、接收数据的网关 GwEui、设备DevEui 等。
➢ DTV Scan 配置：点击“DTV Scan”，将弹出 DTV Scan 配置界面，该界面功能包含如下： 配置 DTV 周期

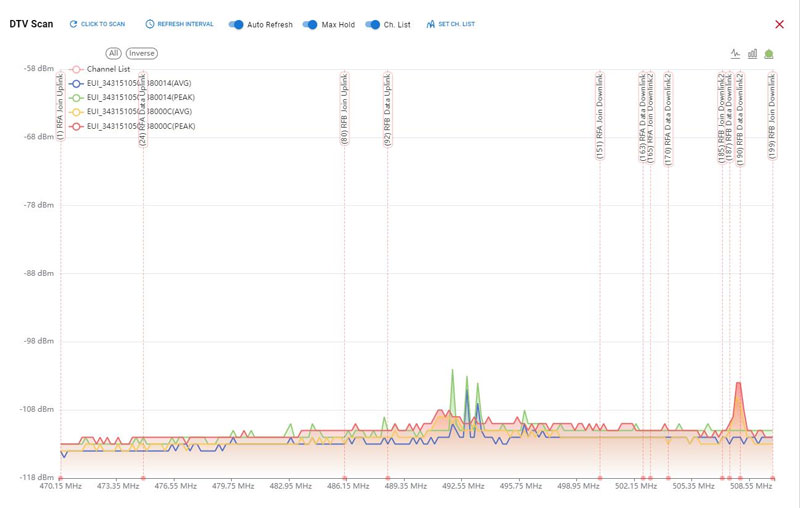

手动触发DTV Scan：点击“CLICK TO SCAN”，包含手动触发一次 DTV Scan，当所有网关完成 DTV 扫描后，结果将以图例的形式展现，用户配置展示方式为折线图或者柱状图，并且支持截图保存。

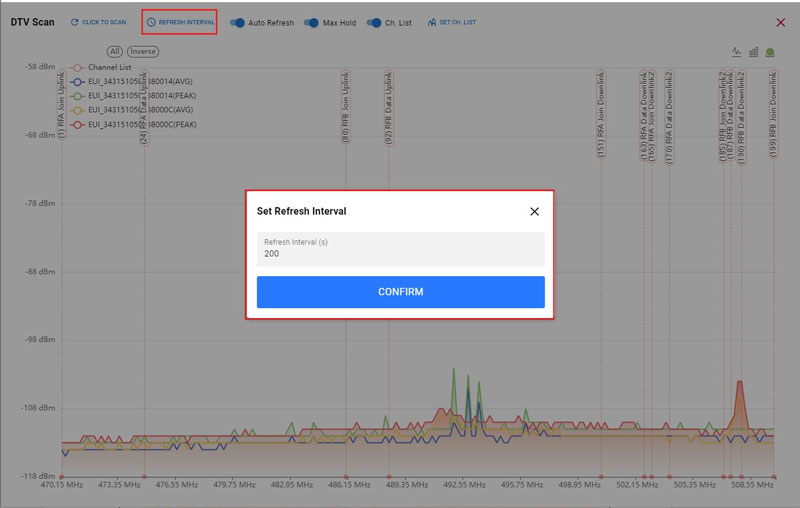

周期性 DTV Scan：GUI默认关闭周期性DTV SCAN。若需开启，则勾选 “Auto Refresh”，点击“REFRESH INTERNAL”，在弹窗输入周期值；若需关闭该功能，则关闭勾选“Auto Refresh”。
最大值保持：勾选“Max Hold”，则 DTV Scan 每个信道最大值会一直保留。
Chlist 配置：勾选“Ch. List”，用户能清晰看到当前网关 JOIN 和 DATA 信道，结合 DTV SCAN 扫描结果，用户可快速判断当前网关信道是否被干扰。
若当前信道存在干扰，用户可拖拽信道线起始圆圈至合适信道，再点击“SET CH.LIST” -> “SET CHANNEL LIST”快速修改网关信道值（JOIN 上行信道不支持修改）；

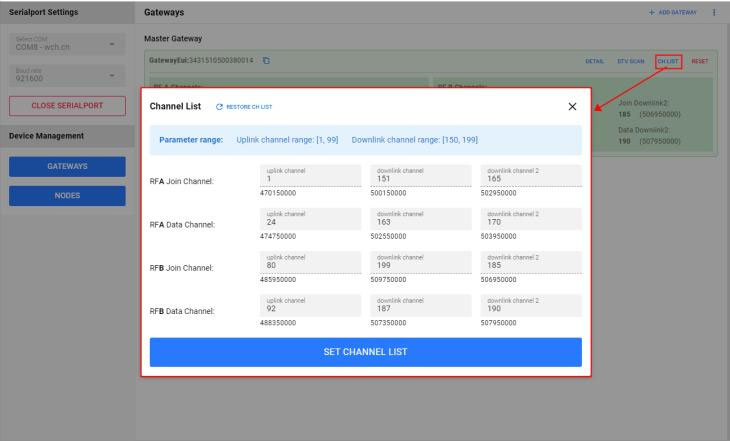

或者点击“SET CH. LIST”进入 Chlist 配置界面，手动输入信道值，再点击“SET CHANNEL LIST”进行修改；
若用户想取消本次操作，在 Chlist 配置界面，点击“RESTORE CHLIST”即可取消本次操作（已点击“SET CHANNEL LIST”后该操作无效）。
注：全网Chlist 修改期间，无法再次触发。
➢ 设置 Chlist：参考“DTV Scan 配置-Chlist 配置”说明。
➢ 重启主网关：点击“Reset”，立即重启主网关。
③从网关区：

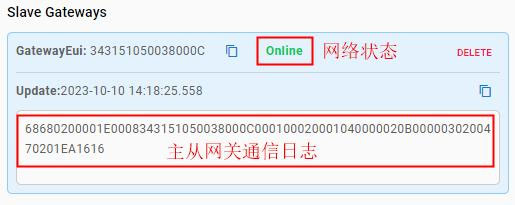

从网关区主要提供展示从网关的网络状态、主从网关间的实时通信日志、删除从网关等功能。
更多FMS系统GUI节点状态管理及FMS设备监察系统GUI节点通信教程，我们后边会做详细介绍。
