我们前文介绍了M31-AAAX4440G型号分布式IO主机模块和组态王通信教程的案例简介、教程硬件准备、软件准备、组态王软件安装、新建工程项目以及新建设备步骤等教程，本文接着M31系列分布式IO模块与组态王通信教程步骤，介绍创建变量和界面设计的步骤教程。如下所示：

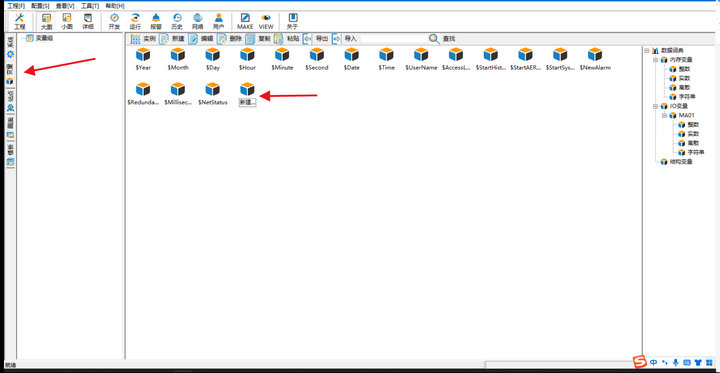

在最左侧点击“变量“”，然后双击“新建”，如图所示：

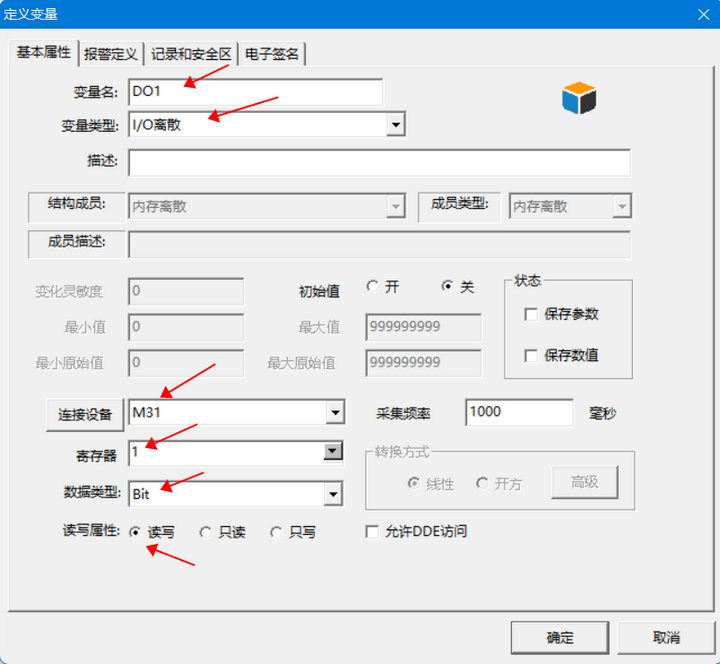

接下来要演示的是设备的DO，首先填入自定义的变量名“DO1”，选择变量类型“IO离散”，选择连接的设备“M31”，寄存器填写“00001”（查询M31-AAAX4440G设备的相关寄存器表，在亿佰特官网的产品详情下载用户手册查询寄存器地址https://www.ebyte.com），数据类型为“bit”，读写属性选择“读写”，最后点击“确定”，如图所示：

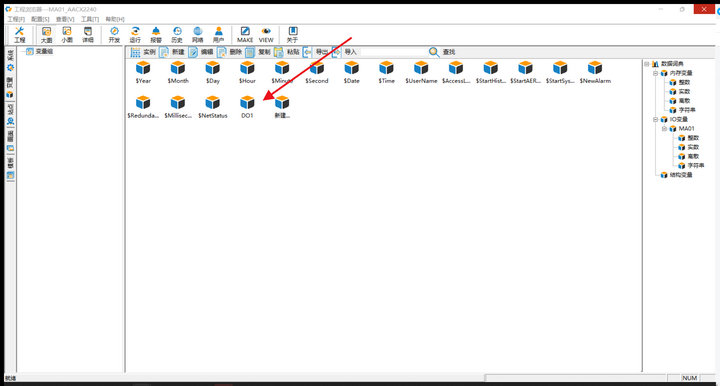

创建好后，此处就会显示刚刚建立的“DO1”变量，如图所示：

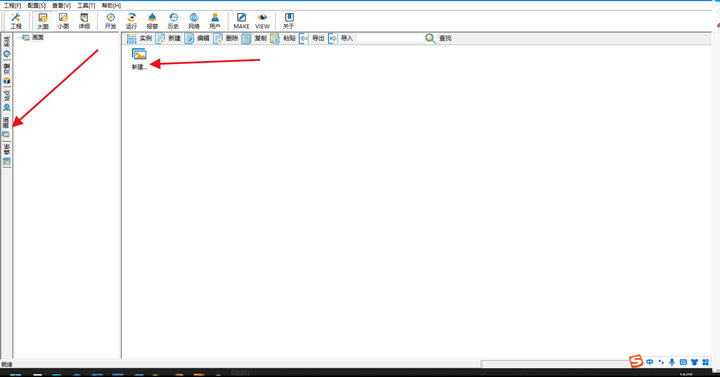

1.在最左侧点击“画面“”，然后双击“新建”，如图所示：

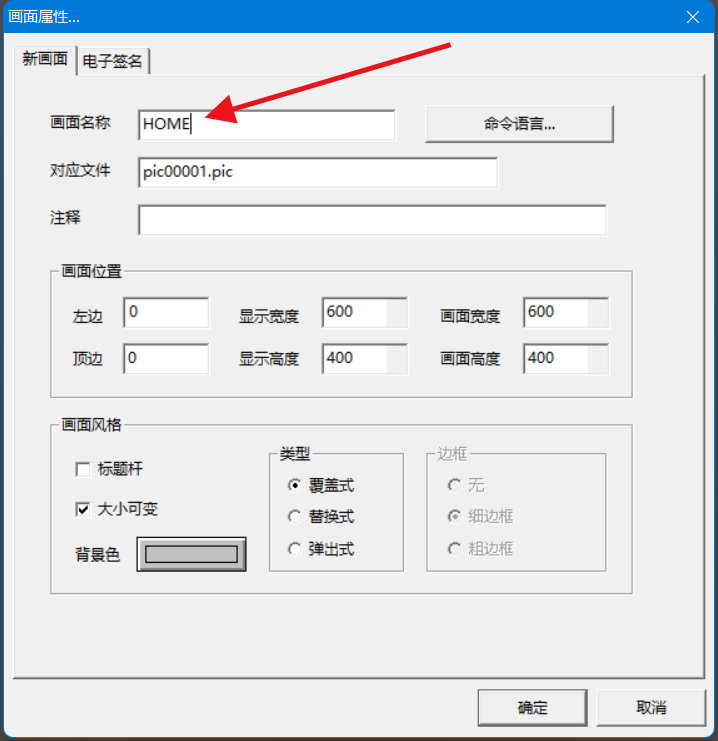

2.在弹出的对话中，填写画面名称“HOME”，然后点击“确定”，如图所示：

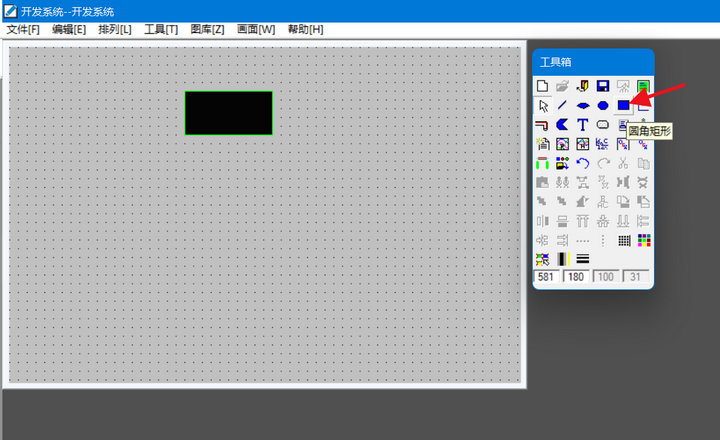

3.点击确定之后，就会出现新的画面，点击工具箱里的“圆角矩形”，然后在画布上长按左键拖动1个自己觉得尺寸合适的“圆角矩形”出来，如图所示：

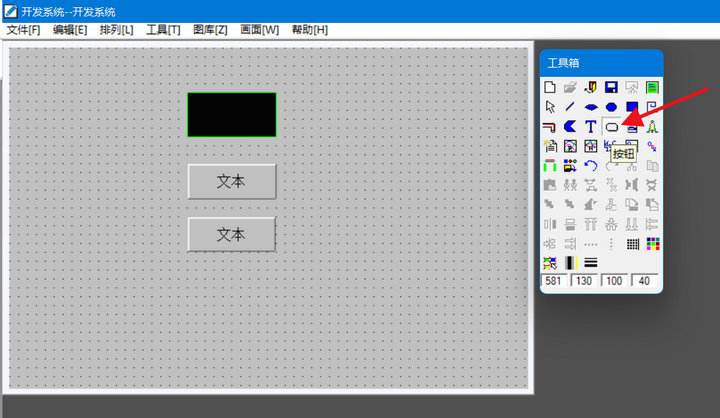

4.点击工具箱里的“按钮”，然后在画布上长按左键拖动2个自己觉得尺寸合适的“按钮”，如图所示：

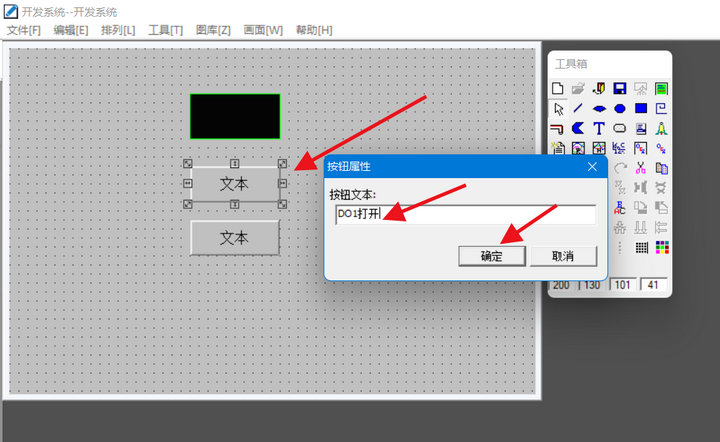

5.右键单击画布上的“按钮”，找到字符串替换功能，然后将按钮的文本修改为“DO1打开”，然后点击确定，如图所示：
如上操作，将第2个“按钮”的文本修改为“DO1关闭”，如图所示：
由于篇幅原因M31系列分布式IO模块与组态王通信项目中关联变量教程步骤下文将会详细介绍。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多串口服务器、数传电台、lora无线模块等产品更多资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
