本案例教程主要讲解E860-DTU(8080-400SL)无线远程同步遥控开关（以下简称同步开关）产品的接线方式以及简单模拟1对1模式通讯的使用。
E860-DTU（8080-400SL）设备2台；
12V直流开关电源2个；
自锁型开关1个；
有源小灯泡1个；
天线（TX433）*2；
USB转RS485转换器1个；（相关产品型号：E810-RS485-U01 USB转RS485转换器）
通讯电缆若干；
电脑1台；
E860-DTU（8080-400SL）配置工具，可在亿佰特官网相对应位置下载；

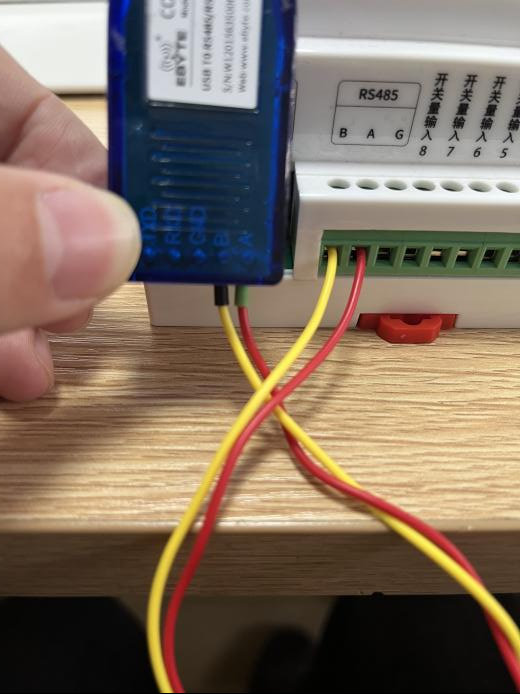

1.1、将RS485转换器的A、B接口连接到同步开关的A、B接口，如图所示：

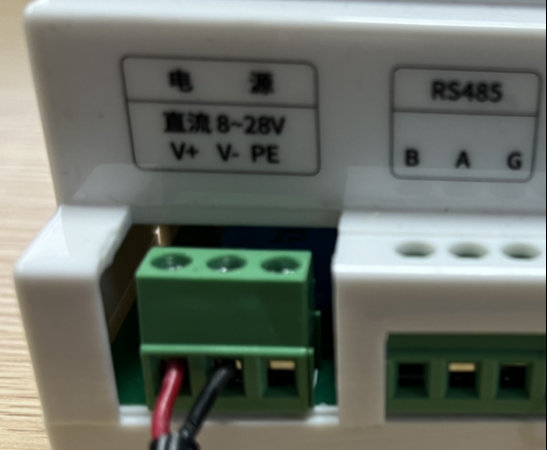

1.2、接下来将同步开关接入电源，DC8～28V的正极与同步开关直流8～28V(V+)相连，DC8～28V的负极与同步开关直流8～28V(V-)相连，如图所示：

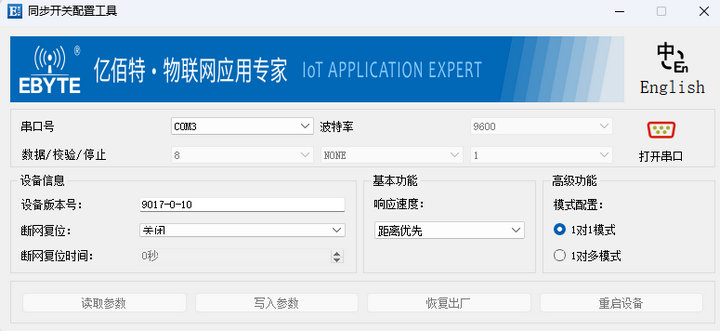

2.1、将RS485转换器连接到电脑，并打开同步开关的配置工具，如图所示：

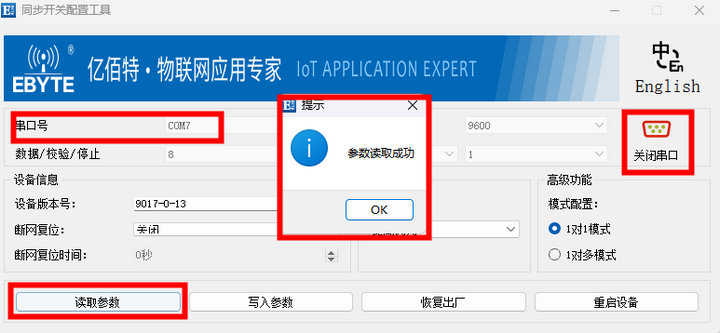

2.2、在配置工具的「串口号」中选择对应的串口号。然后点击「打开串口」，点击「读取参数」，弹出提示框，提示参数读取成功，即表示连接成功，如图所示：
注意：第一次使用USB转RS485转换器，需要安装软件和驱动，详细使用方法请咨询相关厂家。

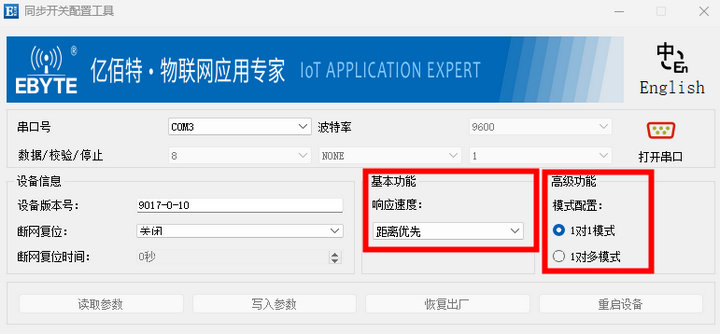

2.3、用上位机将两台同步开关参数配置成一致（包含基本功能和高级功能，本次演示仅演示1对1模式），如图所示：

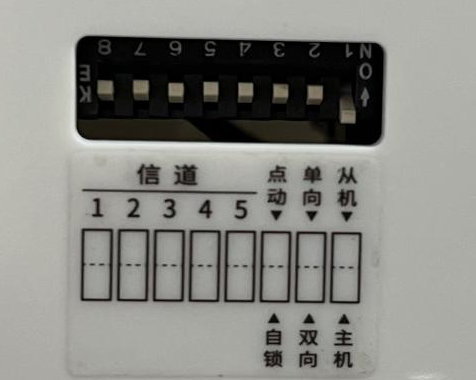

2.4、两台同步开关的拨码开关除主机和从机需要设置成不一致外，信道、点动、自锁、单向、双向均需要配置成一致（之后，我们设备就有了主机和从机的区别，在单向模式时，主机只能控制从机，从机无法控制主机，切换成双向模式即可双向控制），如图所示：
主机
从机
将自锁型开关接入同步开关（模拟现场的输入源），我们将接入开关的两根导线分别接入同步开关主机的开关量公共端和开关量输入1，如图所示：

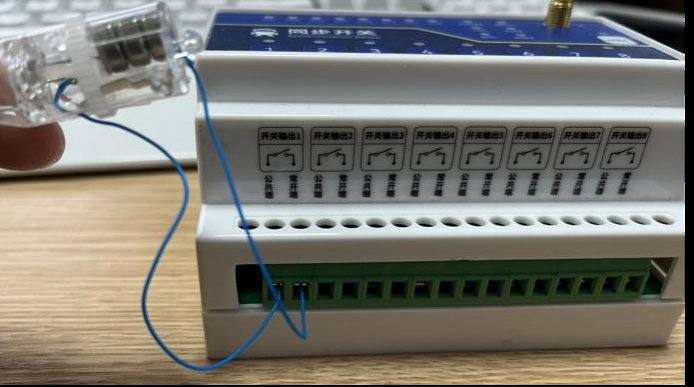

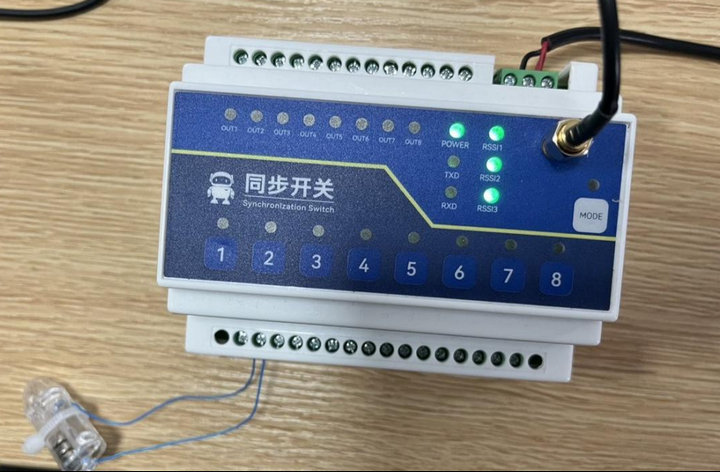

将有源小灯泡接入同步开关（模拟现场的被控制源），我们将有源小灯泡的两根导线分别接入同步开关从机的开关量输出1的公共端和关量输出1的常开端，如图所示：

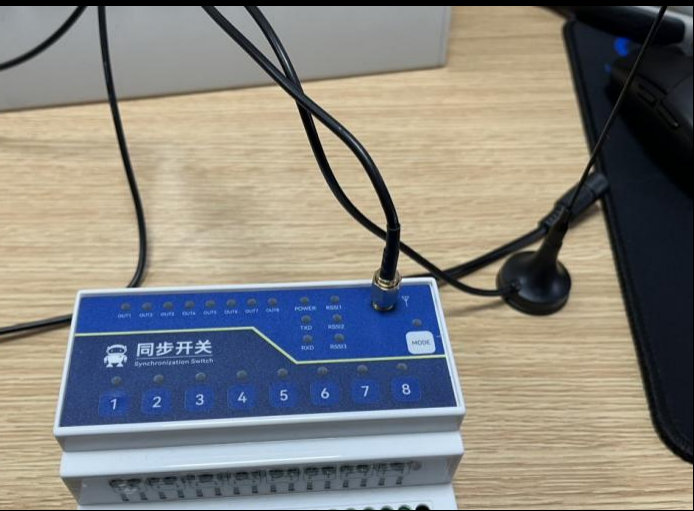

将两台同步开关的输入输出端接入相应的设备后，我们将TX433天线（可有效增大通讯距离）分别接入同步开关的主机、从机，如图所示：
分别将两台同步开关设备通电，上电后POWER灯常亮，两台设备成功建立连接后，RSSI指示灯会亮起、RSSI指示灯亮起的越多，证明通讯环境越好，如图所示：
注意：通讯时建议设备至少间隔2米以上，

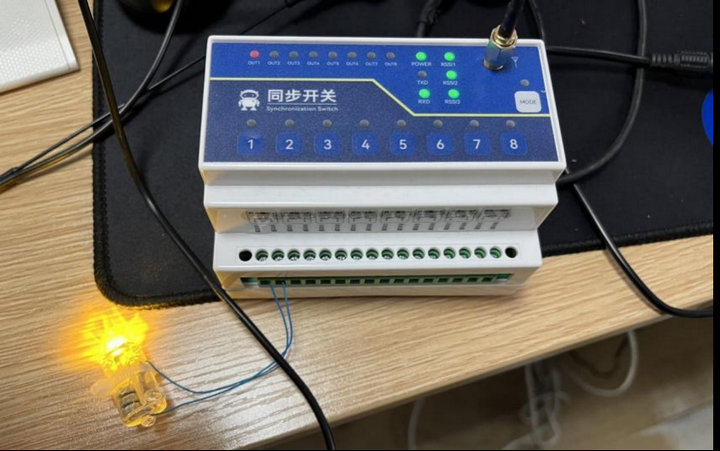

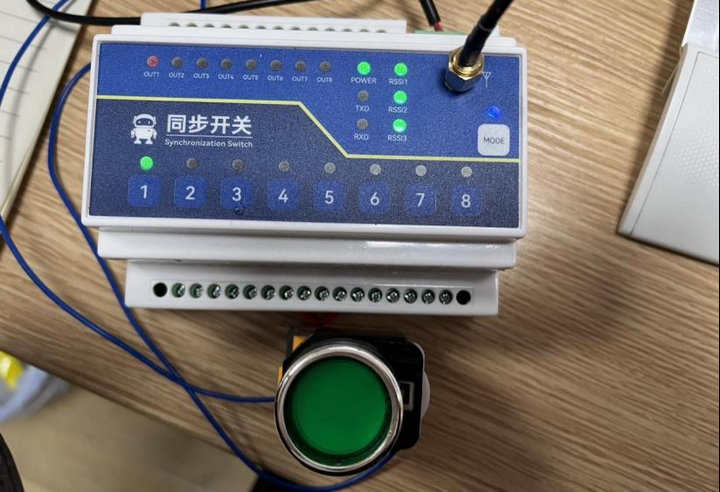

接下来我们按下E860-DTU同步开关主机处的开关按钮，可发现输入1指示灯亮起，随即同步开关从机的输出OUT1指示灯亮起，同时从机的开关输出1的继电器闭合，小灯泡亮起；同时同步开关主机将会收到同步开关从机的反馈的被控制的成功的信号，同步开关主机的OUT1指示灯也亮起，如图所示：
主机
从机
经过上述的简单演示，我们完成了E860-DTU（8080-400SL）无线远程遥控同步开关产品入门级配置和通信例程。此设备还可应用多处场景，如：自动化工厂控制、水泵电机控制、仓库报警监控和喷淋灌溉等等。
