PLC通過Modbus協議控制RTU過程較為復雜,需要調用Modbus RTU Master庫,先初始化,在配置發送模塊,而通過Profinet網關將RTU轉換為Profinet IO設備,就可以像控制PLC自帶IO方法控制擴展IO。

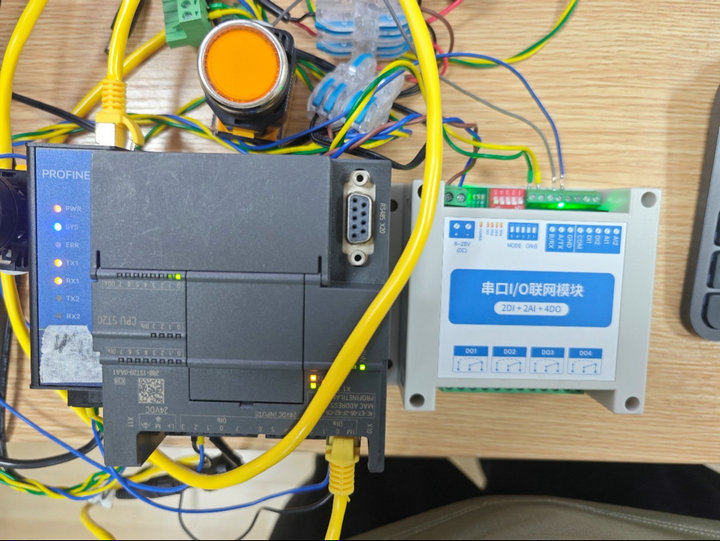

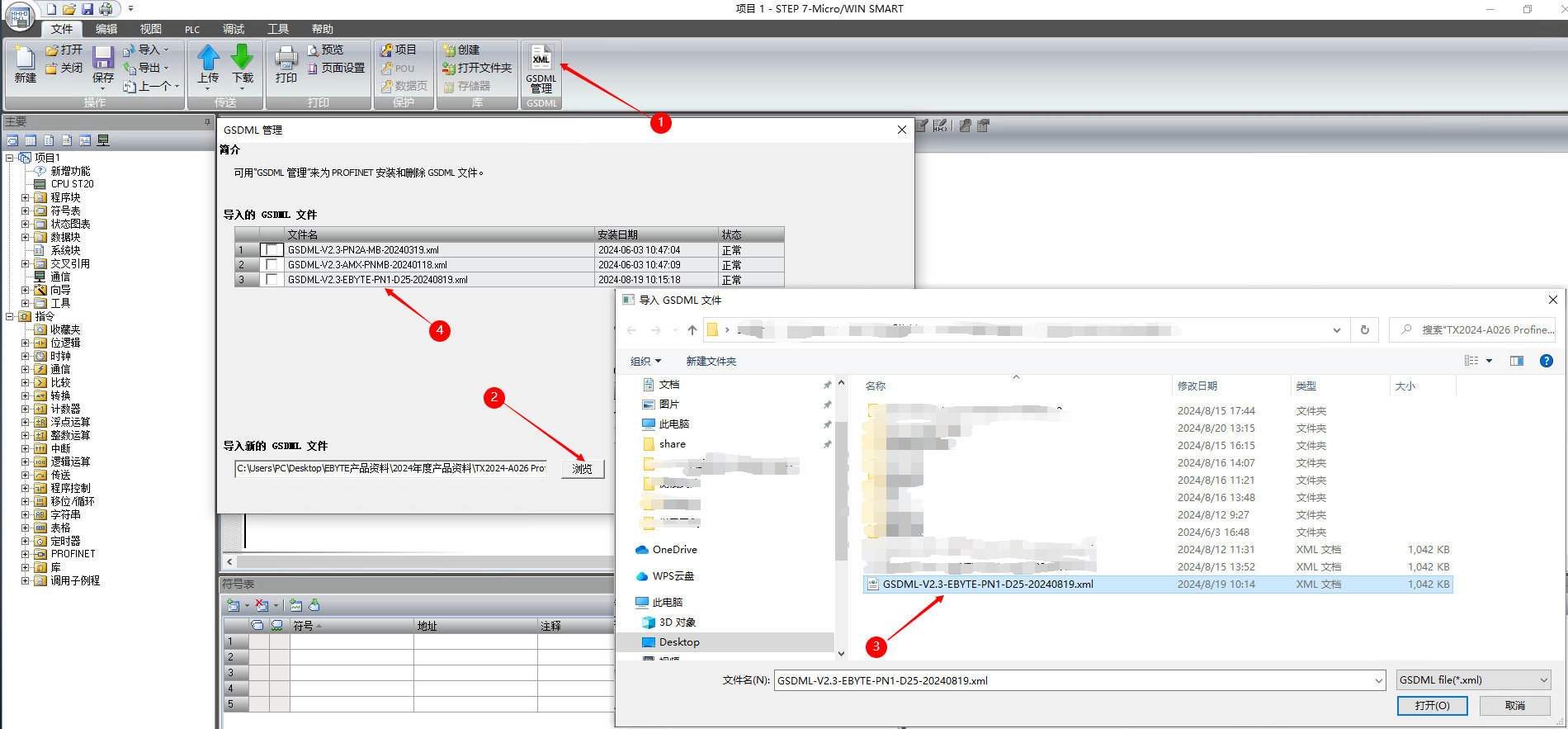

首先導入Profinet網關的GSD文件,用于STEP 7-MicroWIN SMART組態軟件配置Profinet網關工作模式以及數據映射關系;

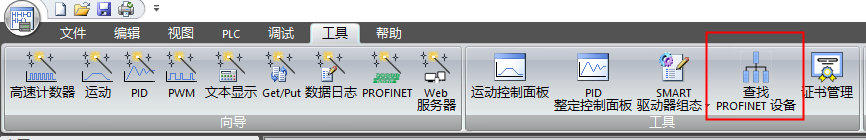

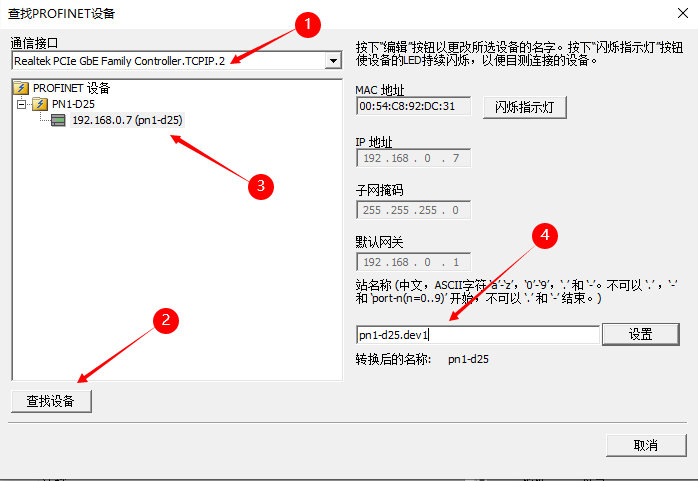

在通過STEP 7-MicroWIN SMART的Profinet工具搜索網關設備,為網關配置唯一的工作“站名”,用于PLC與對應網關進行通信;
打開工具選擇與網關連接的電腦網卡,選擇網關配置“站名稱”,可通過閃爍指示燈定位需要配置的網關設備;

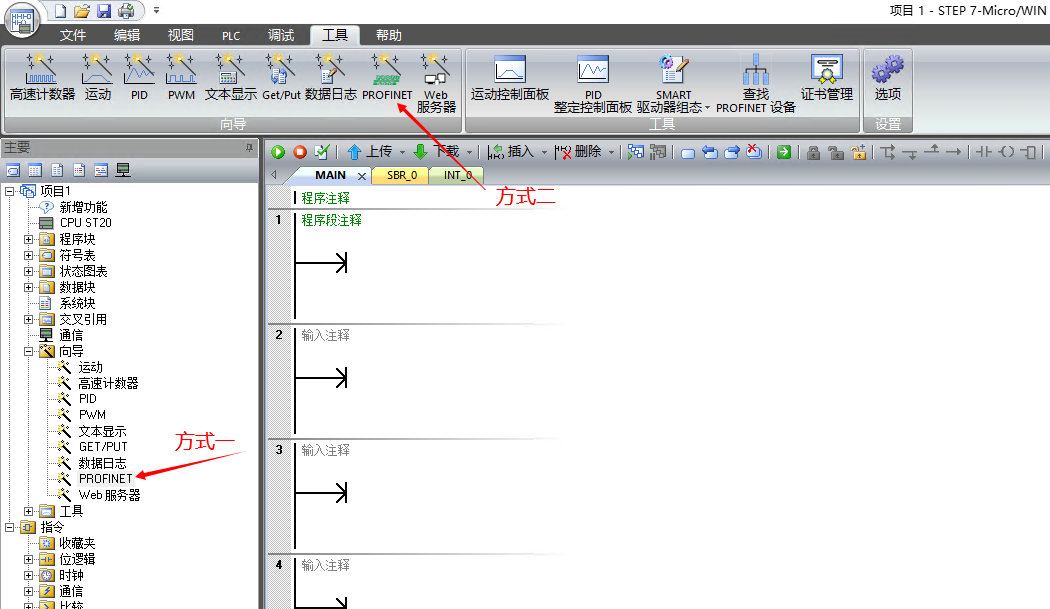

可以通過項目樹的“向導”à“Profinet”打開Profinet配置向導配置PLC與網關工作的域網絡,或者通過“工具”à“Profinet”組件打開,兩種打開方式?jīng)]有區別都是開啟同一個工具窗口;

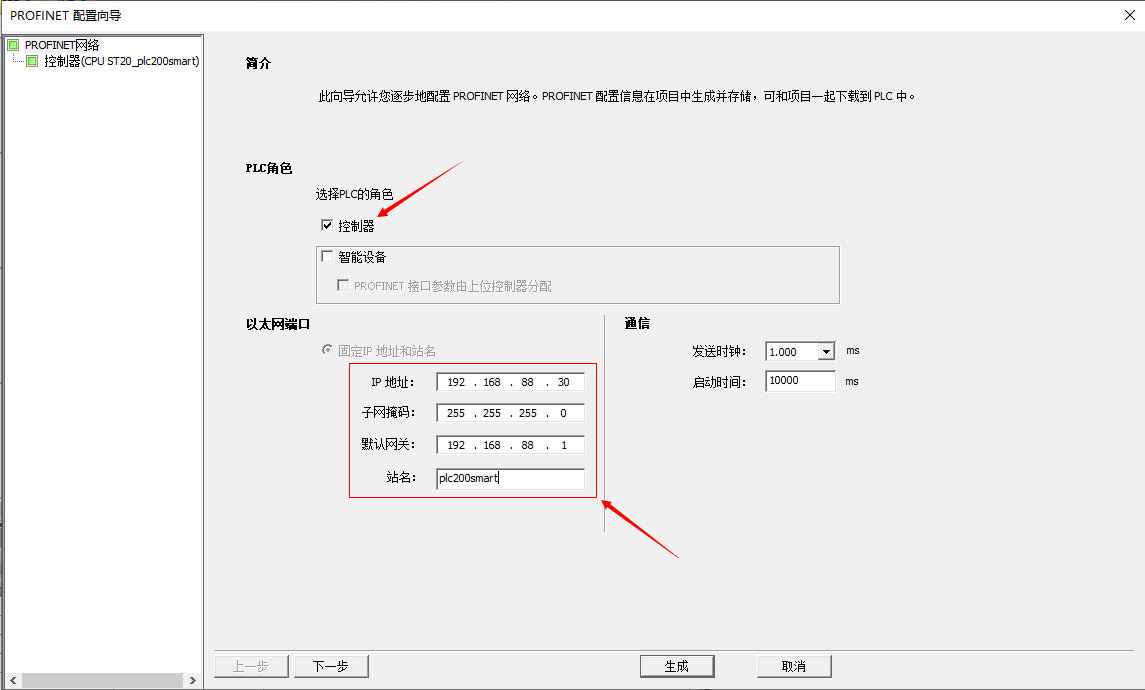

Profinet配置向導中,將PLC工作模式配置為控制器(通過Profinet擴展IO需要選擇為控制器模式),配置PLC的網絡參數與站名,Profinet同一通訊網絡需要站名唯一;

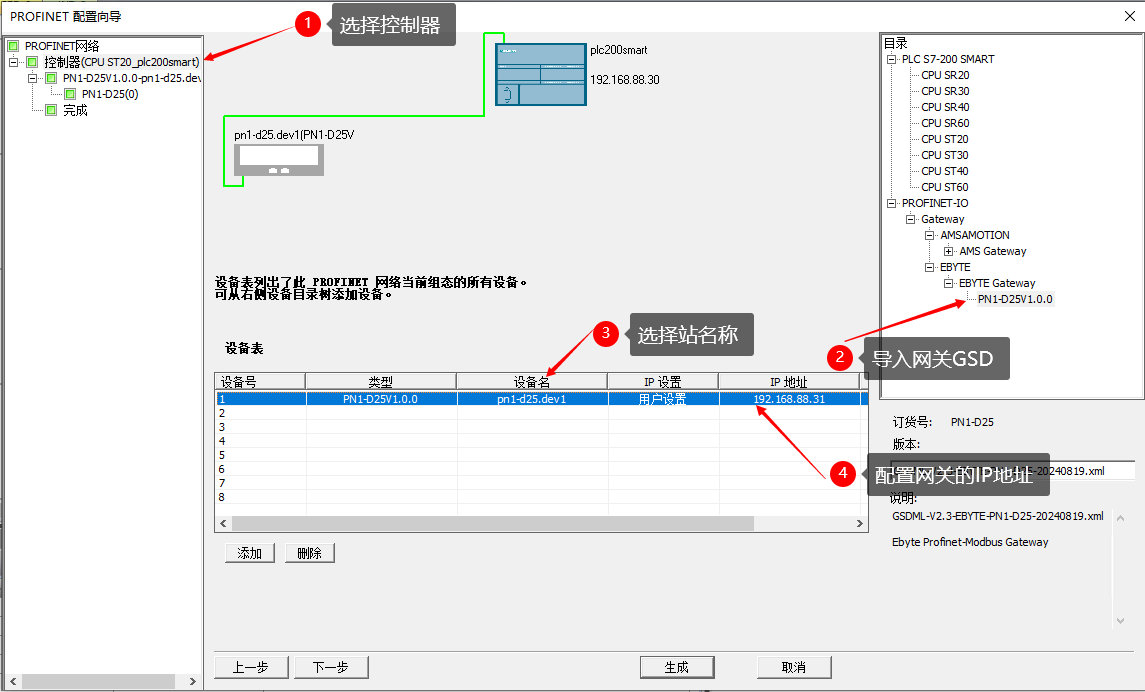

選擇上一步配置的控制器,將需要添加Profinet網關拖入設備表(如果目錄沒有按照前面提供的GSD導入方法導入廠家提供的GSD文件),在設備表IP地址列配置網關的IP。
經上述步驟即可實現PLC與網關的連接,接下來還需要為網關配置擴展IO的點位信息,如果不是使用的網關設備而是直接的Profinet IO經過上述步驟可以在設備的詳情中查找映射關系;

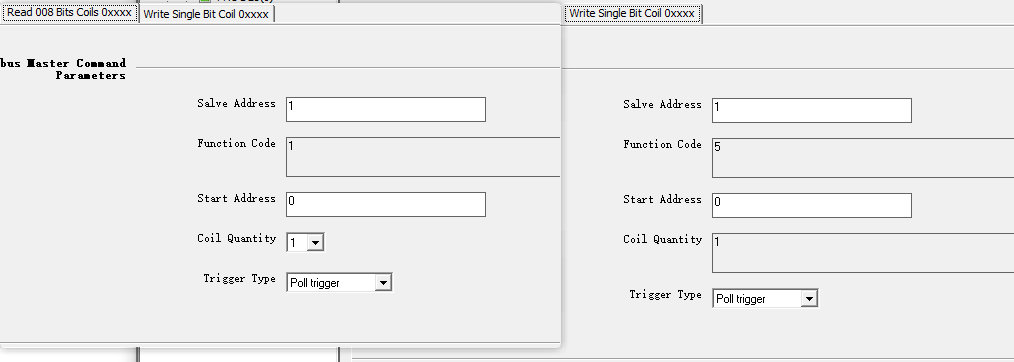

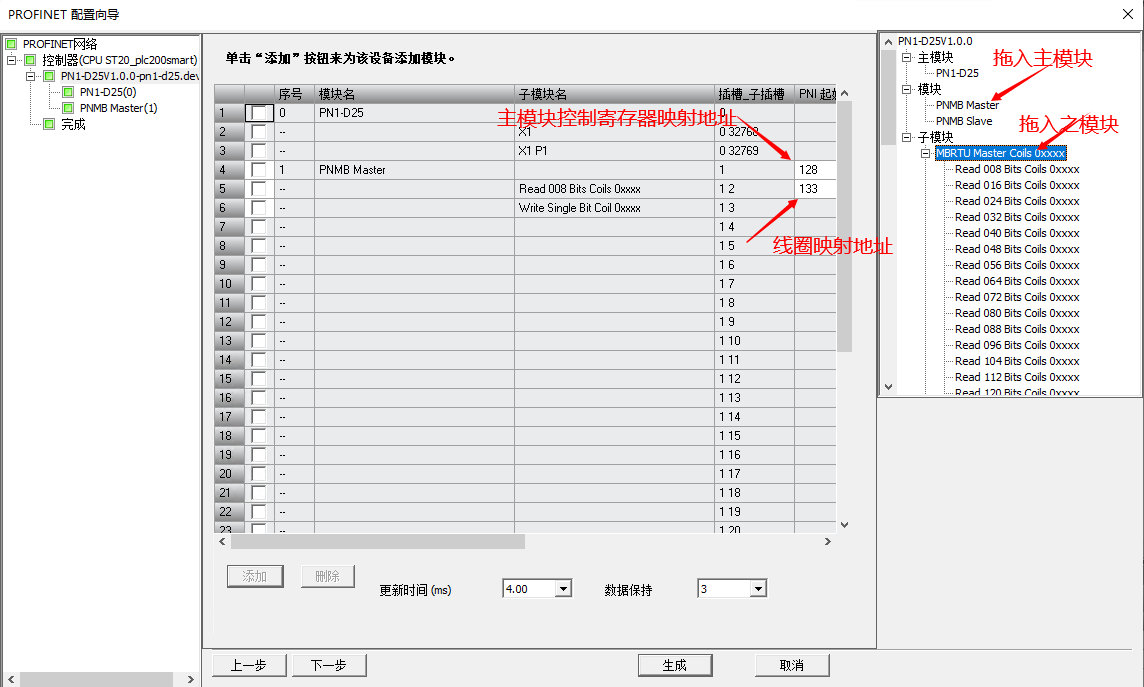

選擇“PN1-D25.dev1”網關,添加線圈模塊實現線圈擴展,拖入PNMB Master主機模塊,在拖入一個八線圈讀取模塊與一個線圈寫入模塊;

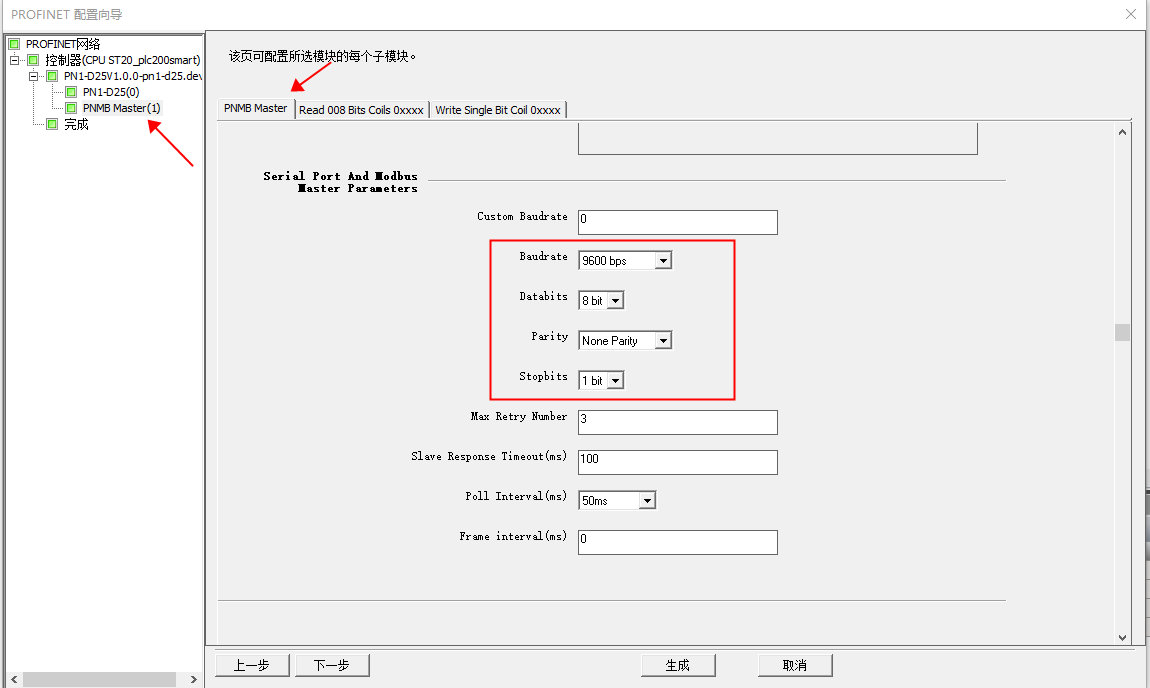

配置網關串口的工作參數,選擇剛才添加的主機模塊(PNMB Master),這里需要更具RTU工作的串口參數配置網關的串口參數;
配置寄存器信息,用于Profinet網關與RTU通信;

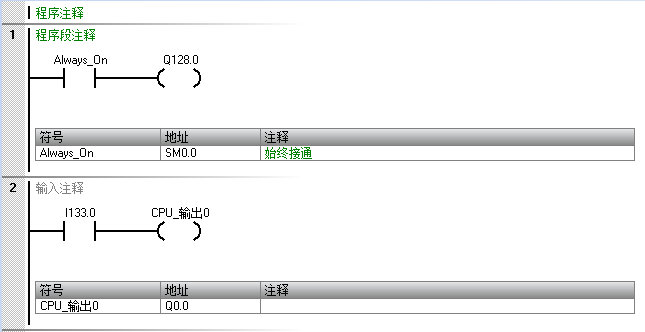

程序段1用于開啟網關的通道1串口,程序段2使用PLC自帶輸入控制擴展的線圈,程序段3通過查詢到的線圈狀態聯動PLC自帶線圈;

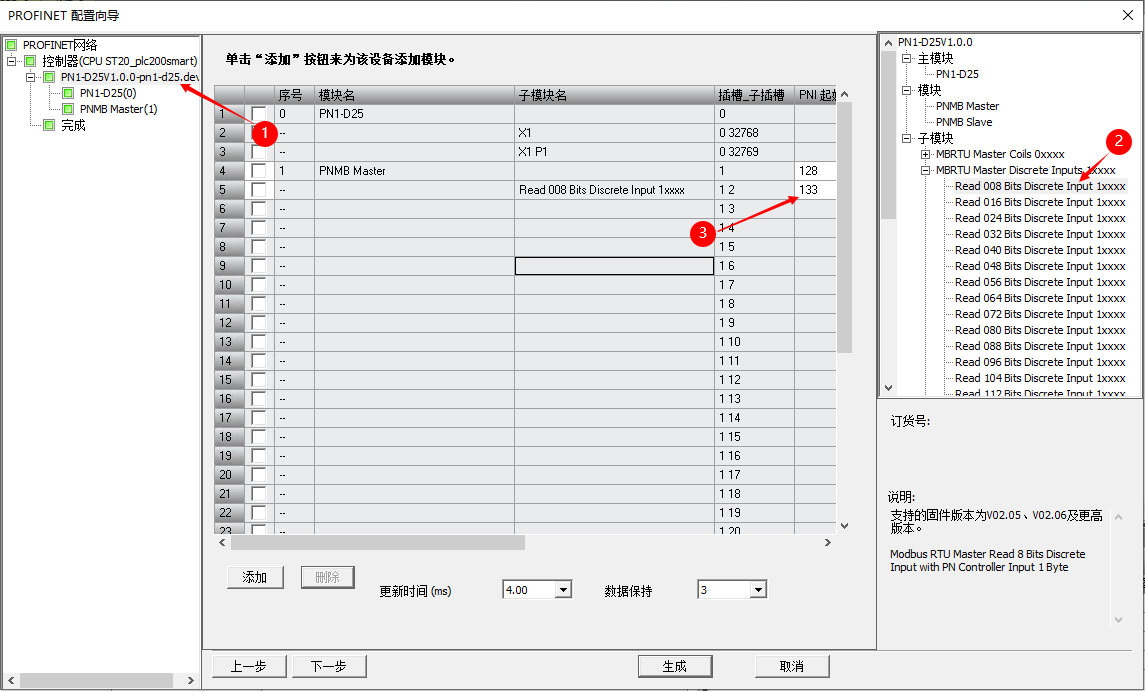

選擇“PN1-D25.dev1”網關,添加離散量輸入模塊實現DI擴展,拖入PNMB Master主機模塊,在拖入一個八個離散量讀取模塊;

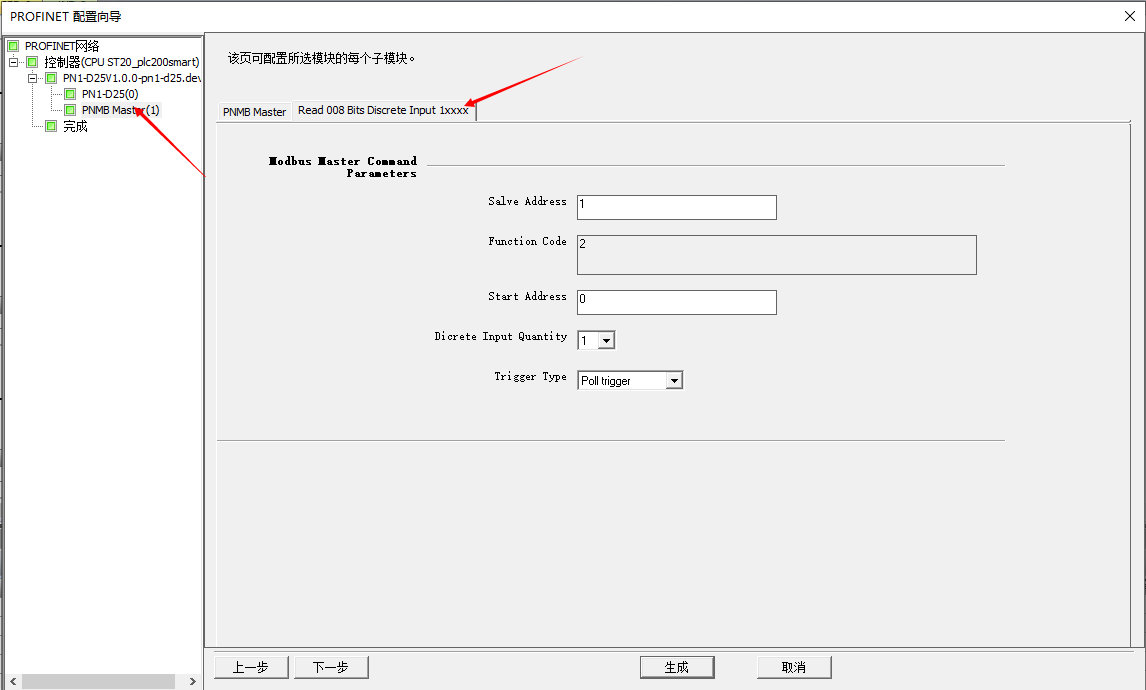

配置寄存器信息,用于Profinet網關與RTU通信;

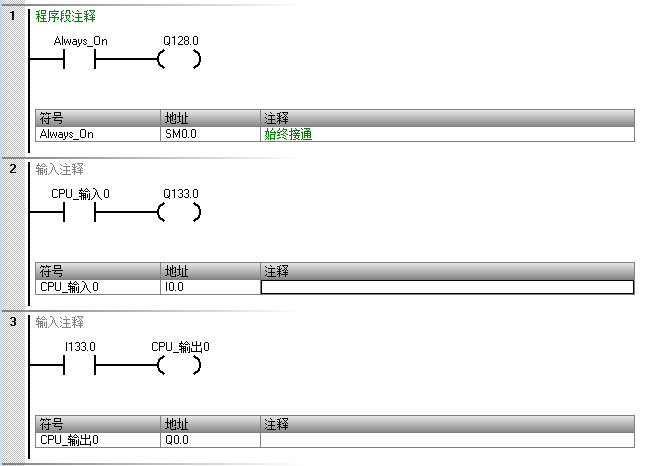

程序段1用于開啟網關的通道1串口,程序段2同步擴展DI狀態給PLC的線圈;

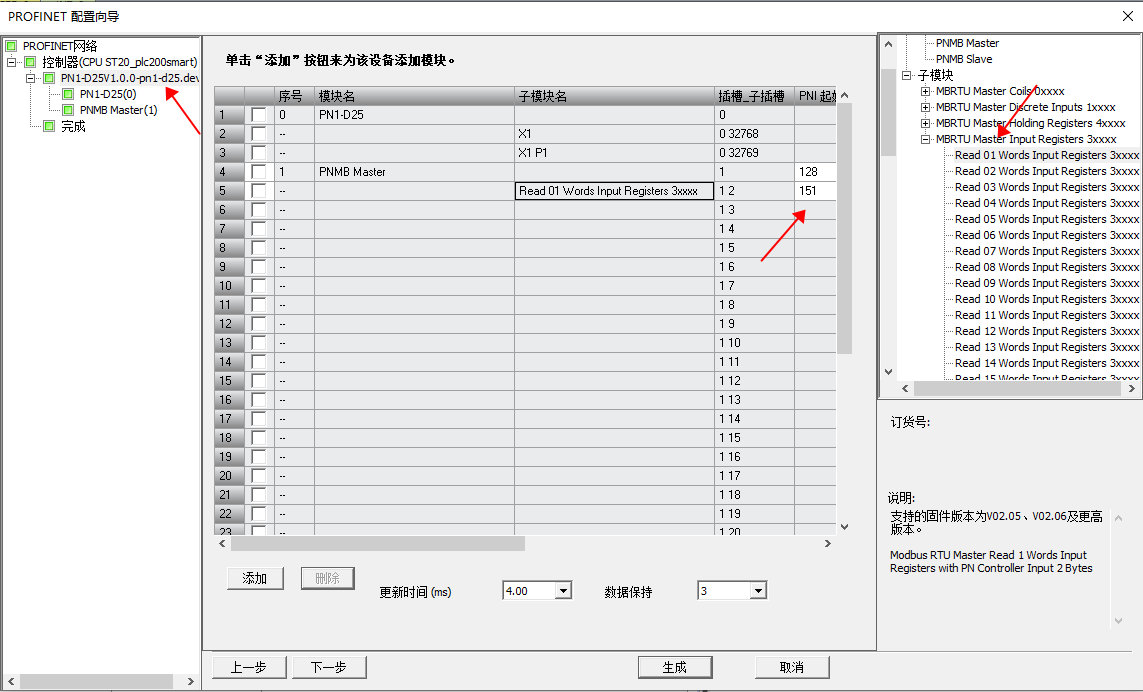

選擇“PN1-D25.dev1”網關,添加離散量輸入模塊實現AI擴展,拖入PNMB Master主機模塊,在拖入一個離散量輸入讀取模塊;
配置寄存器信息,用于Profinet網關與RTU通信;

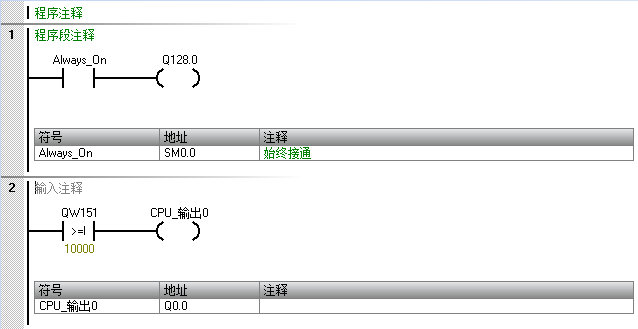

程序段1用于開啟網關的通道1串口,程序段2模擬輸入大于10000輸出PLC線圈;
今天的分享就到這里啦,EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多Profinet網關產品更多資料,感興趣的小伙伴可以登錄我們的億佰特官網進行了解,也可以直接撥打400電話咨詢技術專員!
