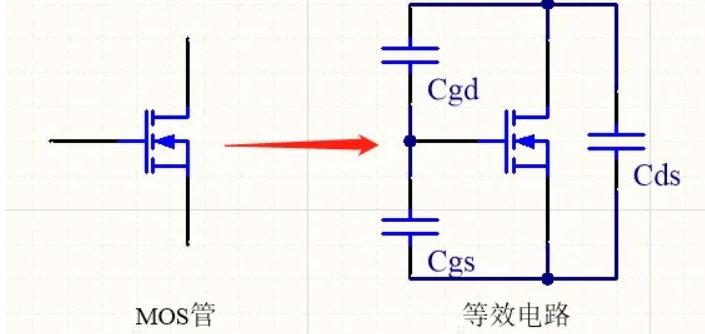

MOS管的米勒效應主要源于其內部的寄生電容，尤其是柵極（G）與漏極（D）之間的寄生電容Cgd，也稱為米勒電容。
輸入電容Ciss=Cgs+Cgd，
輸出電容Coss=Cgd+Cds
在MOS管的開關過程中，米勒電容會在柵極和漏極之間形成負反饋，導致柵極電壓在一段時間內保持不變，形成所謂的“米勒平臺”。

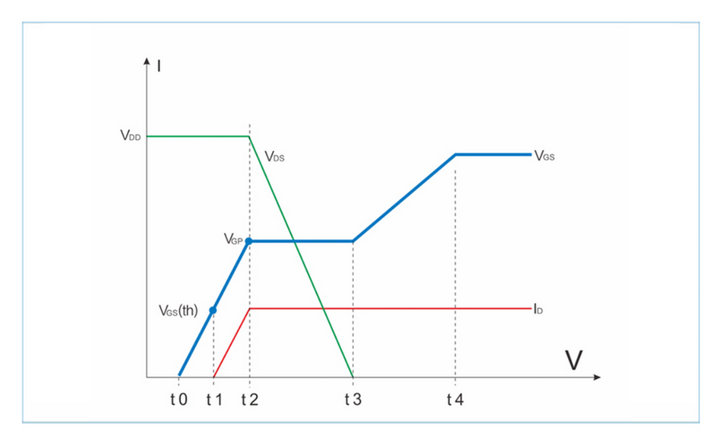

t0—t1階段：MOS處于截止區；
t1—t2階段：MOS進入了飽和區；
t2—t3階段：進入米勒平臺；
t3~t4階段：Vgs電壓繼續上升，直至MOS管完全導通。
當MOS管開始導通時，漏極電壓Vds開始下降，通過米勒電容Cgd，柵極電壓Vgs會被拉低，從而形成一個電壓平臺。在這個階段，柵極電壓幾乎不變，直到米勒電容充滿電。米勒效應會延長MOS管的開關時間，增加開關損耗，尤其在高頻應用中，會導致效率降低和熱量增加。但通過增加?xùn)艠O電阻和漏極與柵極之間的電容，可以延長米勒平臺，實現電源的緩啟動。
