在電子產品的心臟——印刷電路板（PCB）的設計領域，每一個細節都關乎著產品的性能與穩定性。走線布局，作為PCB設計的核心環節，更是直接決定了電路的信號完整性和整體表現。在這場對精準與高效的追求中，弧形走線憑借其獨特的優勢，逐漸成為了設計師們的寵兒，而直角走線則因其潛在的風險而需被慎之又慎地對待。
想象一下，當高速信號在PCB上疾馳而過，突然遇到一個直角走線，就如同司機在高速公路上猛然遇到一個急轉彎。這種路徑的突變，會導致傳輸線的特性阻抗發生劇烈變化，從而引發信號的反射。特性阻抗，這一衡量傳輸線上電壓與電流比例的關鍵指標，其穩定性對于維持信號質量至關重要。反射信號與原始信號的相互干擾，不僅會造成信號失真，嚴重時甚至可能導致信號完全失效，影響產品的正常工作。
相較于直角走線的“急轉彎”，弧形走線則像是一條平滑的大道。其曲線設計有效緩解了信號傳輸過程中的阻抗突變問題，使得電場和磁場的變化更加平穩，減少了因路徑突變帶來的阻抗不連續性。這種設計不僅顯著降低了信號反射的可能性，還優化了信號傳輸效率，減少了電磁輻射，從而降低了對周?chē)娐泛推渌娮釉O(shè)備的潛在干擾。對于追求高性能、低干擾的電子產品來說，弧形走線無疑是更佳的選擇。

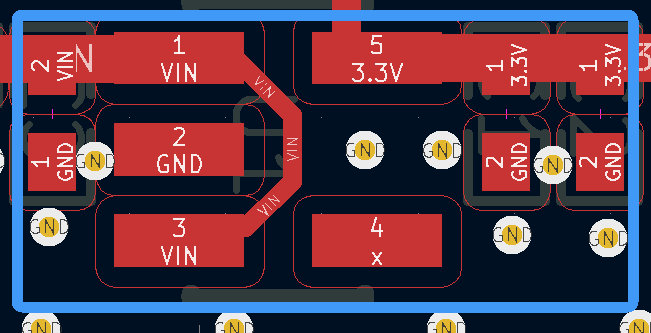

在實際應用中，45°轉角作為一種廣泛采用的弧形走線設計標準，巧妙地平衡了走線空間利用率和阻抗連續性。雖然理論上更平緩的弧線效果更佳，但在PCB布局空間有限和制造成本考慮的雙重約束下，45°轉角成為了一個既實用又經濟的折衷方案。它既能滿足信號傳輸?shù)男枨?，確保信號的穩定性和完整性，又能確保PCB的緊湊性和可制造性，為產品的設計和生產提供了更大的靈活性。
直角走線在電路中引入的額外電容和電感效應，如同隱藏在電路中的“定時炸彈”。這些寄生元件會導致信號在傳輸過程中發生延遲和衰減，進一步惡化信號質量。而弧形走線則通過其平滑的設計，有效減少了這些寄生元件的影響，有助于保持信號的快速、準確傳輸。對于高頻電路來說，這一點尤為重要。因?yàn)楦哳l信號對傳輸路徑的敏感度更高，任何微小的干擾都可能導致信號質量的顯著下降。
在差分信號傳輸系統中，弧形走線的優勢更加凸顯。差分信號通過一對緊密排列的導線傳輸，它們之間的電壓差承載著寶貴的信息。保持差分對的對稱性對于減少差分信號的串?dāng)_和失真至關重要。直角走線可能會破壞這種對稱性，導致信號質量下降，甚至影響系統的正常工作。而弧形走線則能更好地維持差分對的幾何一致性，減少不必要的干擾，確保差分信號的準確、穩定傳輸。
綜上所述，PCB設計中采用弧形走線避免直角走線，是基于對信號傳輸特性、電磁兼容性以及差分信號完整性等多方面因素的深入理解和綜合考慮。這一設計原則不僅提升了電路的整體性能，還為后續的產品可靠性和穩定性奠定了堅實的基礎。在追求高效、穩定、可靠的PCB設計之路上，弧形走線無疑是一個值得每一位設計師深入探索和實踐的優選方案。
