EWT104-DA10藍牙音頻模塊開發板是EWM104-BT5125(xxx)系列音頻藍牙模塊的成套測試產品，供客戶測試及開發，大大降低了客戶對藍牙音頻模塊的測試及開發難度。本文主要介紹該系列藍牙音頻模塊測試底板如何使用教程。
關于EWM104-BT5125(xxx)更多詳細內容請查看EWM104-BT5125(xxx)系列藍牙音頻模塊的用戶手冊，EWM104-BT5125(xxx)系列音頻藍牙模塊億佰特根據客戶需求，開發了DAC/I2S/SPDIF通信接口，該系列無線藍牙音頻傳輸模塊產品型號有EWM104-BT5125(DAC)、EWM104-BT5125(I2S)、EWM104-BT5125(SPDIF)。該藍牙音頻模塊廣泛應用在高品質立體聲耳機、游戲耳機、便攜式藍牙立體聲揚聲器、TWS藍牙耳機和藍牙音箱等常見藍牙音頻傳輸場景。
請準備好焊接好EWM104-BT512(DAC)》的EWT104-DA10、TYPE-CUSB線、3.5mm插頭耳機或音響、XH2.54接頭喇叭*2、音頻光纖線，將TYPE-C線插入TYPE-CUSB插口，3.5mm插頭耳機或音響插入音頻輸出端子，根據焊接的EWM104-BT5125型號不同，DAC版本的將3.5mm插頭插入AUX_OUT接口，I2S版本將3.5mm插頭插入I2S_OUT接口，SPDIF版本的將音頻光纖線插入SPDIF_OUT接口。XH2.54接頭喇叭*2插入OUT_L和OUT_R接口。

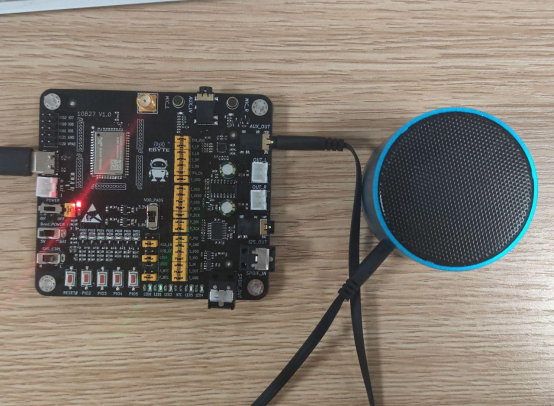

下圖演示了DAC版本接線：

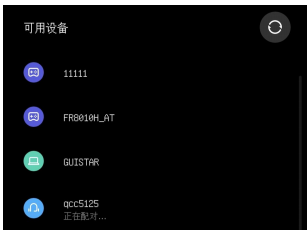

1、使用手機，打開藍牙后，點擊添加新設備或搜索可用設備，搜索藍牙名稱“qcc5125”

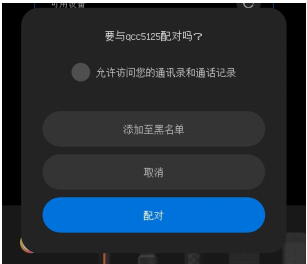

2 、點擊配對，允許配對

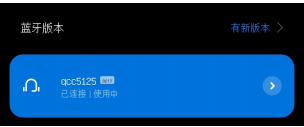

3 、配對成功后，可在已連接藍牙設備中看到“qcc5125”
4 、之后用戶可通過手機播放音頻，可通過底板 AUX_OUT 輸出到音箱。在出廠固件中，為客戶準備了
以下按鍵功能，如下所示。
KEY_PIO2:短按實現播放、長按實現音量增加 ；
KEY_PIO3:短按實現播放暫停、長按實現音量減小 ；
KEY_PIO4:短按實現切換上一曲，長按實現配對按鍵 ；
KEY_PIO5:短按實現切換下一曲，長按實現斷開并清空藍牙連接。
綜上所述，EWT104-DA10藍牙音頻模塊開發板的通信測試和應用教程這里了，該系列藍牙音頻模塊的應用教程都可以參考以上應用指南教程。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多藍牙音頻模塊產品和藍牙技術應用資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
