EID05系列Modbus數碼管是億佰特研發的工業級RS485_LED 顯示屏Modbus數碼管產品，支持MODBUS RTU協議，可顯示各種ASCII字符，正負數顯示，浮點數顯示，支持亮度調節，閃爍，開機自定義顯示內容等等功能。Modbus數碼管產品安裝方便，內置開關電源電路，具有反接保護和過流保護，采用工業級芯片，具有防雷防浪涌、防靜電、過壓、過流保護。本文將詳細介紹EID05系列Modbus數碼管硬件接線與安裝、軟件配置與測試具體步驟及軟件功能介紹。

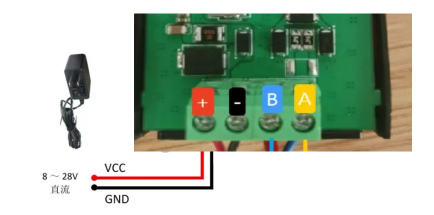

硬件接線主要分為電源、通訊和按鍵三類。電源需連接8 - 28V直流正負極，為數碼管提供穩定的電力支持；通訊采用RS485 A +/B - 接口，實現數據的可靠傳輸；按鍵則用于保存設置或恢復出廠設置。
在接線過程中，務必確保連接牢固，避免松動導致接觸不良。同時，要注意電源正負極的正確連接，防止因反接損壞設備。
串口配置：配套軟件免驅動，安裝完成后，打開軟件選擇正確的串口端口、波特率和校驗位。波特率一般可選擇9600bps，校驗位選擇無校驗，以確保數據傳輸?shù)臏?zhǔn)確性。
搜索設備：點擊軟件中的搜索設備按鈕，軟件將自動搜索連接到串口的數碼管設備。若搜索到設備，將在列表中顯示設備地址。
參數設置：根據實際需求，對數碼管的顯示參數進行設置，如顯示模式、亮度、閃爍周期等。設置完成后，點擊保存按鈕將參數寫入設備。
測試驗證：設置完成后，向數碼管發送測試數據，觀察數碼管的顯示是否正常。若顯示異常，檢查接線和參數設置是否正確。
通過以上步驟，即可完成EID05系列Modbus數碼管的接線和調試工作，確保其在工業場景中穩定運行。

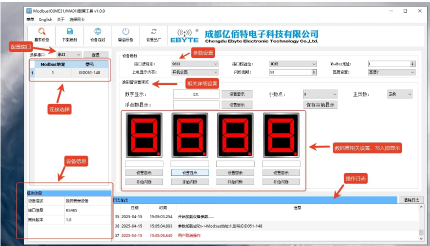

軟件IO演示界面
顯示當前連接設備信息（設備型號、設備地址）。

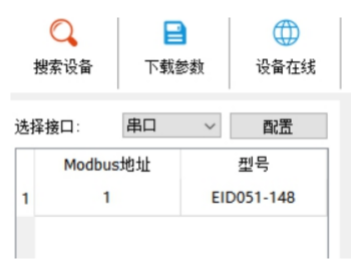

設備窗口界面
選擇接口為串口，選擇后進行參數配置信息（串口號、波特率、數據位、校驗位、停止位等），打開串口。

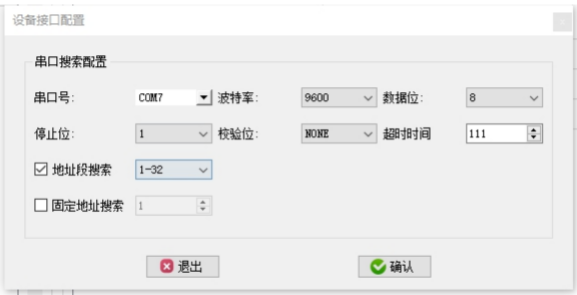

串口參數窗口界面
顯示設備配置、使用過程中的運行日志信息。

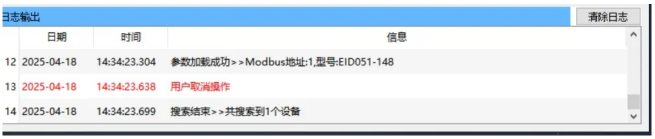

日志窗口界面
配置數碼管的串口波特率，校驗位，Modbus 地址，上電顯示內容，閃爍周期，亮度設置
設備參數設置界面
可以進行上述寄存器的所有設置，且使用更快捷，支持?jǐn)?shù)字顯示，小數點顯示，正負數設置，浮點數顯示，閃爍設置，單獨位顯示設置，以及快捷保存鍵。

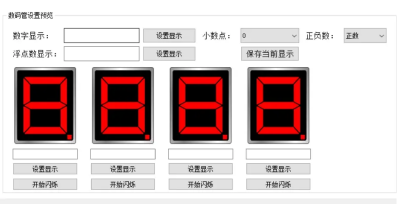

數碼管設置預覽界面
基本信息設置界面，搜索設備，重啟設備，恢復出廠設置。
基本設備設置界面
支持設置波特率，可設置波特率（1200、2400、4800、9600、19200、38400、57600、115200），串口波特率默認選擇9600。
支持設置校驗位，可設置校驗位（無、奇校驗、偶校驗），默認無校驗。

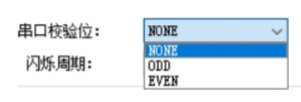

校驗位設置界面
可以自行設置Modbus地址范圍，1-255，校驗位設置界面中Modbus地址默認為1。
可以自行選擇上電顯示的內容?？蛇x擇開機顯示0，開機顯示Modbus地址，顯示保存的數據，顯示開機全亮。默認自行開機全亮。
上電顯示內容設置界面
表示數碼管閃爍的頻率，快慢，結合數碼管閃爍是否開啟進行設置，取值為n*0.01s（n為0-65535），閃爍周期默認為50。

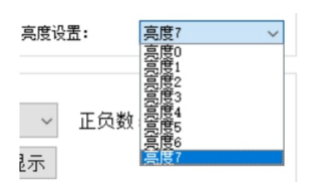

可以設置亮度，范圍為0-7，其中0代表最暗，7代表最亮，亮度設置默認為7。
