LoRa分布式IO主機系列具有透?jìng)鞴δ?，可以將非本機地址的Modbus指令通過無線LoRa調制技術發送。這里通過兩臺LoRa分布式IO主機系列進行Modbus透?jìng)?/span>控制測試。
為了連接測試我們需要準備以下設備：
DC 12V 電源適配器：2臺；
LoRa分布式IO主機系列，以M31-AXAX8080G-L為例：2臺；
USB轉RS485模塊：1個；

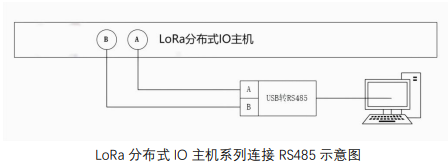

與電腦連接側，LoRa分布式IO主機系列接線，使用USB轉RS485連接設備的RS485接口：
設備需要連接電源線，進行通電測試。

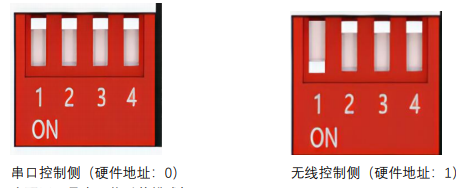

軟件參數使用出廠配置（軟件Modbus默認地址：1），與電腦連接的LoRa分布式IO主機系列Modbus地址配置為1,另一臺LoRa分布式IO主機系列使用撥碼開關配置為
在配置工具中，將透?jìng)髂Ｊ酱蜷_?！咀ⅰ浚罕緶y(cè)試?yán)袒诔鰪S默認軟件參數，若有修改軟件參數請恢復出廠參數在進行實驗。

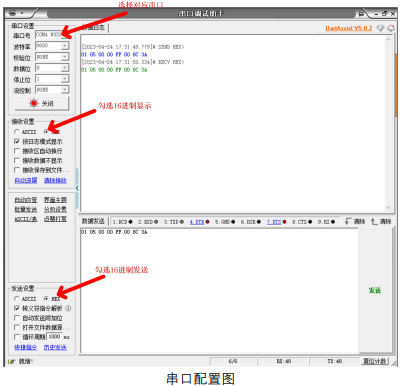

打開串口連接E95-DTU選擇對應的波特率參數，選擇16進制發送，取消自動換行，如圖所示。

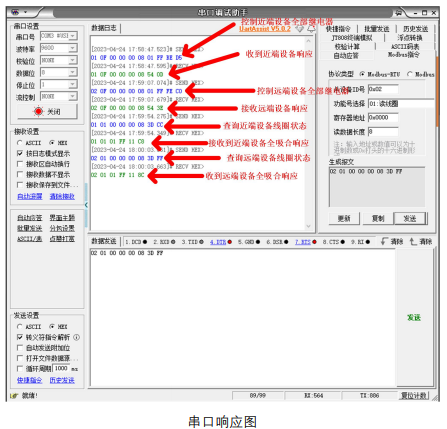

使用串口發送01 0F 00 00 00 08 01 FF BE D5（1地址RTU設備線圈全部閉合），與串口相連接的設備1號繼電器閉合。發送02 0F 00 00 00 08 01 FF FE C0（2地址RTU設備線圈全部閉合），LoRa控制設備1號繼電器閉合。

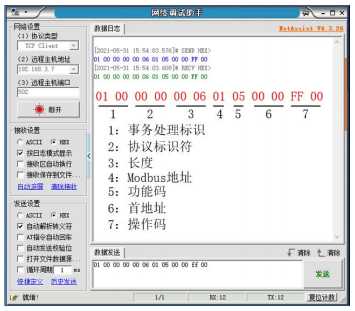

使用網絡助手控制M31-AAAX4440G-L的第一路DO輸出。

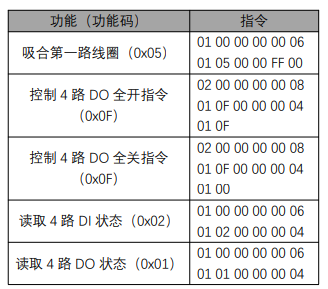

通過下表指令可以測試其他功能。

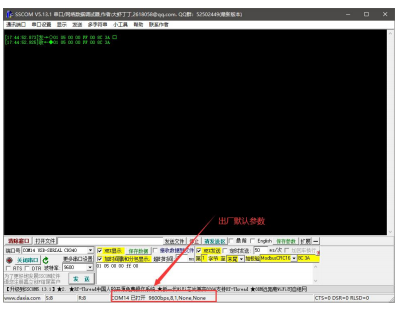

使用串口助手控制M31-AAAX4440G-L的第一路DO輸出。

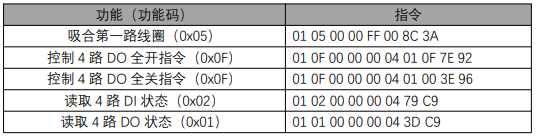

通過下表指令可以測試其他功能。
今天的分享就到這里啦，EBYTE人每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多分布式遠程IO模塊產品以及相關配置應用資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，還有客服在線答疑哦！
