E840-DTU(EC05-485)數傳終端是一款小巧的高性能4G DTU數傳終端設備，采用4G CAT.1技術，具備小體積、高速率、低延遲和簡便使用的特點。簡單配置即可實現串口設備與網絡服務器的雙向透明傳輸。產品采用2.54mm彈簧壓線端子，方便接線，支持導軌和定位孔安裝，輕松集成到物聯網項目中。設備支持兩條鏈接、MQTT協議，并可接入阿里云、OneNet、百度云和華為云平臺，便捷實現物聯網應用。
前文介紹了4G DTU數傳終端的快速調試教程，本文我們重點介紹4G DTU數傳終端TCP/UDP透傳模式和短信透傳模式快速調試教程。

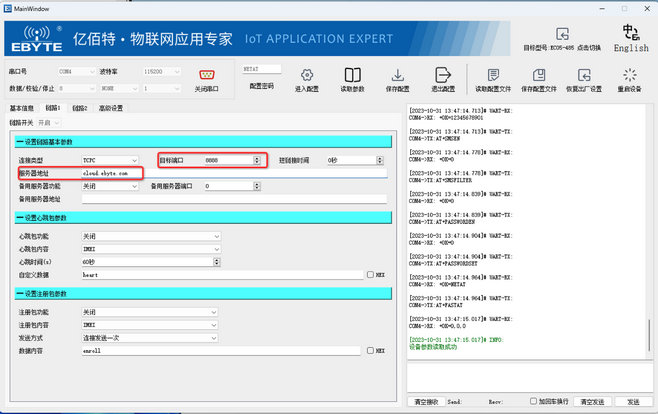

首先，我們先來了解一下產品的TCP/UDP透傳模式，產品支持TCP和UDP透傳。在鏈路設置中，可以選擇任意一個鏈路，這里演示使用"鏈路1"進行配置。產品默認情況下的工作模式為"TCPC"，所以只需要修改"服務器地址"和"目標端口"。

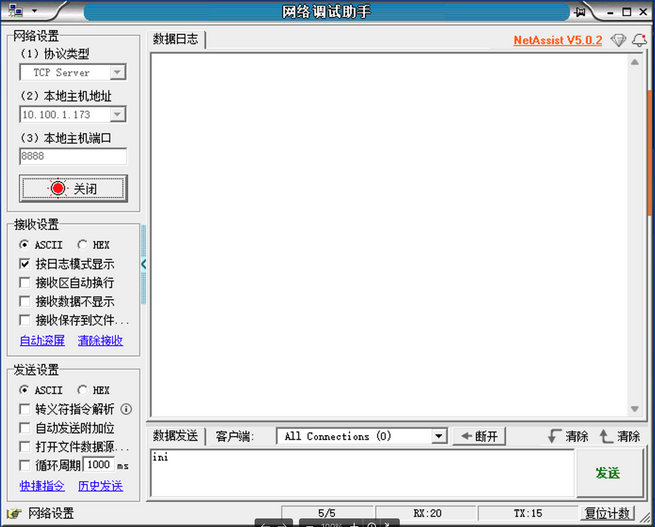

這里設置完成后，我們模擬使用公網映射功能，將端口數據映射到內網進行通訊，然后使用網絡調試助手模擬TCP服務器功能。這里，請根據實際情況進行設置。

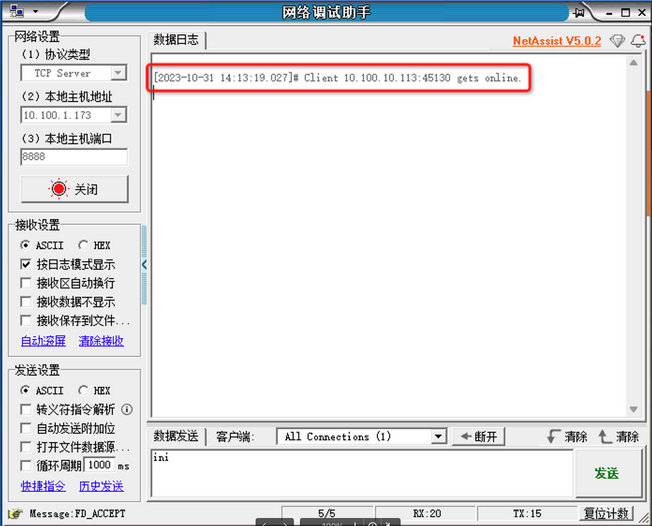

稍等片刻，在網絡調試助手中可以看到有設備接入的提示，即表示產品連接成功。

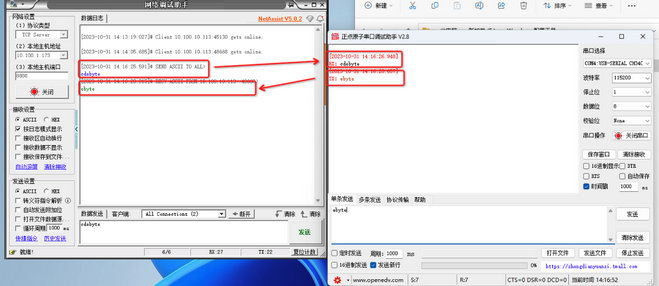

接下來，我們可以開始模擬通訊。使用一個串口調試助手來模擬產品串口發送數據。確認串口參數正確后，打開串口，使用串口工具和網絡調試工具分別發送數據，觀察兩個軟件的日志，看是否能夠正常通訊。

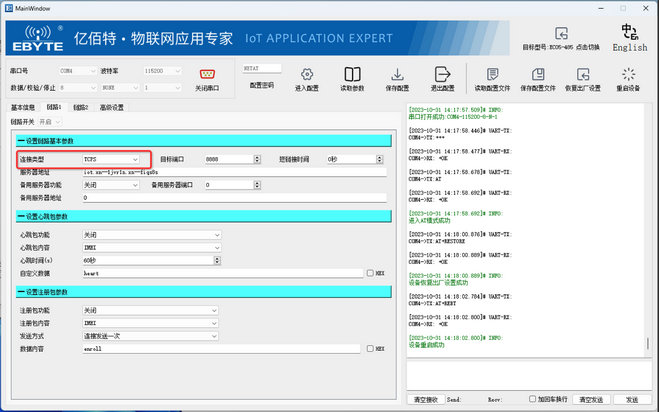

至此，TCP透傳模式完成。關于將產品設置為TCP服務器的方法與設置為客戶端基本相同，只需將"連接類型"修改為"TCPS"即可。確保地址和端口設置正確，即可實現通訊。

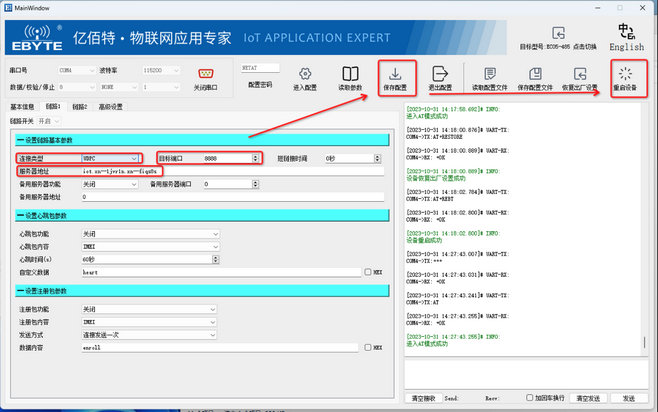

接下來，我們嘗試使用UDP進行通訊。設置方法基本相同，只是兩種協議有所不同，但配置方法基本一致。將"連接類型"設置為"UDPC"或"UDPS"，確保地址和端口正確，保存重啟設備即可。

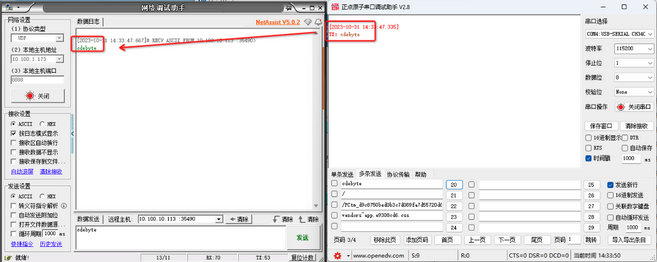

同樣使用網絡調試助手，將協議類型修改為UDP即可。等待片刻，同樣使用串口調試助手軟件發送任意數據，觀察網絡調試助手是否收到。

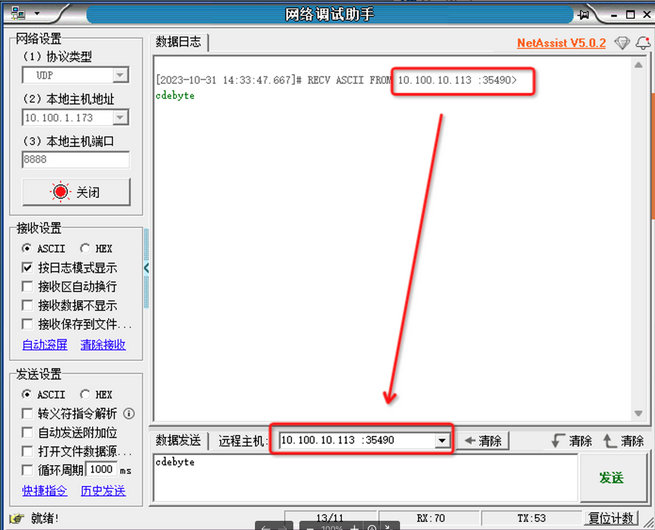

使用網絡調試助手發送數據時，請注意遠程主機的地址是否正確；我們可以通過剛才收到的串口數據日志查找到產品對應的主機地址。
確認無誤后，即可使用網絡調試助手發送數據，串口調試工具正常接收。
E840-DTU(EC05-485)數傳終端產品支持短信透傳功能，并提供短信號碼過濾的支持。下面簡要介紹如何使用該功能。在開始之前，您需要準備一張正常發送和接收短信的SIM卡（不支持電信）。

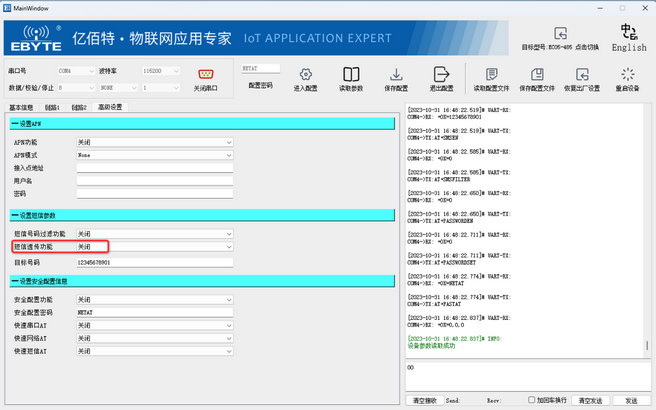

首先，進入產品配置軟件，點擊 "高級設置" 下的 "設置短信參數" 進行配置。首先需要啟用短信透傳功能。
在啟用 "短信透傳功能" 的選項上方，您可以設置 "短信號碼過濾功能"，開啟該功能后，產品只會接收指定號碼的短信。接下來，我們先演示不開啟過濾的情況下的透傳功能。不進行號碼過濾，將目標號碼設置為接收短信的號碼，完成配置后保存并重啟設備。
接下來，使用串口工具發送任意數據，您將能夠在手機中收到該數據。同樣地，使用手機發送數據，串口工具也能夠正常接收。

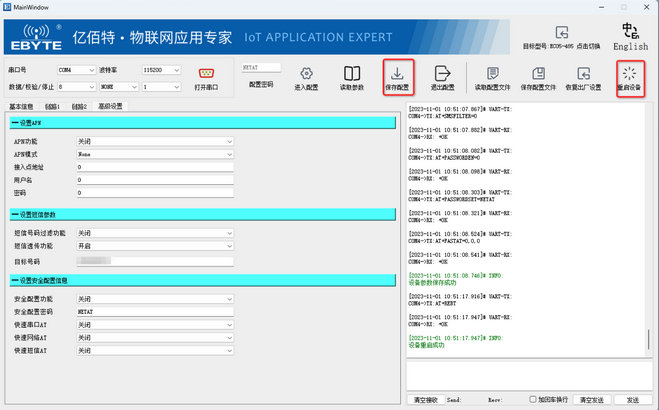

除了通過配置軟件進行設置，您還可以直接發送指令來實現相同的功能。在這里，我們先關閉配置的 "短信透傳功能"，設置完成后同樣保存并重啟設備。

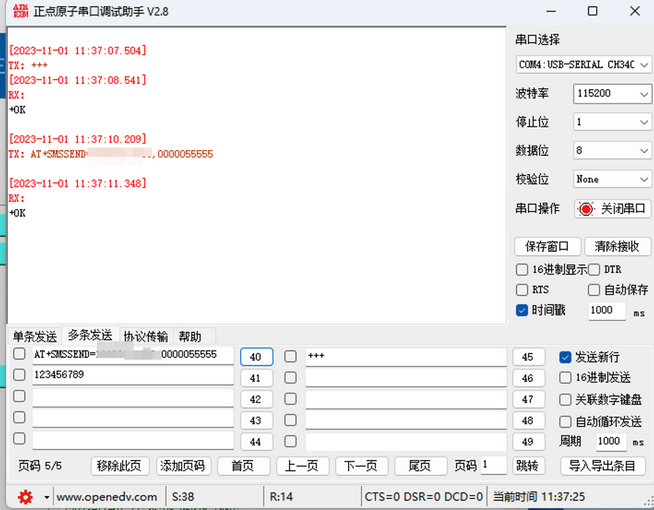

然后打開串口工具，使用指令發送數據。請注意，發送AT指令需要先進入配置模式，再發送指令。如果發送成功，將返回 "OK" 提示信息。
至此，短信透傳功能的使用說明已經完成。
