圖騰柱電路結構是常見的輸出驅動電路結構，可以將邏輯信號轉換為對外部設備的驅動信號。
圖騰柱電路通常由兩個晶體管組成，這兩個晶體管被連接在共集電極配置中。

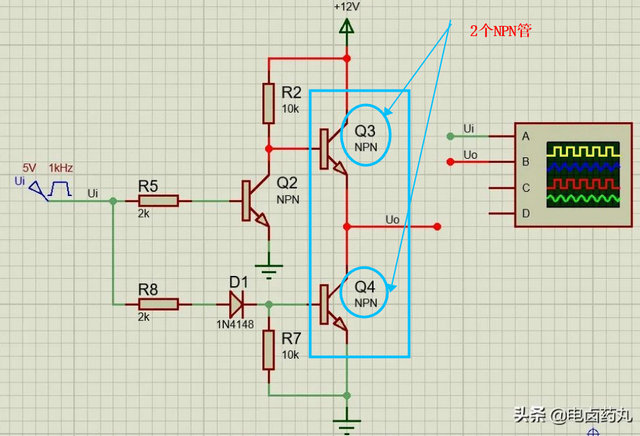

圖騰柱電路結構
常見的圖騰柱由兩個NPN構成，推挽輸出結構，上管前級有個非門，通過控制這兩個晶體管的開關狀態(tài)，圖騰柱可以在輸出端提供高電平和低電平的信號。加二極管D1提高了下管導通閾值電壓，可以防止Q3、Q4同時導通而導致炸管。

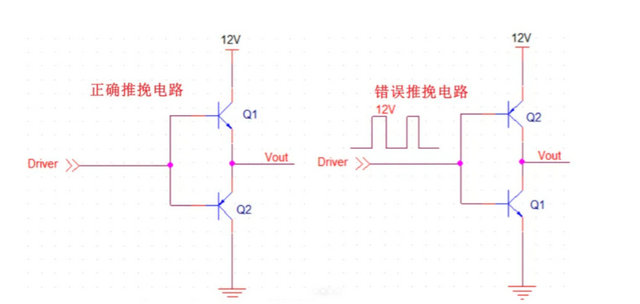

大家可能將圖騰柱電路結構和互補推挽電路結構弄混。圖騰柱是NPN+NPN結構，互補推挽是NPN+PNP結構。另外，正確的推挽電路上管為NPN，而下管為PNP，上下兩管不能同時貫通。

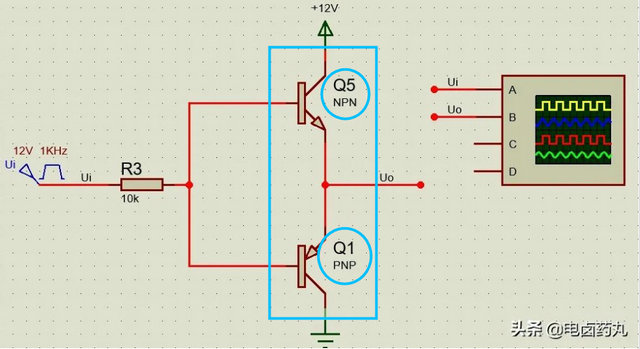

互補推挽結構
圖騰柱多用于PWM芯片驅動，直接驅動功率MOS管，互補推挽結構并不適用于小電壓驅動大電壓，因此芯片通常采用圖騰柱推挽而不是互補推挽。
