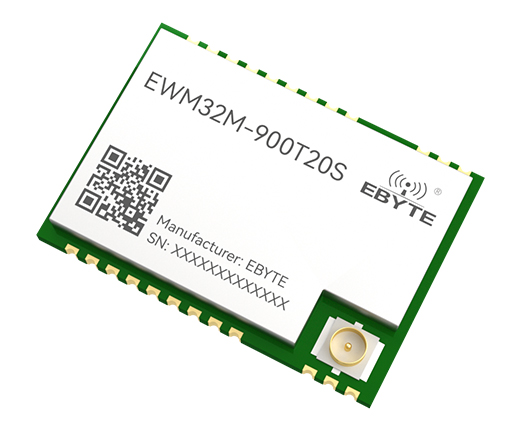

芯片方案：LoRa方案
工作頻率：868/915MHz
發射功率：20dBm
通信距離：5km

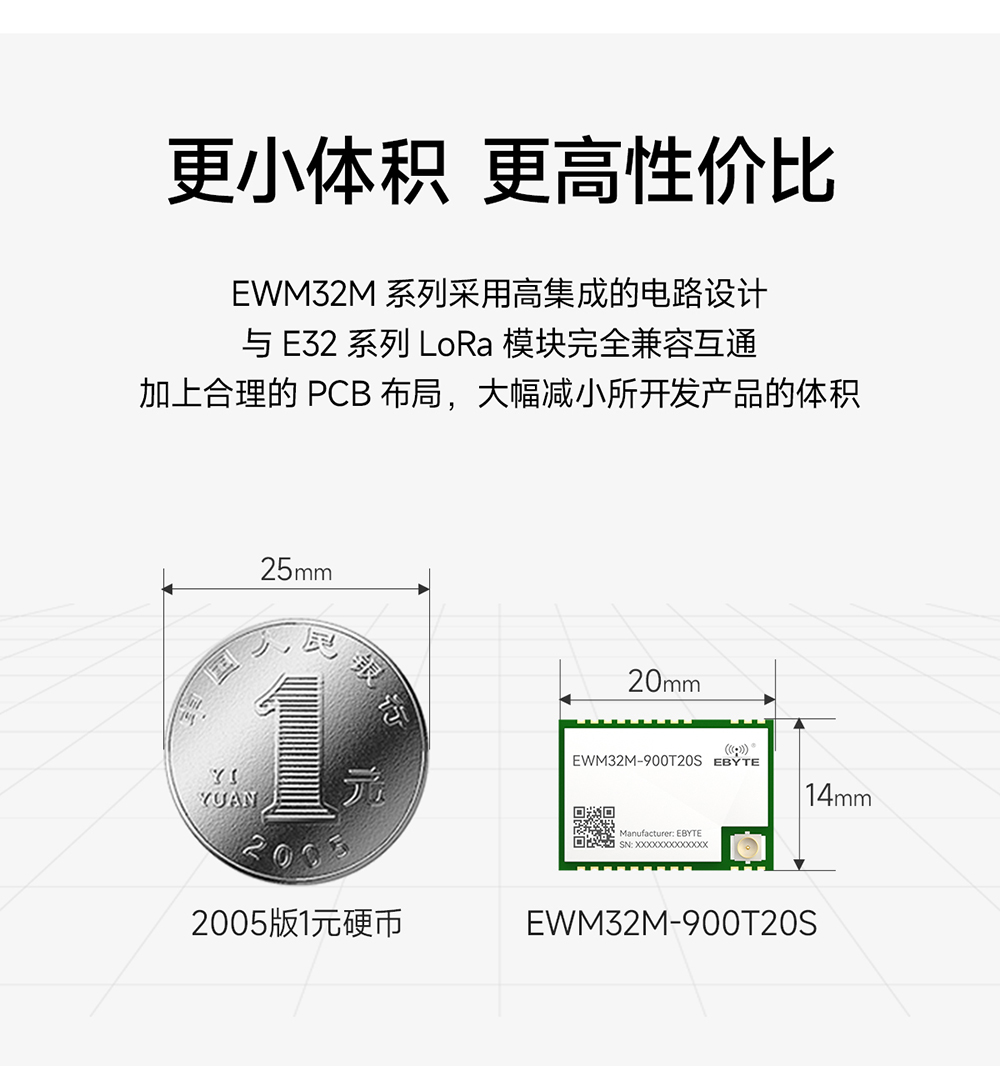

產品尺寸：14*20mm
產品重量：2.0±0.1g

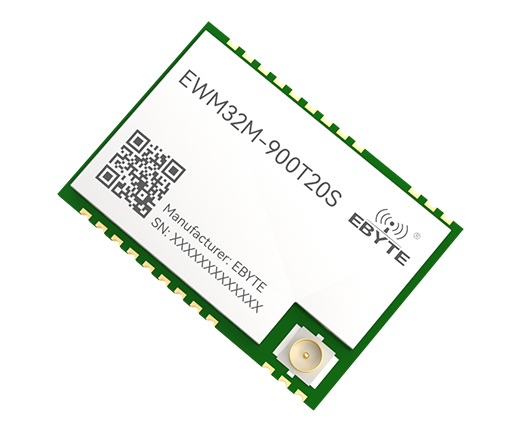

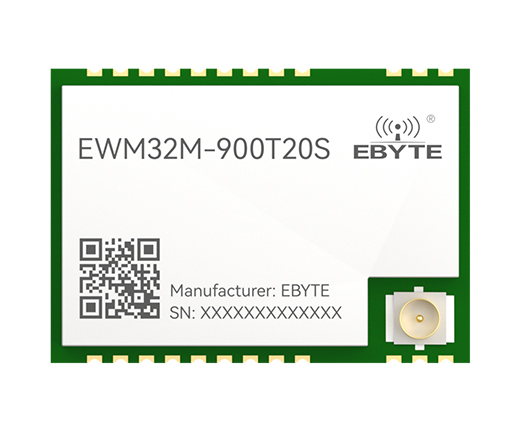

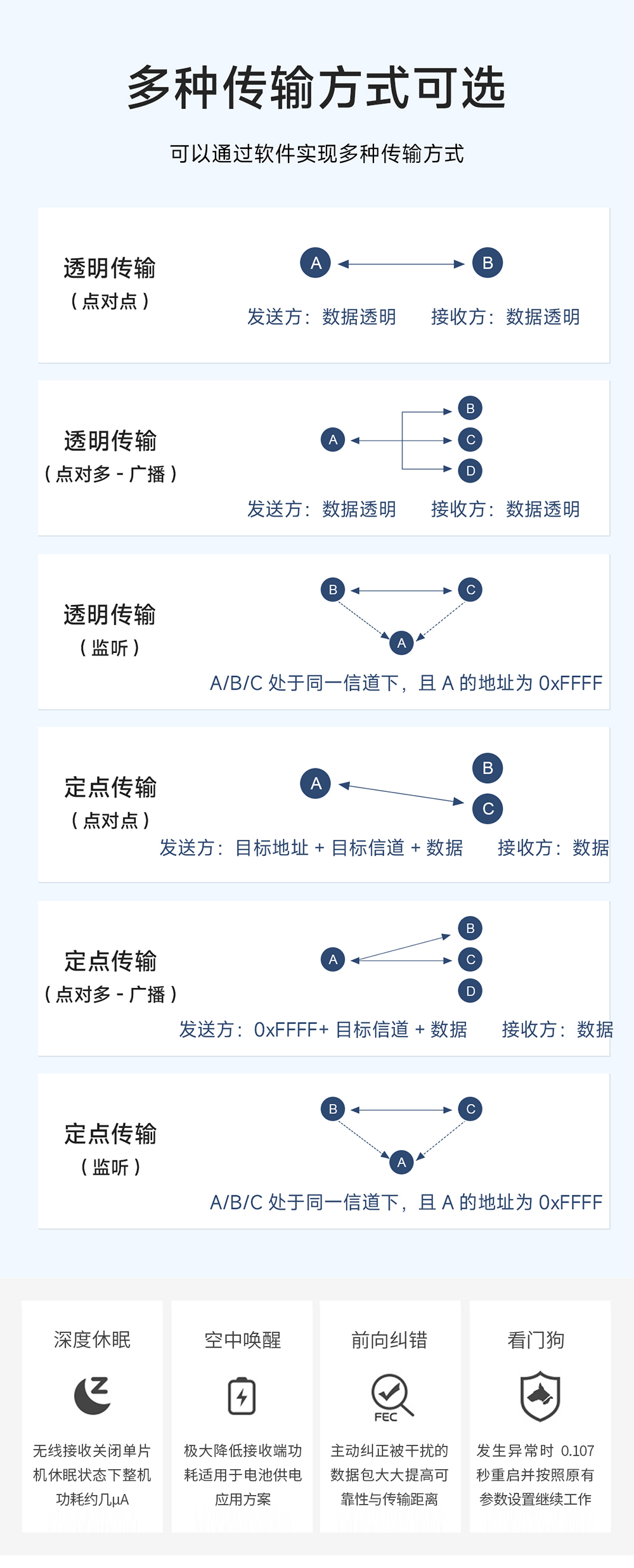

產品簡介：EWM32M-900T20S系列是一款超小尺寸的低成本無線串口模塊（UART），采用和E32完全兼容互通的LORA通訊技術，其發射功率為20dBm，具有多種傳輸方式，工作在868/915MHz頻段， TTL電平輸出，兼容3.3V的IO口電壓。無線模塊具有更遠的通訊距離，抗干擾能力強的優勢，同時有極強的保密性。

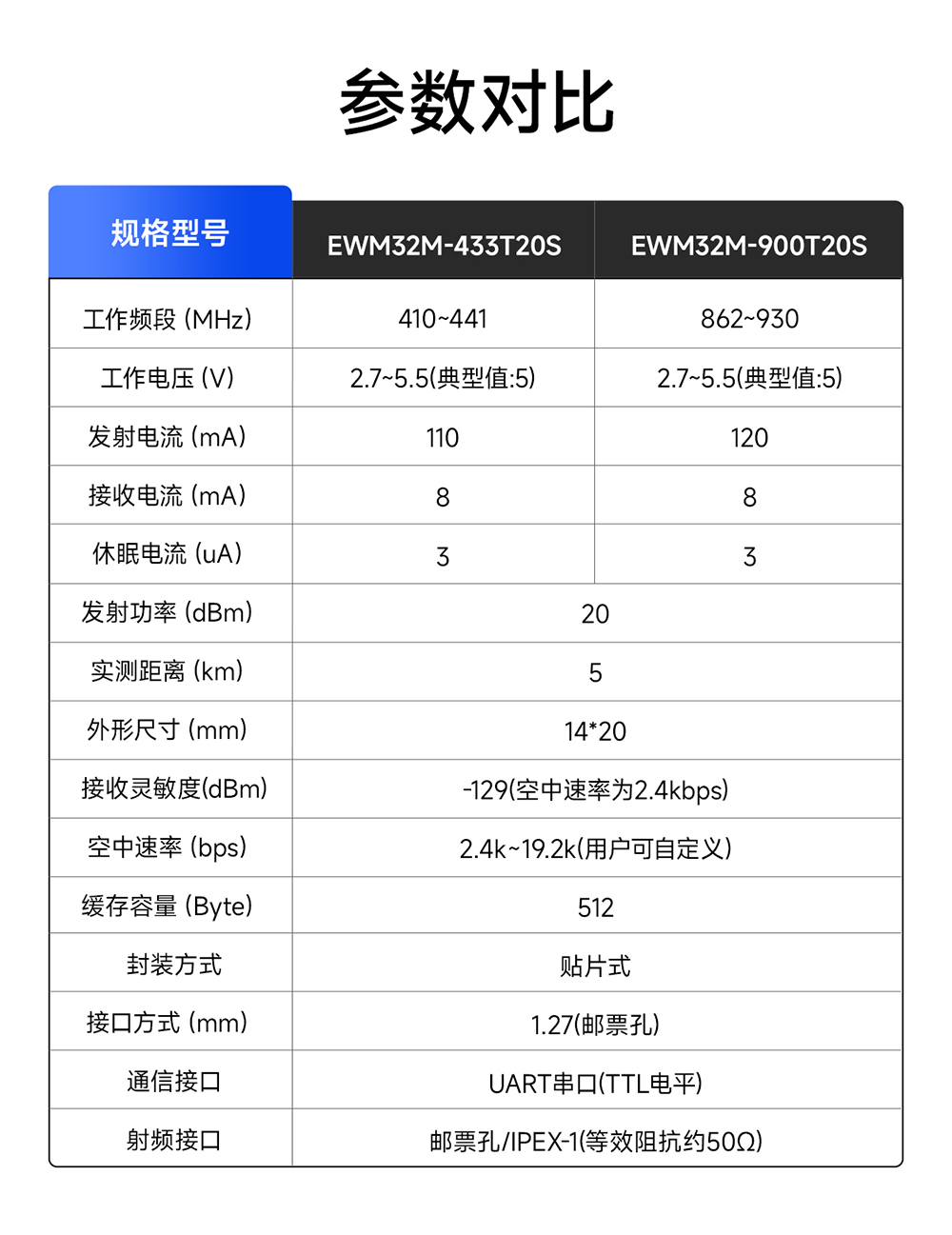

| 射頻參數 | 單位 | 性能 | 備注 | ||
| 最小值 | 典型值 | 最大值 | |||
| 最大發射功率 | dBm | - | 20 | - | - |
| 接收靈敏度 | dBm | 123 | 124 | 125 | 空中速率為2.4kbps |
| 參考距離 | M | - | 5K | - | 晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.4kbps。 |
| 工作頻段 | MHz | 410 | 433 | 441 | 適用于EWM32M-433T20S。 |
| MHz | 862 | 900 | 930 | 適用于EWM32M-900T20S。 | |
| 空中速率 | bps | 2.4K | 2.4K | 19.2K | 用戶編程控制 |
| 阻塞功率 | dBm | - | -10 | - | 近距離使用燒毀概率較小 |
| 電氣參數 | 單位 | 參數 | 備注 | |
| 工作電壓 | V | 2.7～5.5 | ≥3.3V可保證輸出功率，典型值5V，超過 5.5V 永久燒毀模塊。 | |
| 通信電平 | V | 3.3V | 使用5V TTL 有風險燒毀 | |
| 功耗 | 發射電流 | mA | 110 | 瞬時功耗@22dBm |
| 接收電流 | mA | 8 | ||
| 休眠電流 | uA | 3 | 軟件關斷 | |
| 工作溫度 | ℃ | -40～+85 | 工業級設計 | |
| 硬件參數 | 數值 | 備注 |

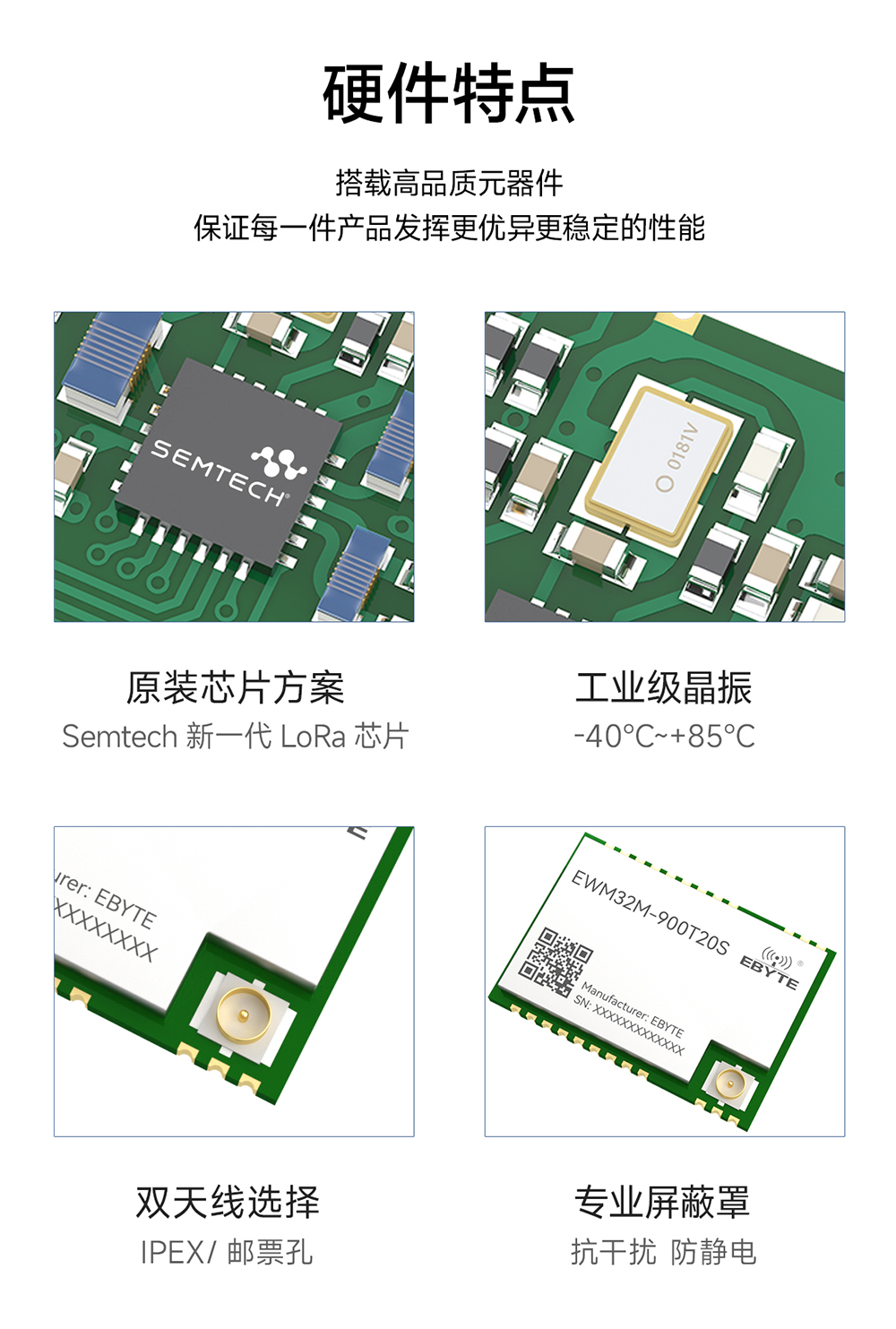

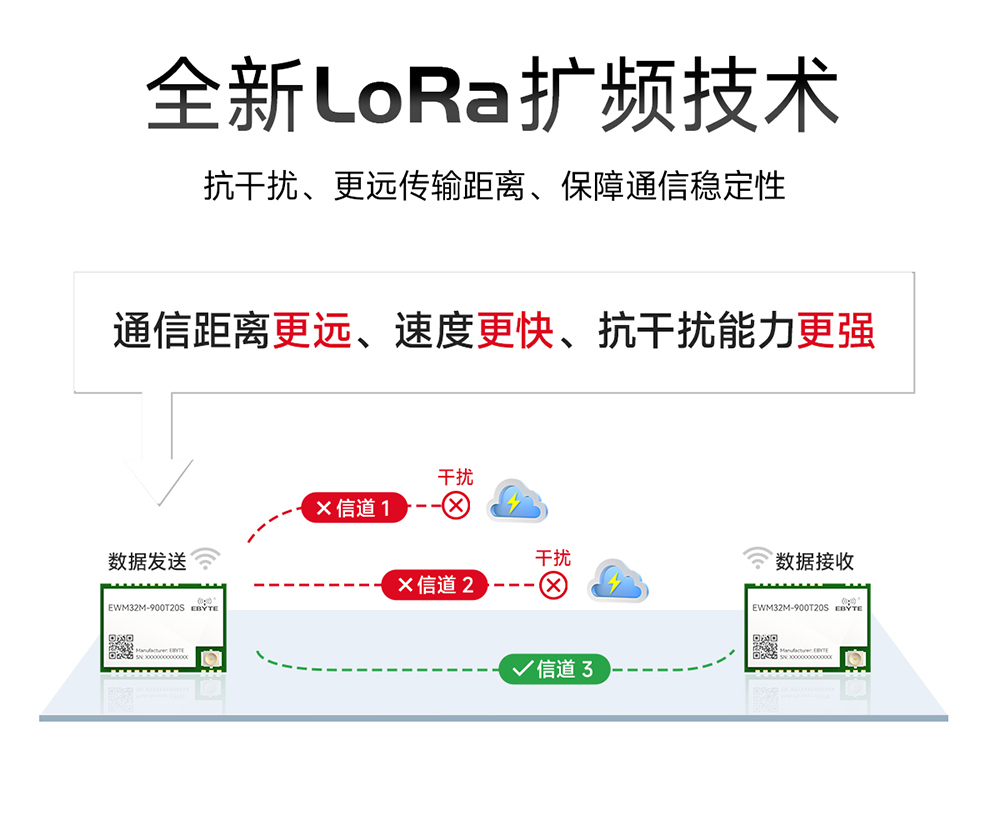

| 調制方式 | LoRa | 新一代LoRa調制技術 |
| 接口方式 | 1.27mm郵票孔 | - |
| 通信接口 | UART串口 | TTL電平 |
| 發射長度 | 58 Btye | 單包最大容量，超出后自動分包 |
| 封裝方式 | 貼片式 | - |
| 緩存容量 | 512Btye | - |

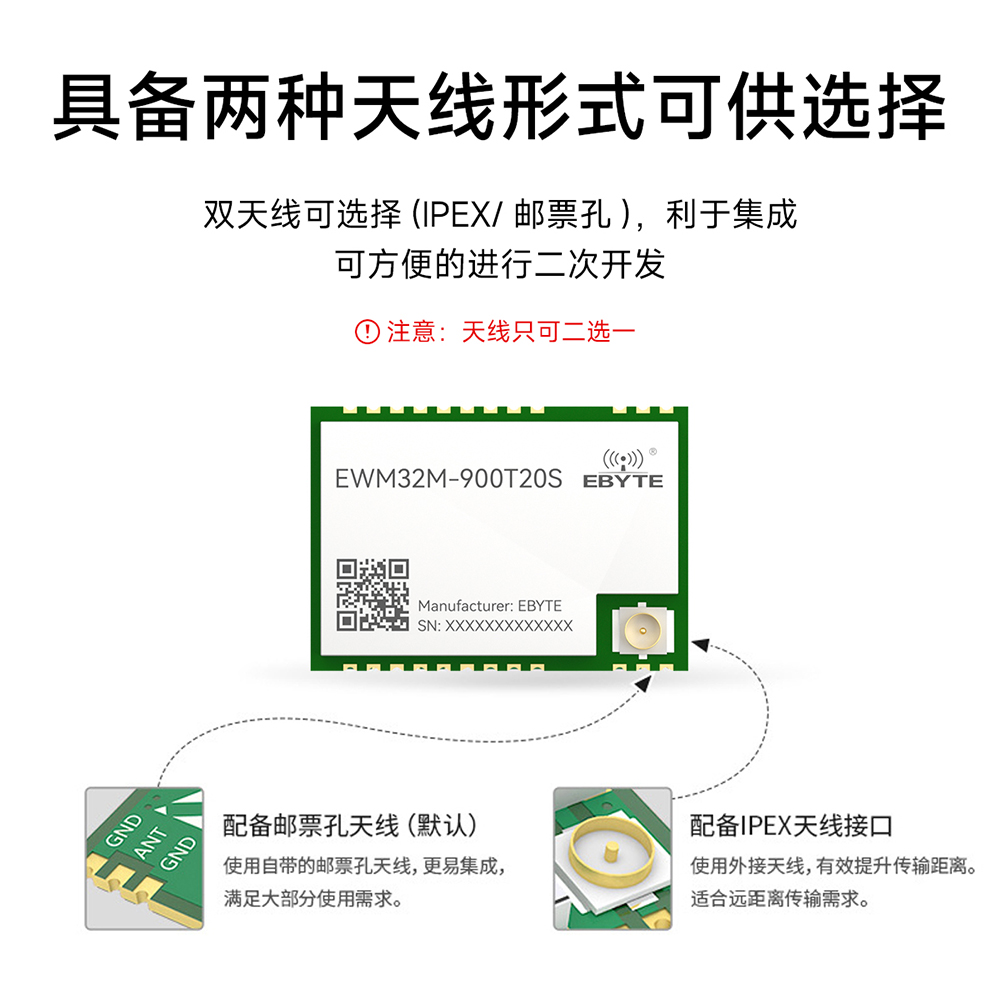

| 天線接口 | IPEX-1/郵票孔 | 等效阻抗約50Ω |
| 尺寸 | 14*20mm | ±0.2mm |
| 產品凈重 | 2.0g | ±0.1g |

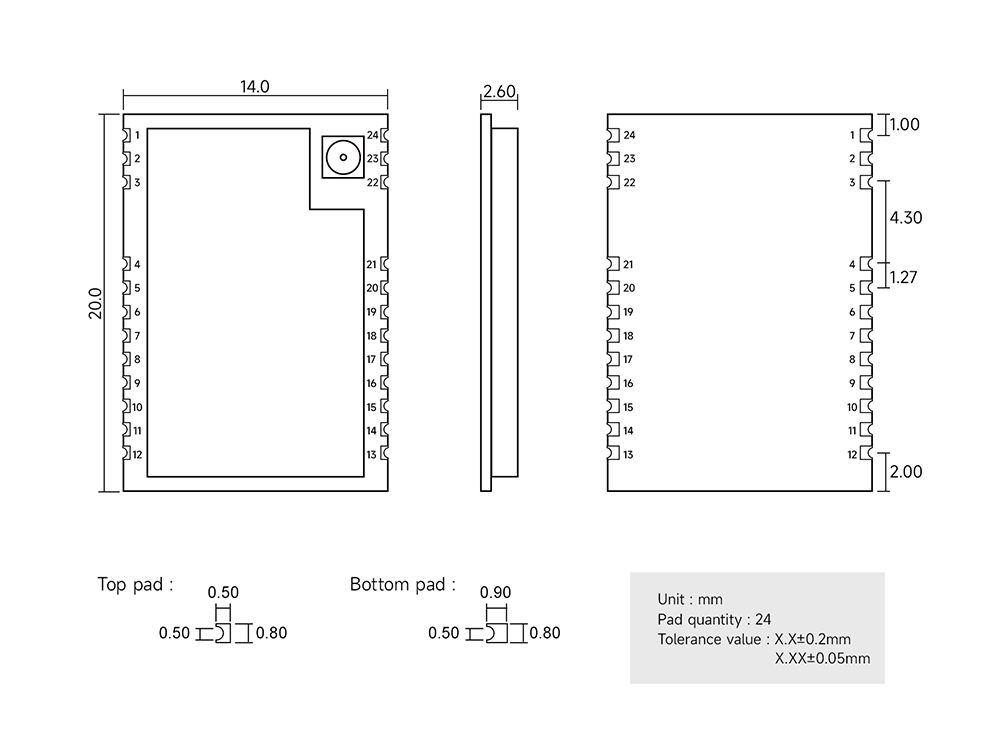

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 模塊地線 |
| 2 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |
| 5 | TX_EN | 輸出 | 和RX_EN配合使用控制外部PA；不用則懸空 |
| 6 | RX_EN | 輸出 | 和TX_EN配合使用控制外部PA；不用則懸空 |
| 7 | CLK | 輸入/輸出 | SWCLK 程序加載時的時鐘引腳（懸空，用戶無需連接） |
| 8 | DIO | 輸入/輸出 | SWDIO程序加載時的數據引腳（懸空，用戶無需連接） |
| 9 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 10 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 11 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 12 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 13 | GND | - | 模塊地線 |
| 14 | VCC | - | 模塊電源正參考，電壓范圍：2.7～5.5V DC |
| 15 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸出引腳； |
| 16 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |

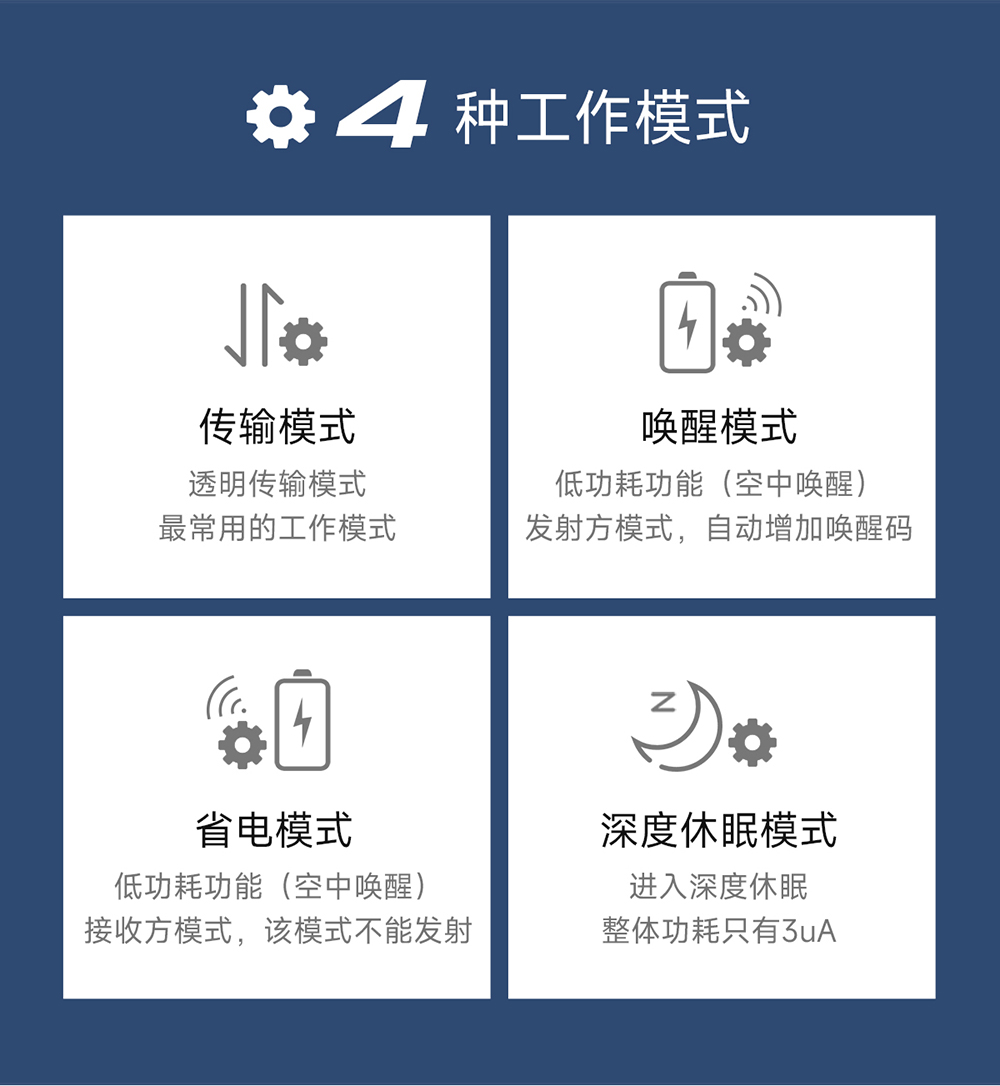

| 17 | M1 | 輸入 | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 18 | M0 | 輸入 | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 19 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 20 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 21 | RESET | 輸入 | 模塊復位引腳，低電平復位. |
| 22 | GND | - | 模塊地線 |
| 23 | ANT | - | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 24 | GND | - | 模塊地線 |
| 產品說明書 |
【用戶手冊】EWM32M-900T20S_Usermanual_CN  |
| 【應用文檔】EBYTE串口模組Arduino驅動應用筆記 |
| 開發測試 |
| 【通信例程】Demo_UART_Ebyte |
| 【封裝文件】Pcb_EWM32M-900T20S |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting_ |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：[email protected] |
| 技術咨詢 |
| 【在線提交】：http://enlgzep.cn/apple-technology.html |
| 【聯系郵箱】：[email protected] |
| 常見問題 |
| ★ 問：使用默認參數，需求4km以上，客戶手里有12個模塊 5V供電，開闊郊區，電源輸出額定2A。 發射端是吸盤天線，接收端是膠棒天線，距離地面1.5-2米。電源紋波最大±15mv 多個環境測試，都是不超過2km，全部都是這種情況。 請幫忙分析一下，距離該如何提升。是否還有其他需要注意的 |
| 答：如果沒有吸附，建議吸附；有兩種方案：1.更換發射端的天線為TX433-XPH-300，2.接收端天線換成TX433-JK-20試試，同時吸盤吸附鐵皮上。 |
| ★ 問：地址配置不能帶F，比如15/31，都不行是怎么回事？ |
| 答：定點模式，信道1，地址為15或31或十六進制帶有F的地址都可以通信。 |
| ★ 問：用配套的工具軟件“RF Setting”對模塊進行參數設置，但一直沒有成功，電源已經加上，波特率9600,8N1，在休眠模式(M0和M1直接接的3.3V)下進行設置，請問一下還有哪里需要注意的嗎？ |
| 答：1.模塊和電腦是通過我們的E15-USB-T2連接的嗎？如果不是，確定USB轉TTL是否是好的，檢測方法很簡單，將串口RXTX短接，串口助手發送數據，看能否收到相同數據；2.如果轉接板好的，請確認RX TX。 |
| ★ 問：使用模式0，使用兩塊USB轉接板連接電腦，雙方可以收發數據；再將其中一塊接到我的主板，發送協議代碼，無反應，使用我主板帶的485口通訊正常。 |
| 答：檢查無線模塊發出數據沒有，一個接設備，一個接電腦 設備發送，電腦能否收到數據。 |
| ★ 問：模塊測試，一端接電腦，一端接單片機，電腦端發送數據單片機可以接收，但是單片機端發數據電腦接收不到是什么原因呢，兩端都在 |
| 答：使用的什么單片機， 在TX.RX上串聯一個500歐姆左右的電阻試試。 |
| ★ 問：測試一對模塊，一端連到電腦，一端連到stm32f103zet6 單片機，連單片機的模塊給連電腦的模塊發數據可以收到，連電腦的模塊給連單片機的模塊發數據收不到是什么原因呢，用的是透?jìng)髂Ｊ健?/span> |
| 答：1、確保操作正確，模塊參數設置正確；2、確保我們模塊能正常工作；3、模塊的 TXD 和 AUX 腳加 4~10K 上拉電阻，再測試。 |
| ★ 問：接單片機測試，M0,M1接高電平，模塊上電初始化以后，AUX一直輸出低電平，讀取不了參數是什么原因呢？ |
| 答：1、確保我們模塊沒有問題，單獨測試看模塊是否正常；2、使用什么單片機，一些5V單片機可能需要在模塊的 TXD 和 AUX 腳加 4-10K 上拉電阻。 |
| ★ 問：無線串口的組網方案？ |
| 答：推薦使用輪詢組網。 |
