通信接口：UART
工作頻率：2.4GHz
發射功率：12dBm
通信距離：0.3km

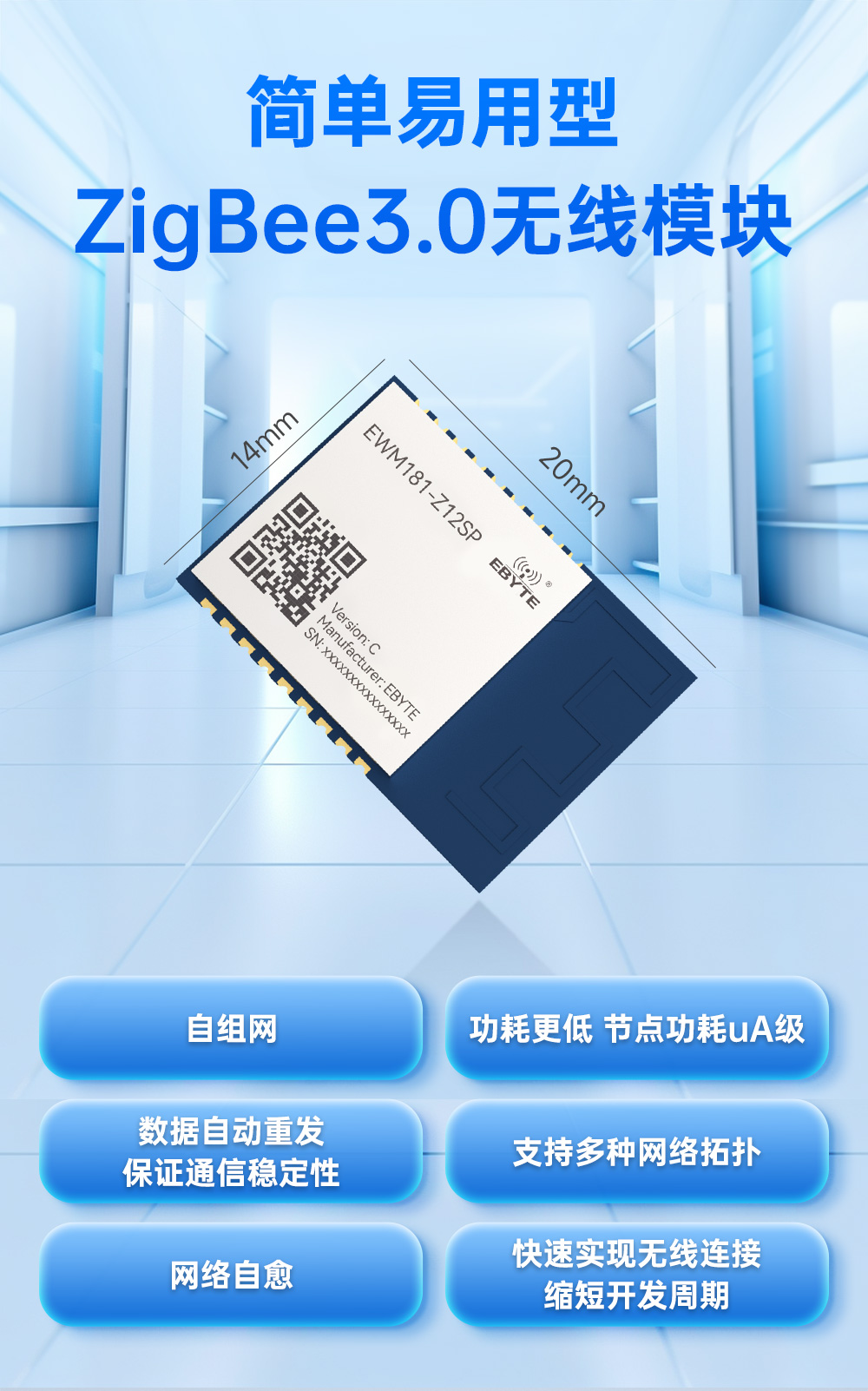

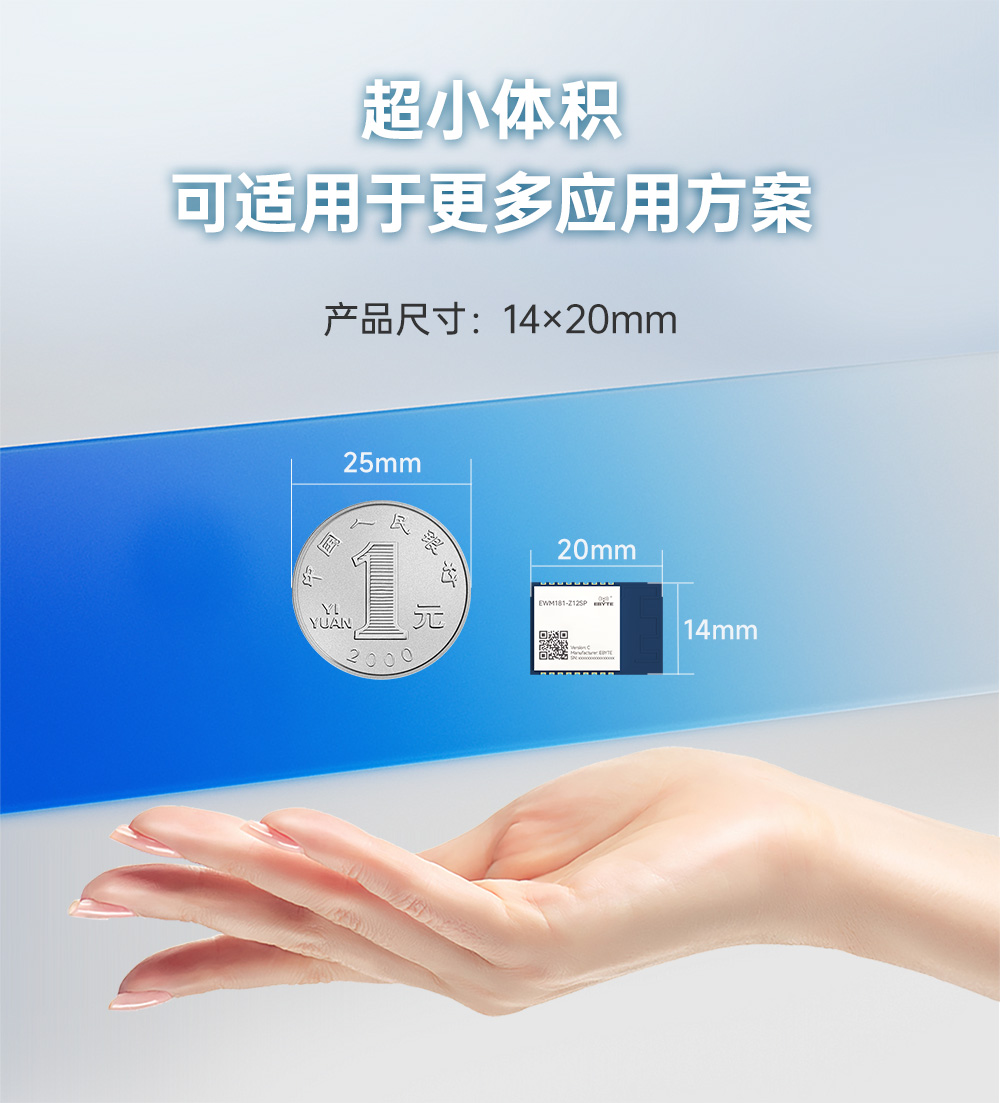

產品尺寸：14*20mmm
產品重量：1.0±0.1g

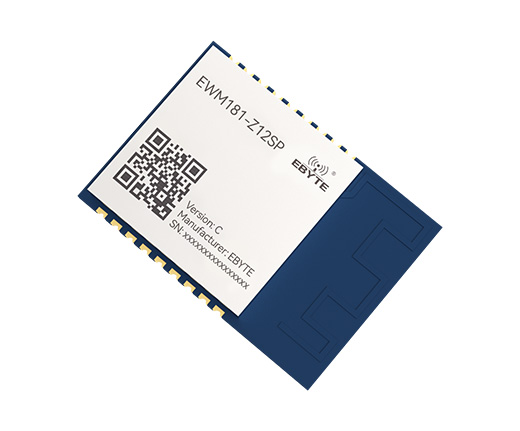

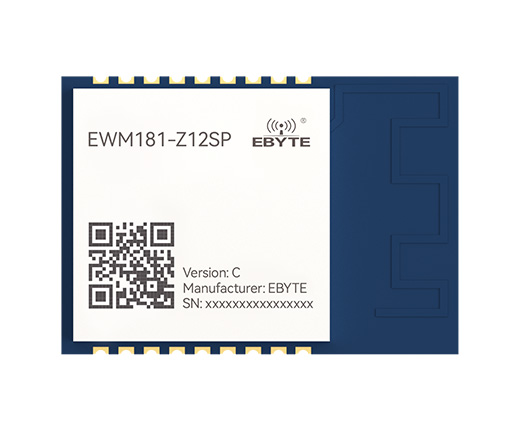

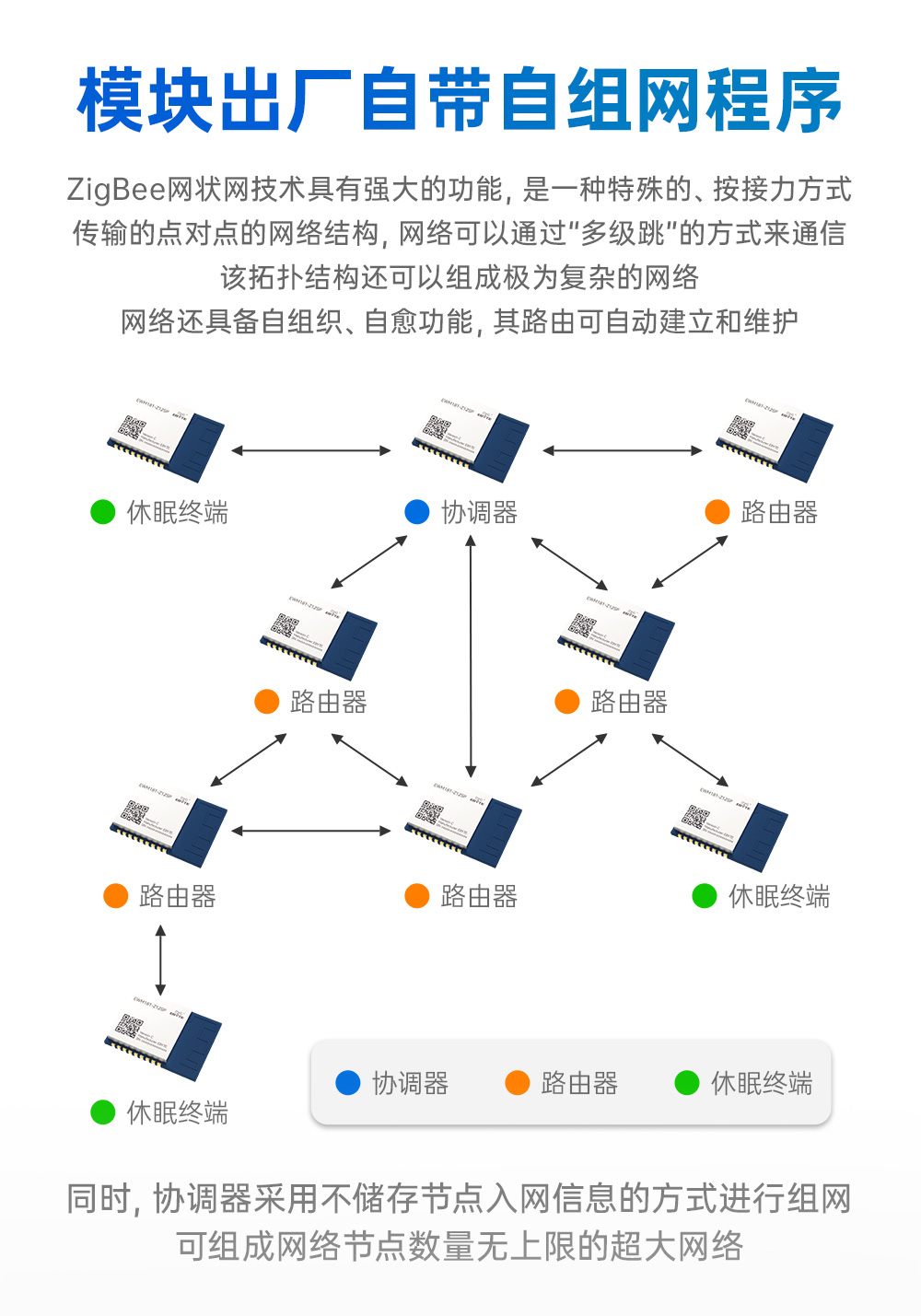

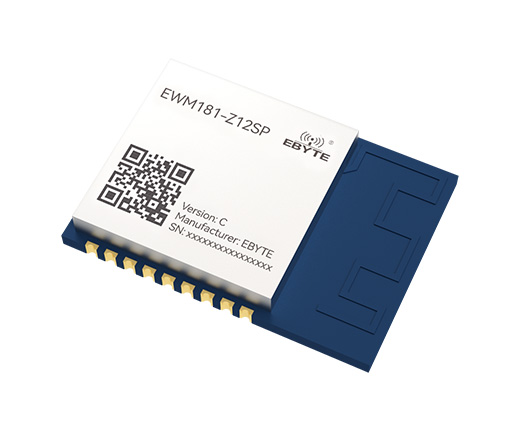

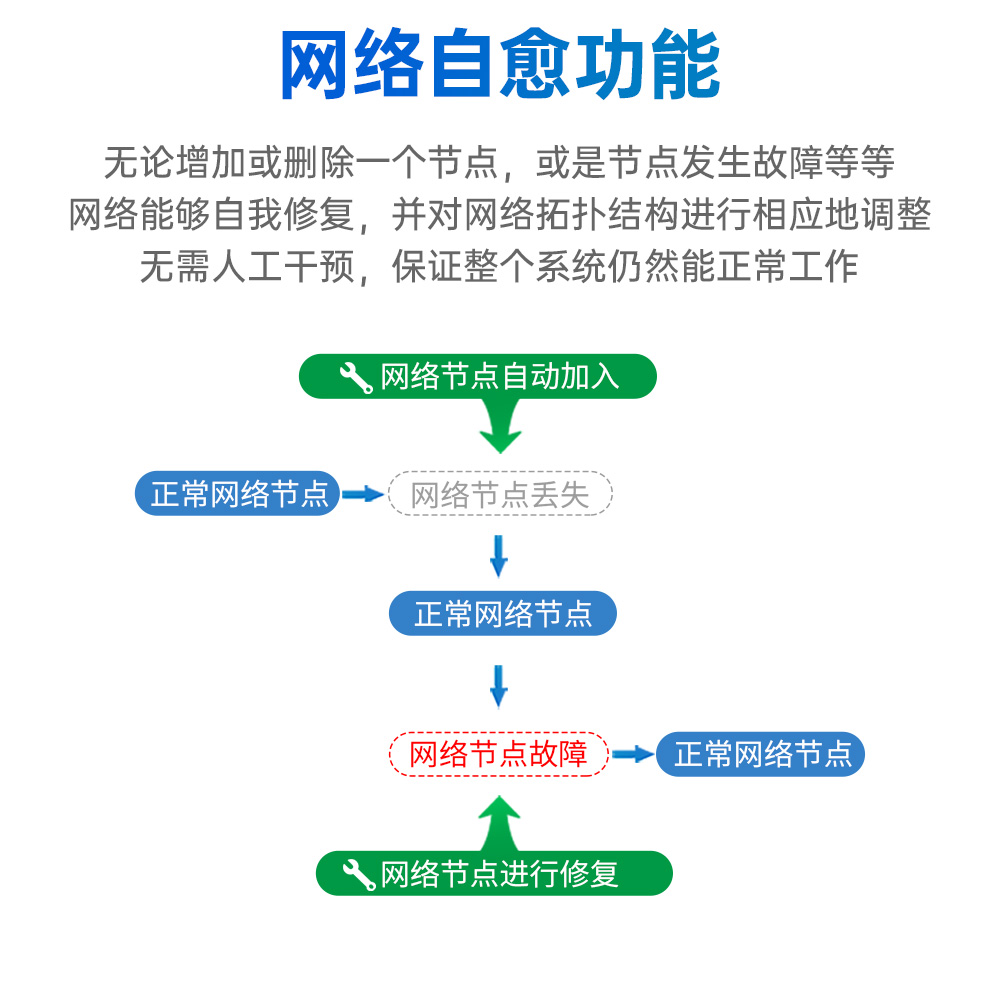

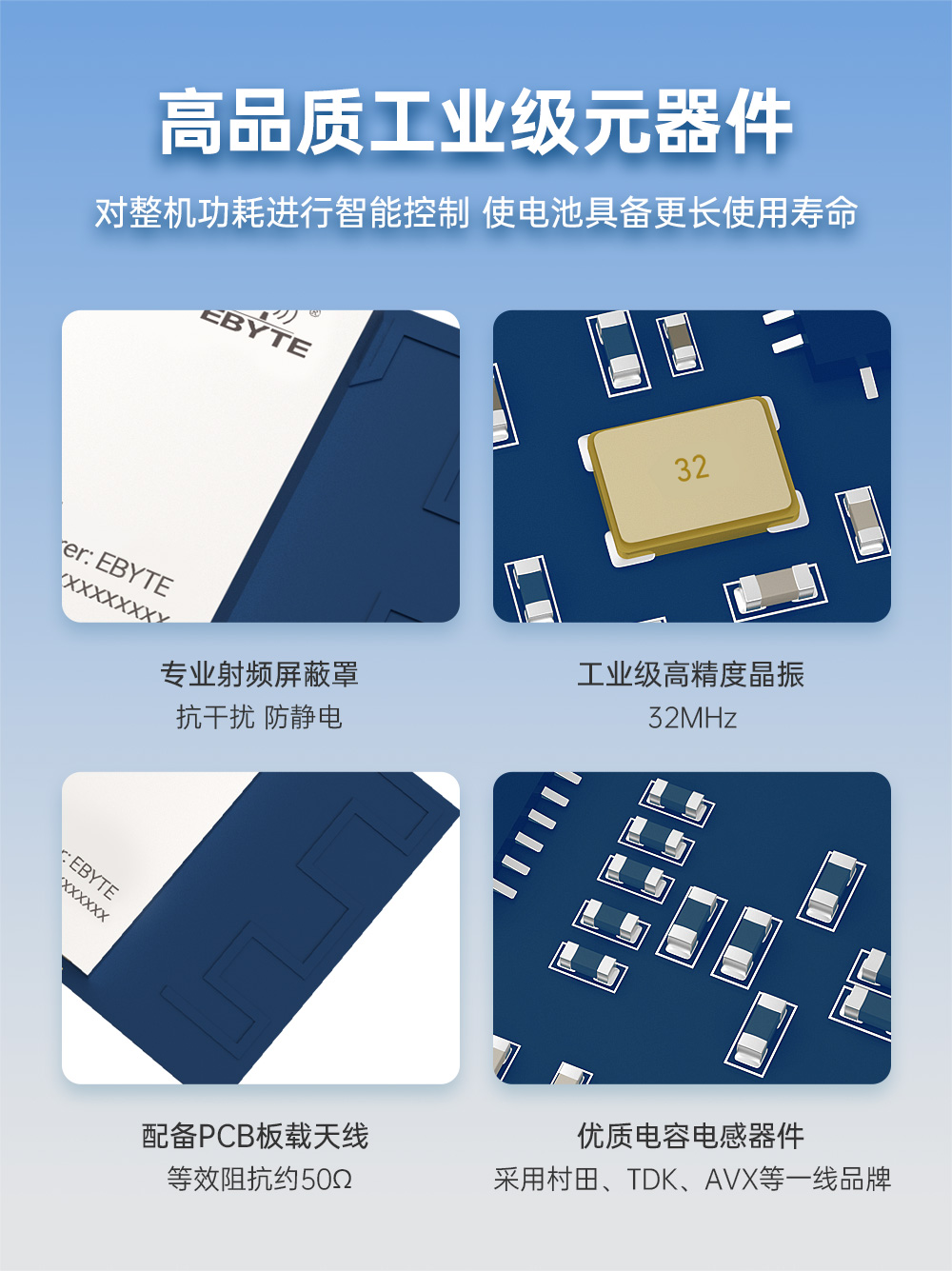

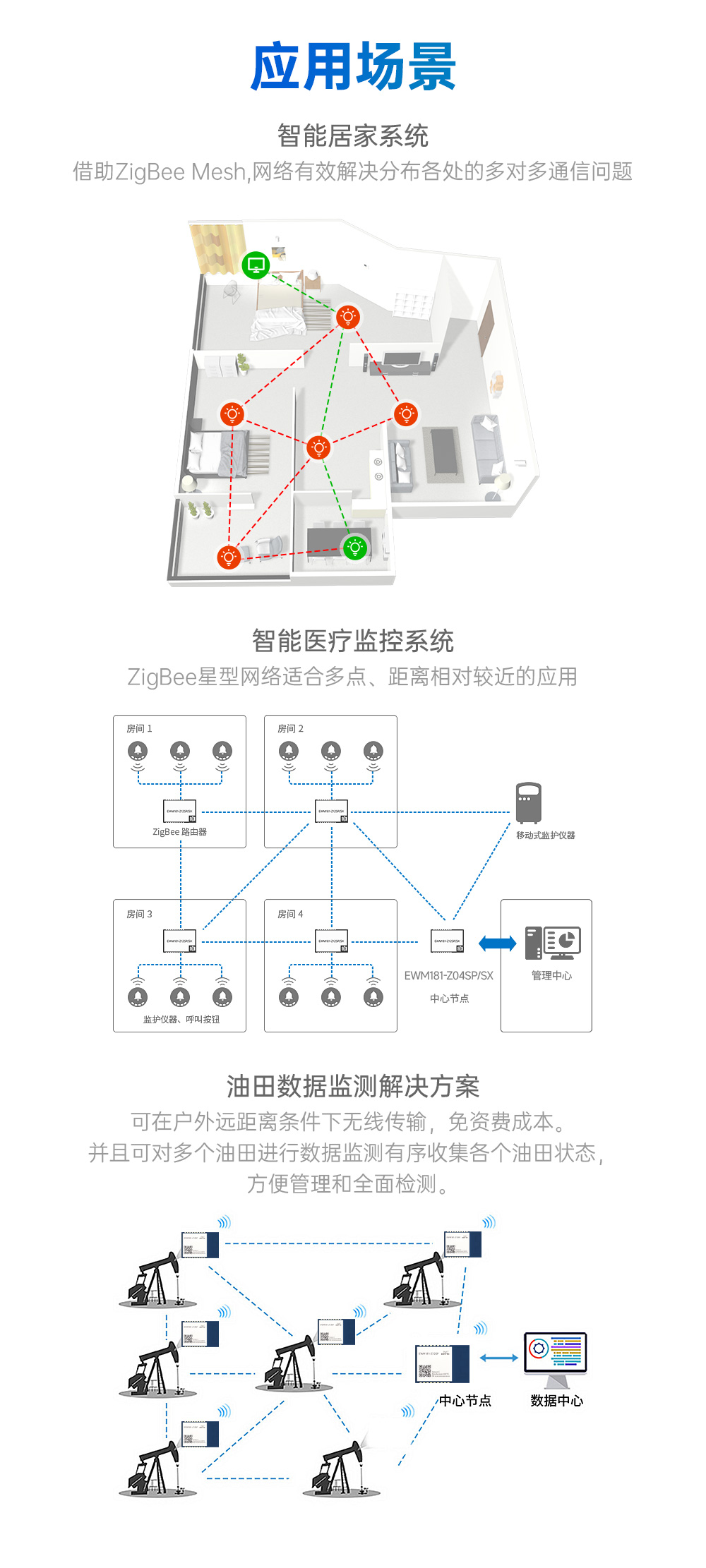

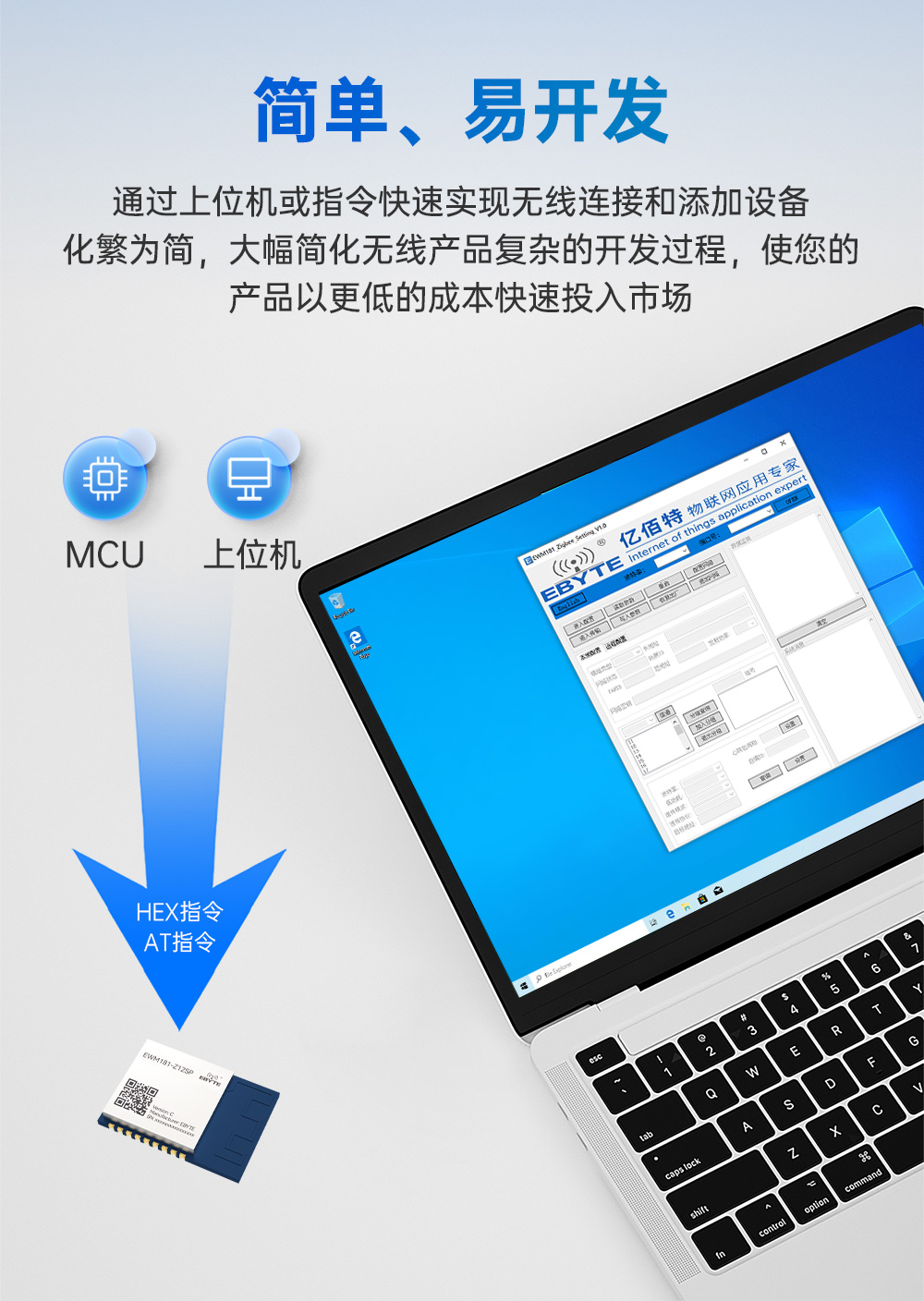

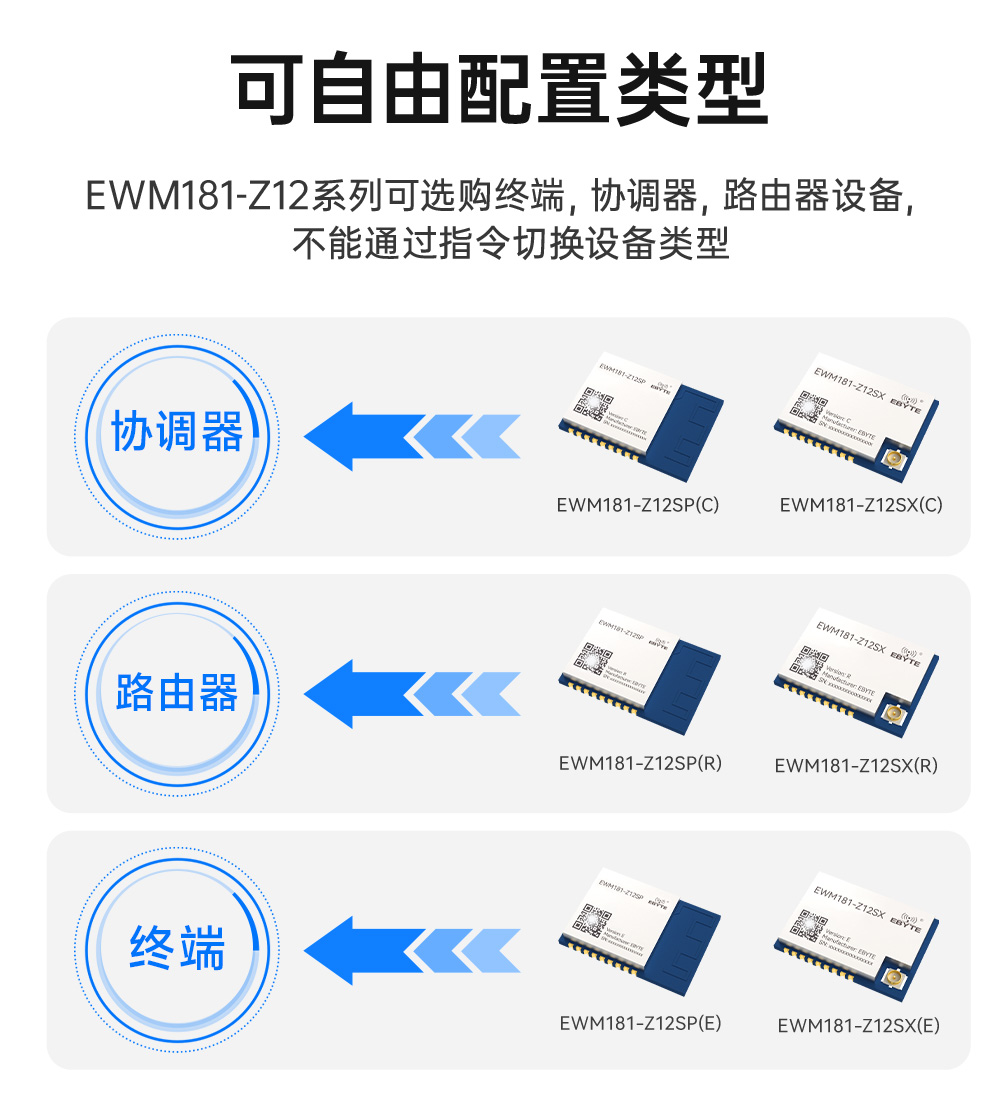

產品簡介：EWM181-Z12SP系列是億佰特設計生產的一款小體積2.4GHz頻段的ZigBee3.0轉串口無線模塊，貼片型，最大發射功率12dBm，引腳間距1.27mm，出廠自帶自組網固件，簡單易用，ZigBee3.0無線模塊主要適用于數據傳輸應用場景。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 3.6 | 超過3.6V永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 2 | 3.3 | 3.6 | ≥3.3V可保證輸出功率 | |
| 通信電平（V） | 3.3 | 使用5V TTL有風險燒毀 | |||
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（GHz） | 2.4 | - | 2.48 | 支持ISM頻段 | |
| 功耗 | 發射電流（mA） | 28 | 瞬時功耗 | ||
| 接收電流（mA） | 10 | ||||

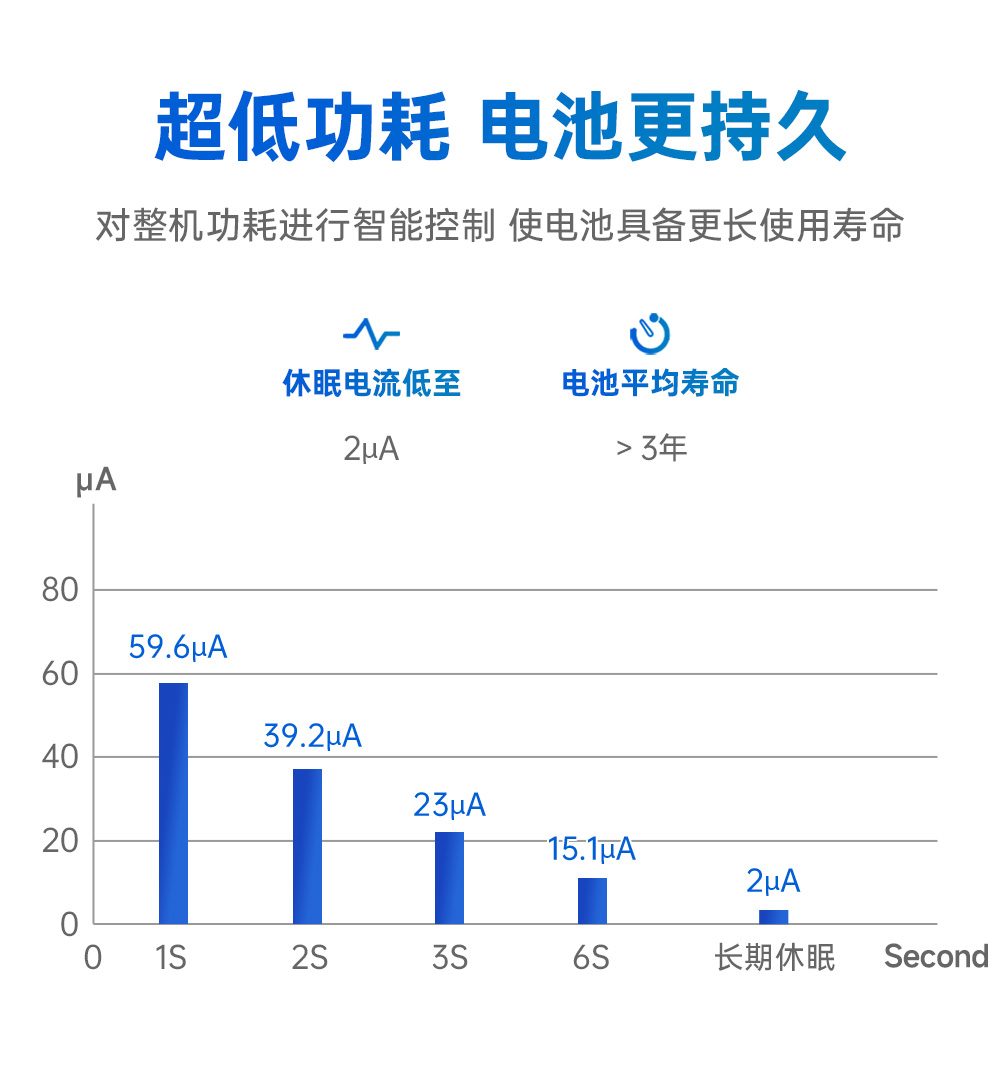

| 休眠電流（μA） | 2 | 長期休眠 | |||
| 最大發射功率（dBm） | -3 | 12 | 12 | ||
| 主要參數 | 描述 | 備注 | |
| EWM181-Z12SP通信距離 | 300m | 晴朗空曠，板載PCB天線，高度2米，空中速率250kbps | |
| EWM181-Z12SX通信距離 | 600m | 晴朗空曠，天線增益3.0dBi，高度2米，空中速率250kbps | |
| 協議 | ZigBee | ||
| 通信接口 | UART | TTL電平 | |
| 封裝方式 | 貼片式 | ||
| 數據包長 | 透?jìng)?/span> | 150 Bytes | |
| 定點廣播/組播 | 75 Bytes | ||
| 定點單播 | 128 Bytes | ||

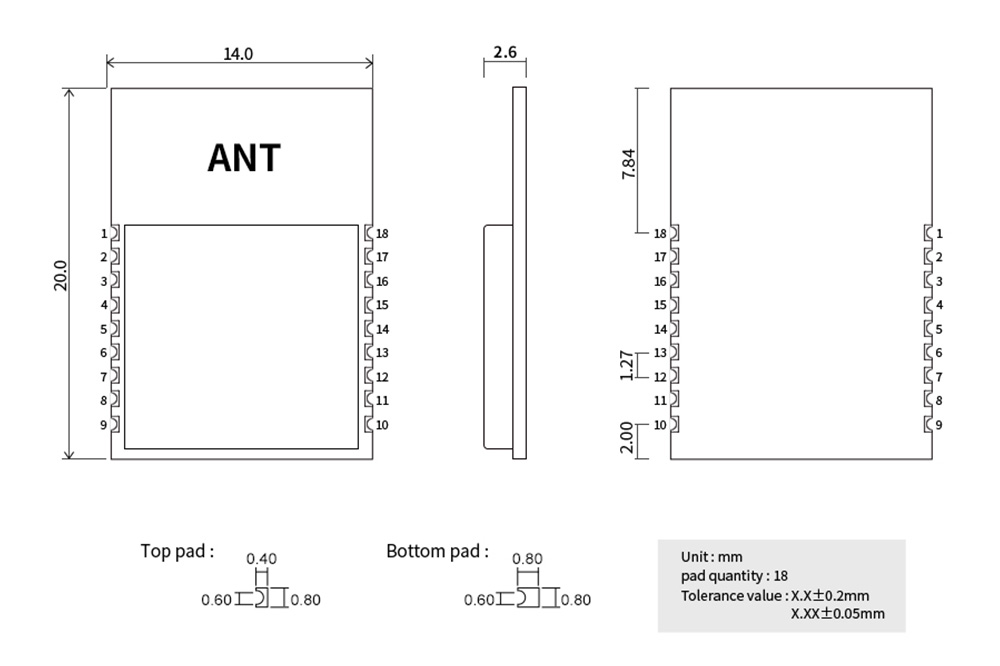

| 接口方式 | 郵票孔 | 1.27mm間距 | |
| 外形尺寸 | 14*20mm | ±0.2mm | |

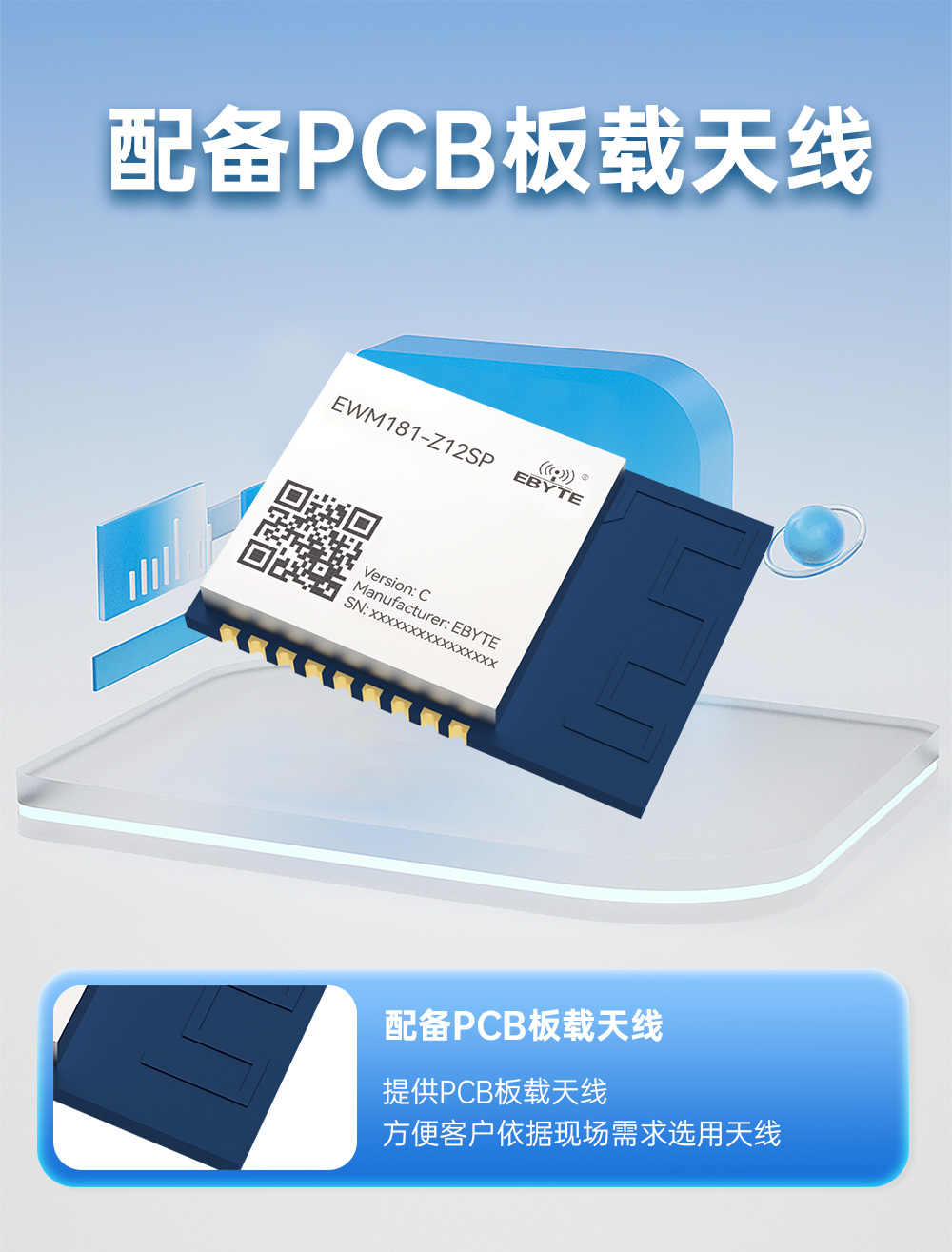

| EWM181-Z12SP天線接口 | PCB | 等效阻抗約50Ω | |
| EWM181-Z12SX天線接口 | IPEX | 等效阻抗約50Ω | |
| EWM181-Z12SP產品重量 | 1.0g | ±0.1g | |
| EWM181-Z12SX產品重量 | 1.3g | ±0.1g | |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 2 | WKP | 輸入 | 模組休眠喚醒引腳,低電平喚醒，默認上拉 |
| 3 | NWK_KEY | 輸入 | 一鍵組網引腳，10ms~1000ms低電平配網，5s低電平重置網絡，默認上拉 |
| 4 | PD4 | 輸入/輸出 | 預留，用戶無需關注 |
| 5 | PA7 | 輸入/輸出 | 預留，用戶無需關注 |
| 6 | PD2 | 輸入/輸出 | 預留，用戶無需關注 |
| 7 | PD7 | 輸入/輸出 | 預留，用戶無需關注 |
| 8 | PB7 | 輸入/輸出 | 預留，用戶無需關注 |
| 9 | PB6 | 輸入/輸出 | 預留，用戶無需關注 |
| 10 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 11 | VCC | 輸入 | 供電電源，2.0~3.6V直流供電 |
| 12 | TXD | 輸出 | 串口數據輸出 |
| 13 | RXD | 輸入 | 串口數據輸入 |
| 14 | PC1 | 輸入/輸出 | 預留，用戶無需關注 |
| 15 | PC4 | 輸入/輸出 | 預留，用戶無需關注 |
| 16 | LINK | 輸出 | 網絡狀態指示燈，高電平網絡有效，默認低電平 |
| 17 | PC0 | 輸入/輸出 | 預留，用戶無需關注 |
| 18 | RST | 輸入 | 復位引腳 |
