当前位置： 首页 >产品中心 >通信转换设备>USB转串口>E810-TTL-01

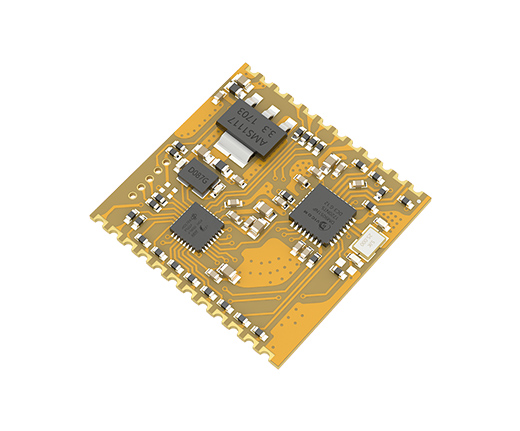

E810-TTL-01 串口转以太网模块

接口信号：以太网

接口方式：TTL

产品尺寸：24*25mm

产品重量：2.34g

产品简介：E810-TTL-01是一款体积小，功能强大的串口转以太网模块。实现了RJ45网口与TTL串口之间的数据透明传输。模块搭载M0+系列32位处理器，运行速率快，效率高。具备自适应网络速率（最高支持100M全双工）、TCP Server、TCP Client、UDP Server、UDP Client四种通信机制。模块操作简单，用户可直接通过上位机对模块进行参数配置。轻松实现数据传输。

温馨提示：该产品已下架，批量可发起生产。

技术手册
样品购买
概述特点
概述特点 性能参数 引脚定义 相关下载 订购方式 知识应用 系列产品

E103-W01-IPX-概述特点

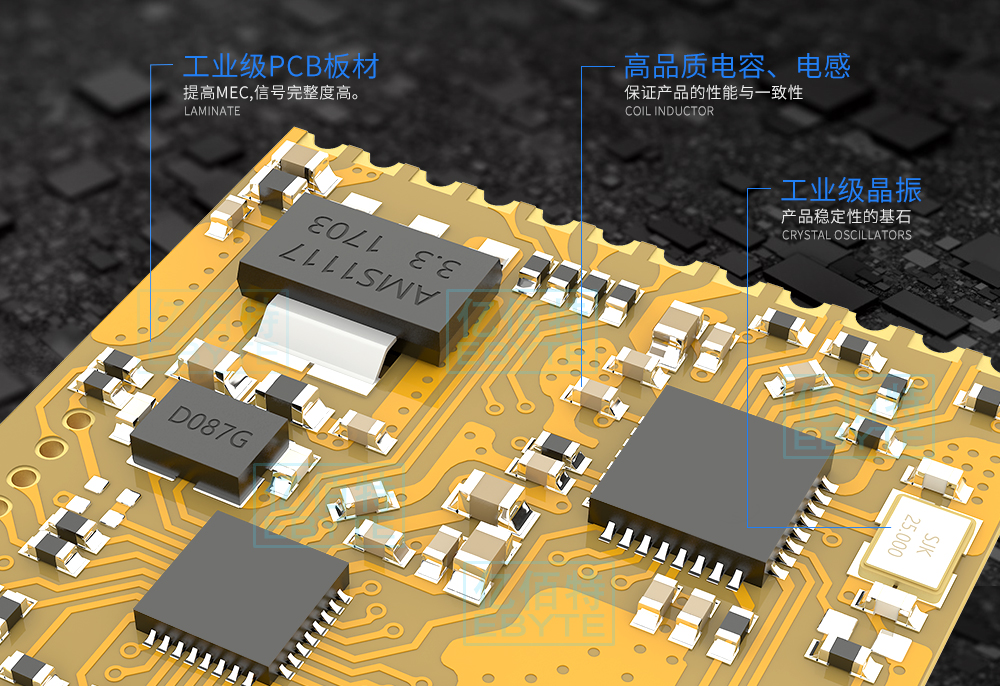

产品规格、特性描述
模块尺寸
24 * 25mm
PCB工艺

2层板，无铅工艺，机贴

接口方式
2.0mm间距，贴片
供电电压
4.5-5.5V DC（建议5V@200mA）
串口标准
1200~921600bps
串口通信电平
3.3V，若接5V，需电平转换
网口规格

RJ45，10/100Mbps

网络协议
IP、 TCP/UDP、ARP、 ICMP、 IPV4
IP 获取方式
静态 IP、 DHCP
域名解析
支持
用户配置
上位机软件配置、AT指令配置
简单透传方式

TCP Server 、TCP Client 、 UDP Server 、 UDP Client

TCP Server 连接
支持最多 6 路 TCP 连接
配套软件
参数配置软件
打包机制
200字节打包长度
工作电流
139mA
工作温度

-40 ~ +85℃，工业级

工作湿度
10% ~ 90%，相对湿度，无冷凝
储存温度
-40 ~ +125℃，工业级

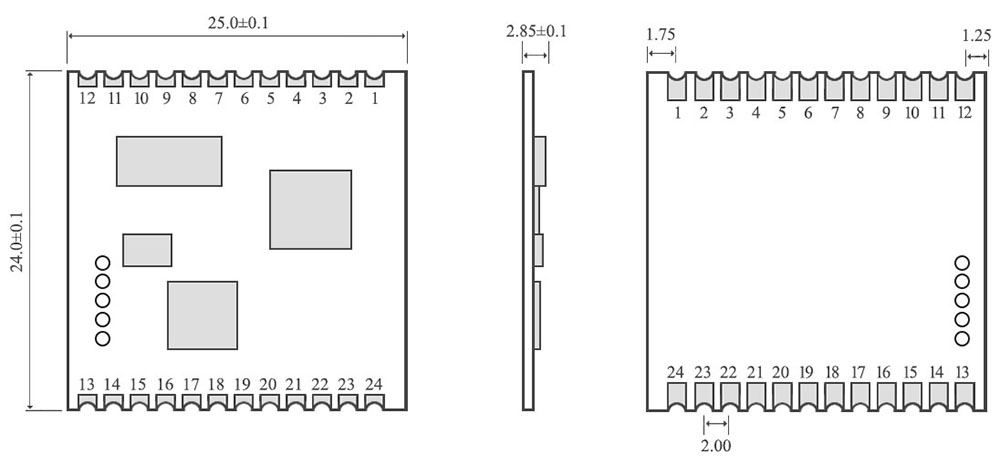

E810-TTL-01_Size

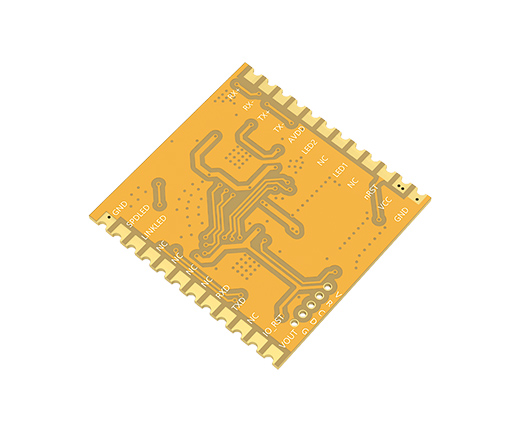

序号
引脚引脚方向备注
1RX+
输入    接收信号+，走线时尽量短，和RX-走差分线
2RX-
输入    接收信号-，走线时尽量短，和RX+走差分线
3TX+
输出
    发信号+，走线时尽量短，和TX-走差分线
4TX-
输出
    发信号-，走线时尽量短，和TX+走差分线
5AVDD-    PHY芯片控制电压输出，接网络变压器的中心抽头
6LED2输出    串口收发指示灯，低电平有效，需串联限流电阻到3.3V电源
7NC-    请务必悬空
8LED1输出
    远端建立连接指示灯，低电平有效，需串联限流电阻到3.3V电源
9NC-    请务必悬空
10nRST输入
    模块整体复位引脚，低电平有效
11VCC-    电源，4.5-5.5V DC
12GND-    地线，连接到电源参考地
13VOUT-    3.3V输出（约150mA输出能力），主要用于LED供电
14IO_RST输入
    模块全部配置参数恢复到出厂设置，低电平有效
15NC-    请务必悬空
16TXD输出
    UART发送数据，TTL电平通信电压仅支持3.3V，若接5V需电平转换
17RXD输入
    UART接收数据，TTL电平通信电压仅支持3.3V，若接5V需电平转换
18NC-    请务必悬空
19NC-    请务必悬空
20NC-    请务必悬空
21NC-    请务必悬空
22LINKLED输出
    连接状态指示灯（RJ45），低电平有效，需串联限流电阻到3.3V电源
23SPDLED输出
    数据指示灯（RJ45），低电平有效，需串联限流电阻到3.3V电源
24GND-    地线，连接到电源参考地
       产品说明书
    【用户手册】E810-TTL-01_Usermanual_CN_v1.0.pdf  下载



       工具软件
    【参数配置】亿佰特网络配置工具_以太网  下载
    【调试助手】TCP IP调试助手  下载

       开发测试
    【封装文件】E810-TTL-01 下载


       亿佰特简介
    【企业简介】  下载



       在线购买
     【亿佰特官方淘宝店】：https://item.taobao.com
     【京东商城】：https://i-item.jd.com
     【阿里巴巴】：https://detail.1688.com


       批量采购/定制产品
    【销售专线】：4000-330-990         7x24小时销售服务热线
    【联系邮箱】：support@cdebyte.com


       技术咨询
    【在线提交】：http://www.ebyte.com/apple-technology.aspx
    【联系邮箱】：support@cdebyte.com
