| 射频参数 | 参数值 | 备注 |
| 工作频段 | 425~525 MHz | 出厂默认 433MHz（26MHz晶振） |
| 发射功率 | 20 dBm | 最大功率（约100mW） |
| 接收灵敏度 | -122 dBm | 空速 0.123kbps |
| 空中速率 | 0.123k~1Mbps | 出厂默认 0.123kbps |
| 实测距离 | 2000米 | 晴朗空旷环境，最大功率，天线增益5dBi，高度2m，空速0.123kbps |
| 硬件参数 | 参数值 | 备注 |

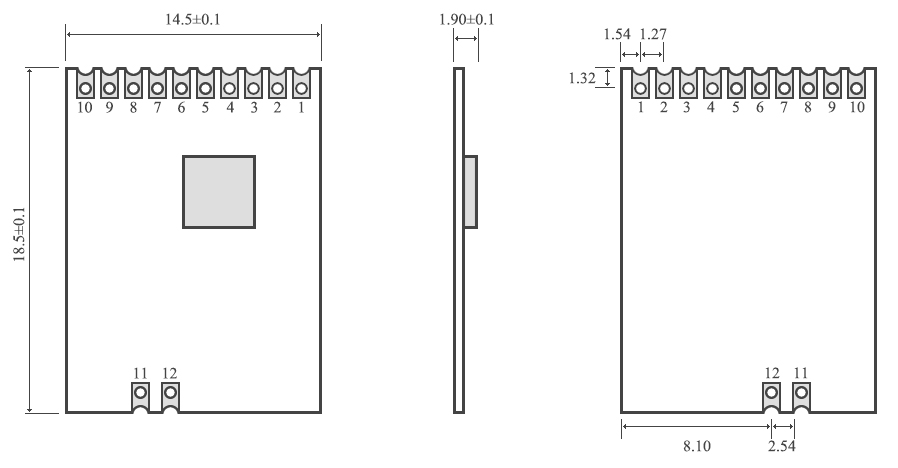

| 尺寸大小 | 14.5 * 18 mm | |
| 天线形式 | 邮票孔 | |
| 通信接口 | SPI | |
| 封装方式 | 贴片 | |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 电源电压 | 1.8 | 3.3 | 3.6 | V | |
| 通信电平 | 1.8 | 3.3 | 3.6 | V | |

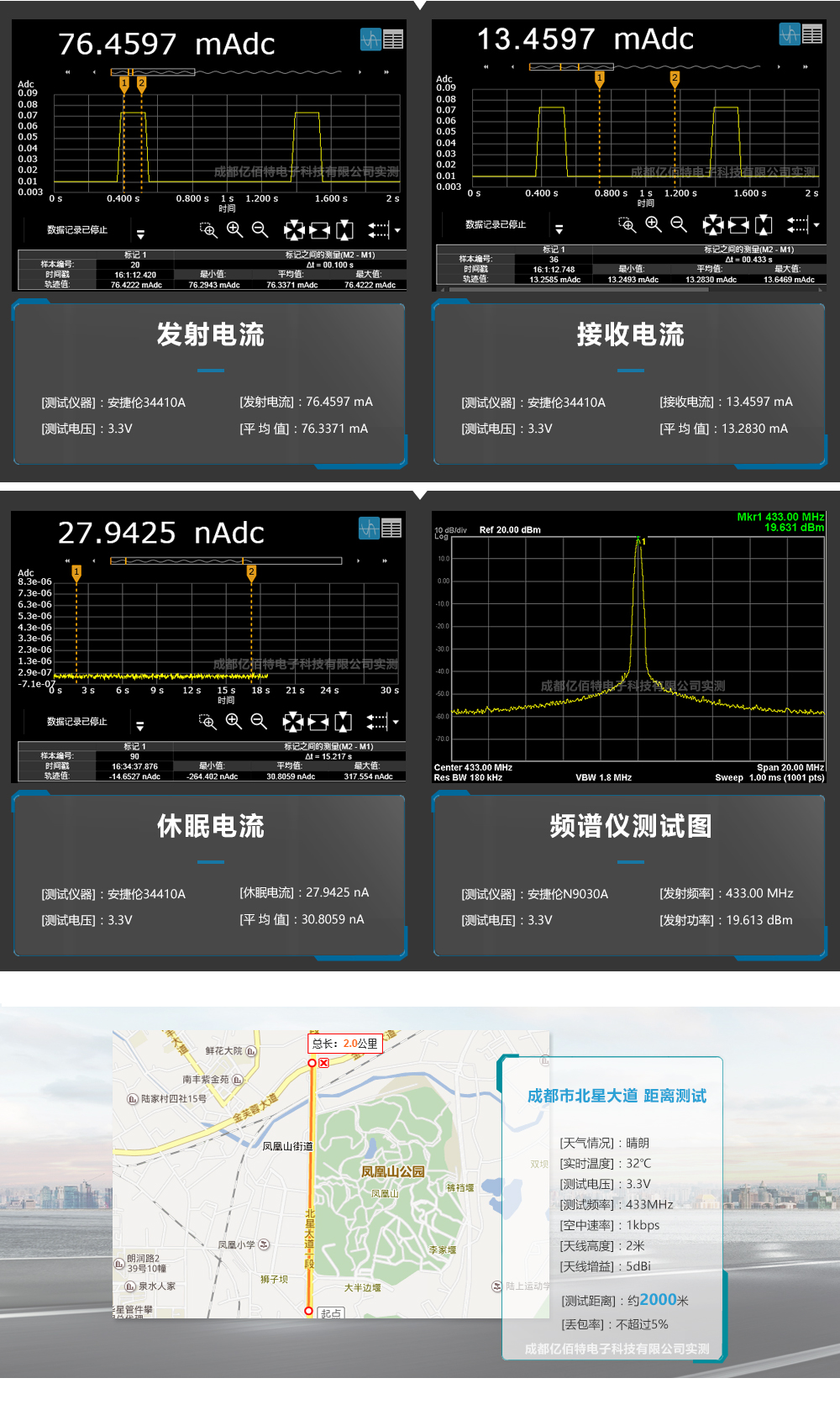

| 发射电流 | 76.4 | 83 | 91.3 | mA | 20dBm（100mW） |
| 接收电流 | 14.7 | 16.0 | 17.6 | mA | |
| 休眠电流 | 0.3 | 0.6 | 2.1 | μA | |
| 工作温度 | -40 | 20 | +85 | ℃ | |
| 工作湿度 | 10 | 60 | 90 | % | |
| 储存温度 | -40 | 20 | +125 | ℃ |

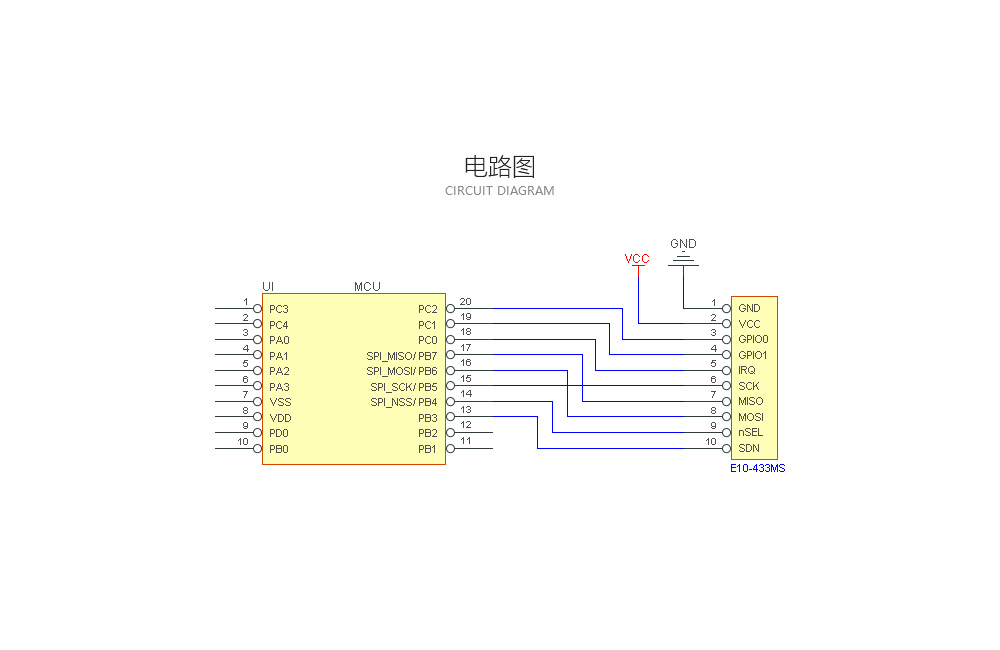

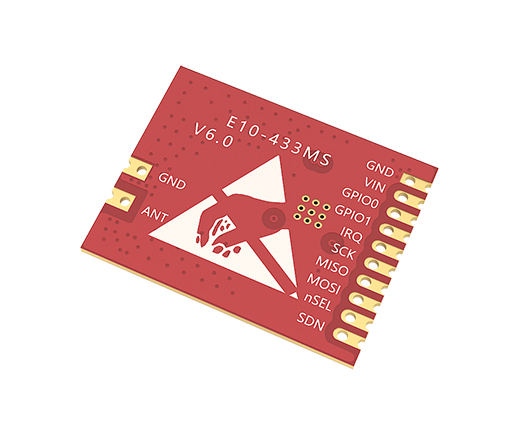

| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | VCC | - | 供电电源，范围1.8~3.6V之间，推荐3.3V，建议外部增加陶瓷滤波电容 |
| 3 | GPIO0 | 输出 | 可配置的通用 GPIO 口（详见 SI4463 手册） |
| 4 | GPIO1 | 输出 | 可配置的通用 GPIO 口（详见 SI4463 手册） |
| 5 | IRQ | 输出 | 模块中断输出引脚 |
| 6 | SCK | 输入 | 模块SPI时钟引脚 |
| 7 | MISO | 输出 | 模块SPI数据输出引脚 |
| 8 | MOSI | 输入 | 模块SPI数据输入引脚 |
| 9 | nSEL | 输入 | 模块片选引脚，用于开始一个SPI通信 |
| 10 | SDN | - | 模块工作使能控制引脚，工作时为低电平（详见 SI4463 手册） |
| 11 | ANT | - | 天线 |
| 12 | GND | - | 地线，连接到电源参考地 |
| 在线购买 |
| 该产品已下架停产，批量可发起生产。 |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：弹簧天线是单独单点接地就可以了还是需要后面的地层，对铺铜面积有没要求 |
| 答：看弹簧天线如何安装，天线孔旁边的地孔能连接就连上，若弹簧靠近底板，能掏空尽量掏空，不能掏空的话，弹簧下方不要铺地。 |
| ★ 问：晶振的精度是多少？ |
| 答：26M/10ppm |
| ★ 问：从WDS配置成250kbps的datarate。为啥从寄存器算出来要比这个大10倍呢？为0x26，0x25，0xA0 |
| 答：以软件计算为准就行了,不用人工计算. |
| ★ 问：请问SI4463的STM32的DEMO是根据哪个型号单片机写的？ |
| 答：SI4463的STM32的DEMO是根据STM32F1xx系列单片机写的 |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E10-868MS30 | SPI | SI4463 | 868M | 30 | 6 | 0.123~1M | 贴片 | 25*40 | 稳定可靠，内置PA+LNA | ||
| E10-915MS30 | SPI | SI4463 | 915M | 30 | 6 | 0.123~1M | 贴片 | 25*40 | 稳定可靠，内置PA+LNA | ||
| E10-915MS20 | SPI | SI4463 | 915M | 20 | 2.5 | 0.123~1M | 贴片 | 15*20 | 稳定可靠，双天线可选 | ||
| E10-868MS20 | SPI | SI4463 | 868M | 20 | 2.5 | 0.123~1M | 贴片 | 15*20 | 超小体积，稳定可靠 | ||
| E10-433MS1W | SPI | SI4463 | 433M | 30 | 6 | 0.123~1M | 贴片 | 25*37 | 稳定可靠，内置PA+LNA | ||
| E10-433MD3 | SPI | SI4438 | 433M | 20 | 2 | 0.123~1M | 贴片 | 18.1*22.1 | 稳定可靠，抗干扰力强 | ||
| E10-433MD-SMA | SPI | SI4463 | 433M | 20 | 2 | 0.123~1M | 直插 | 16.6*24 | 稳定可靠，可开发低功耗 | ||
| E10-433MS | SPI | SI4463 | 433M | 20 | 2 | 0.123~1M | 贴片 | 14.5*18 | 超小体积，可开发低功耗 |
