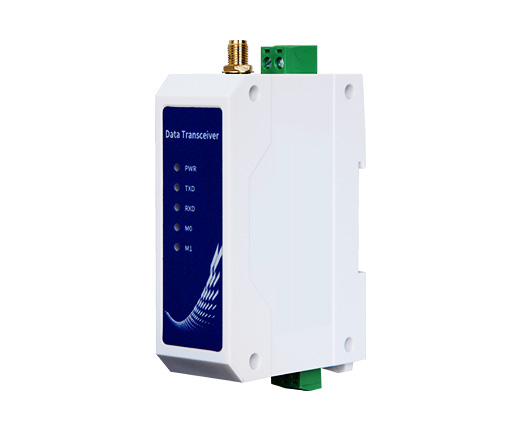

接口類型：RS485/RS232
發射功率：20/30dBm
通信距離：3/8km
產品尺寸：92*66*30mm 產品重量：95±5g

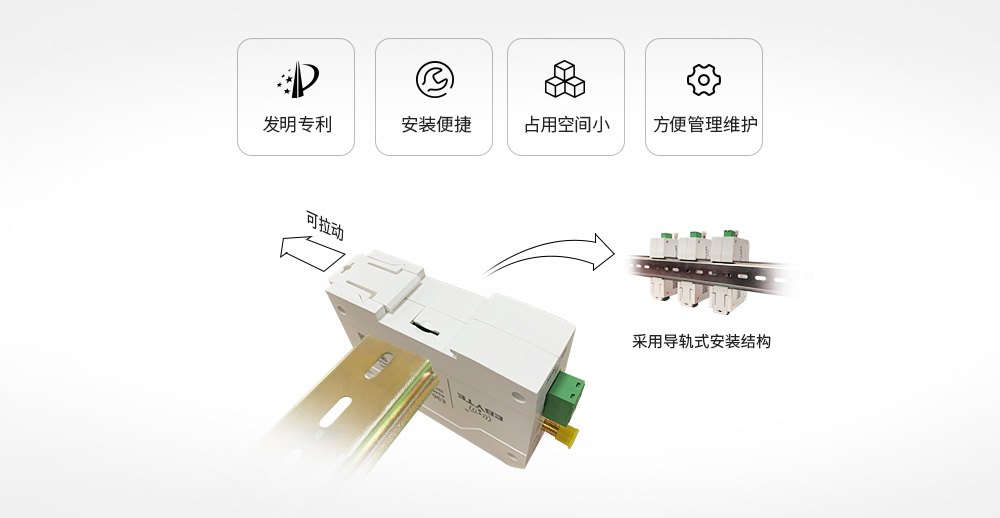

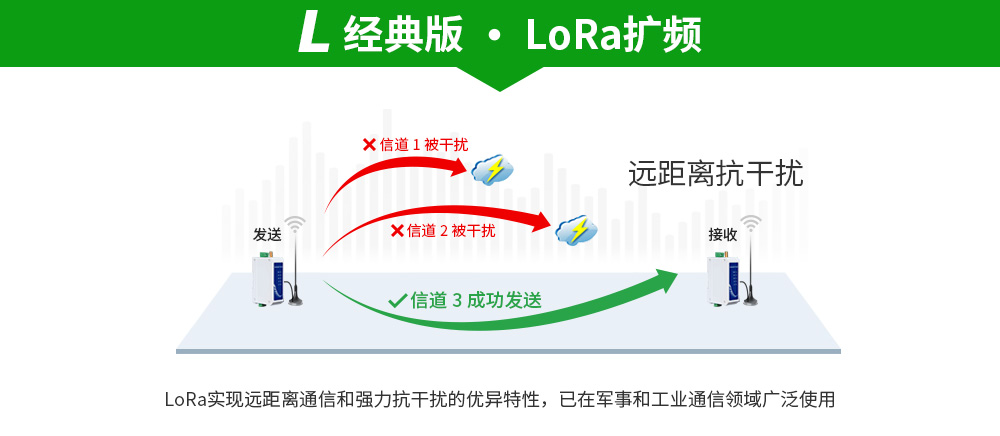

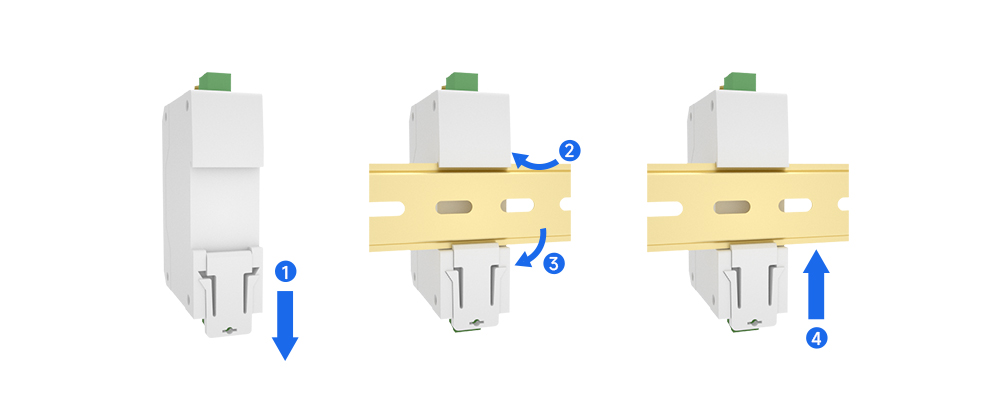

產品簡介：無線數傳電臺采用軍工級LoRa調制技術，具有多種傳輸方式，工作在(410～441MHz）頻段，數傳電臺提供透明RS485/RS232接口，導軌式安裝結構，支持AC85～265V/DC8～28V電壓輸入。LoRa擴頻技術將帶來更遠的通訊距離，更強的抗干擾能力。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已停產，停產商品批量可發起生產。
型號規格
| 型號規格 | 工作頻率 | 發射功率 | 參考距離 | 規格特性 | 推薦應用場景 |
| Hz | dbm | km | |||
| E95-DTU/E96-DTU(433Lxxx) | 410～441M | 20/30 | 3/8 | LoRa 擴頻抗干擾 | 適用于距離遠、易受干擾的環境 |
通用規格參數
| 序號 | 項目 | 規格 | 說明 |

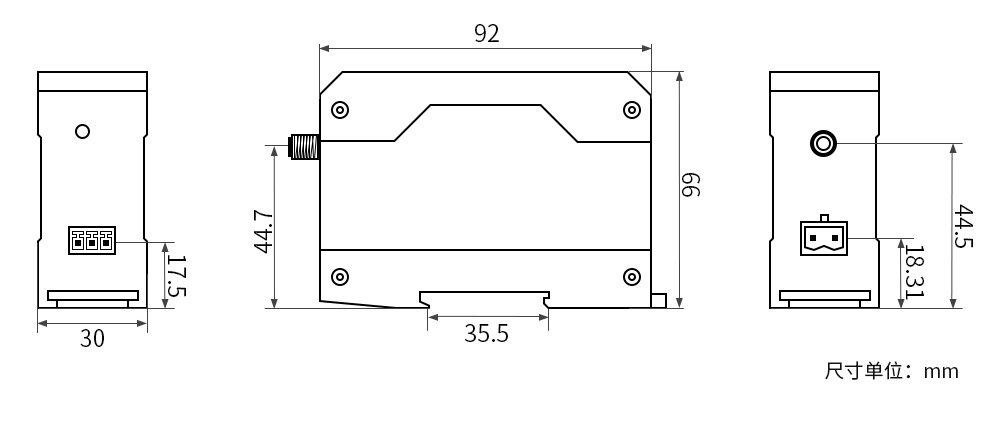

| 1 | 產品尺寸 | 92*66*30 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 95g | 重量公差 5g |
| 3 | 工作溫度 | -40℃～+85℃ | 滿足工業級使用需求 |
| 4 | 電壓范圍 | AC 85~265V DC 8～28V | 建議使用 AC 220V 或DC 12V |
| 6 | 通訊接口 | RS485/RS232 | 3.81 接線端子 |
| 7 | 波特率 | 出廠默認9600 | 波特率范圍 1200～115200 |
| 8 | 地址碼 | 出廠默認 0 | 共計 65536 個地址碼可設置 |
頻率范圍及信道數
| 型號規格 | 默認頻率 | 頻段范圍 | 信道間隔 | 信道數 |
| Hz | Hz | Hz | ||
| E95-DTU/E96-DTU(433Lxxx) | 433M | 410～441M | 1M | 32，半雙工 |
電流參數
| 型號規格 | 發射電流 mA | 守候電流 mA | ||
| 12V | 24V | 12V | 24V | |
| E95-DTU/E96-DTU(433Lxxx) | 45 | 26 | 10 | 7 |

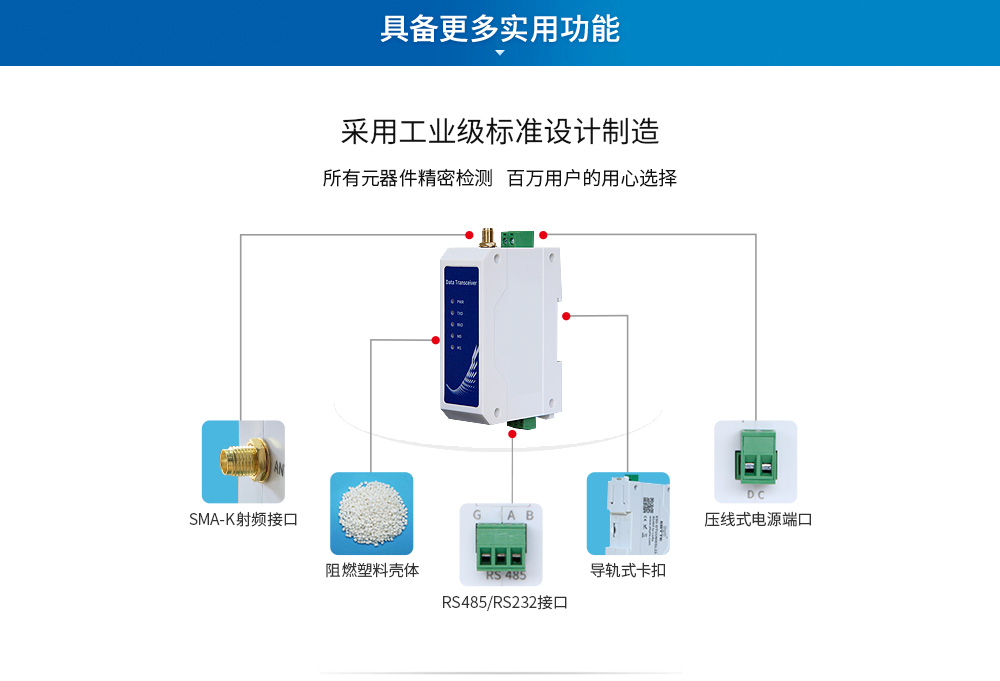

| 腳號 | 名稱 | 功能 | 說明 |

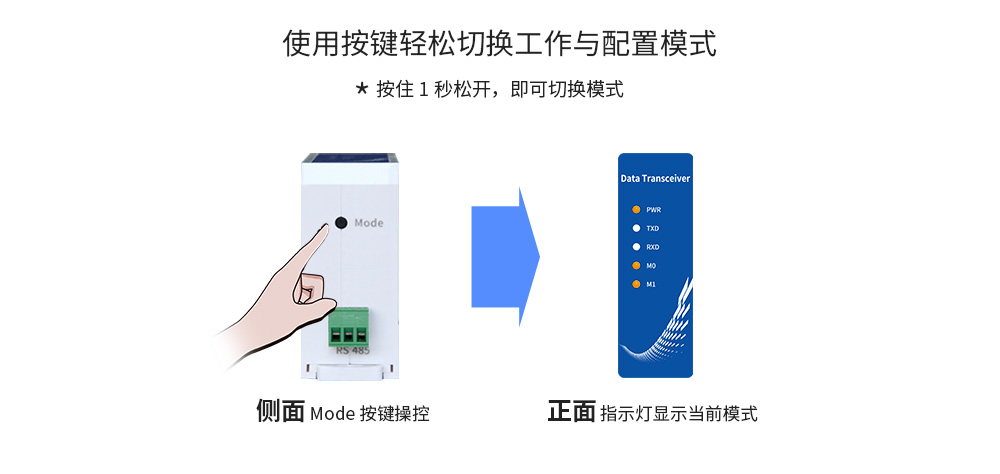

| 1 | Mode | 模式切換按鈕 | 工作模式切換控制 |
| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔 |
| 3 | AC/DC | 電源接口 | 交流/直流電源輸入端口，壓線式端口 |
| 4 | RS485/RS232 | RS485/RS232 通信端口 | 標準 RS-485/RS-232 接口 |
| 5 | PWR | 電源指示燈 | 電源接通時點亮 |
| 6 | TXD | 發送指示燈 | 發送數據時閃爍 |
| 7 | RXD | 接收指示燈 | 接收數據時閃爍 |
| 8 | MO | 模式指示燈 | 工作模式指示燈 |
| 9 | M1 | 模式指示燈 | 工作模式指示燈 |
| 產品說明書 |
【用戶手冊】E95&E96-DTU(433Lxxx)_UserManual_CN_V1.1  |
| ??????【應用文檔】天線使用注意事項 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【配置軟件】E9x-DTU(xxxLxx) |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】CE-E95-DTU(400SL22-485)  |
| 【FCC認證】FCC-E95-DTU(400SL22-485) |
| 【ROHS認證】ROHS-E95-DTU(400SL22-485) |
| 在線購買 |
| 該產品已下架，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：[email protected] |
| 技術咨詢 |
| 【在線提交】：http://enlgzep.cn/apple-technology.aspx |
| 【聯系郵箱】：[email protected] |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
