發射功率：30dBm
通信距離：10km

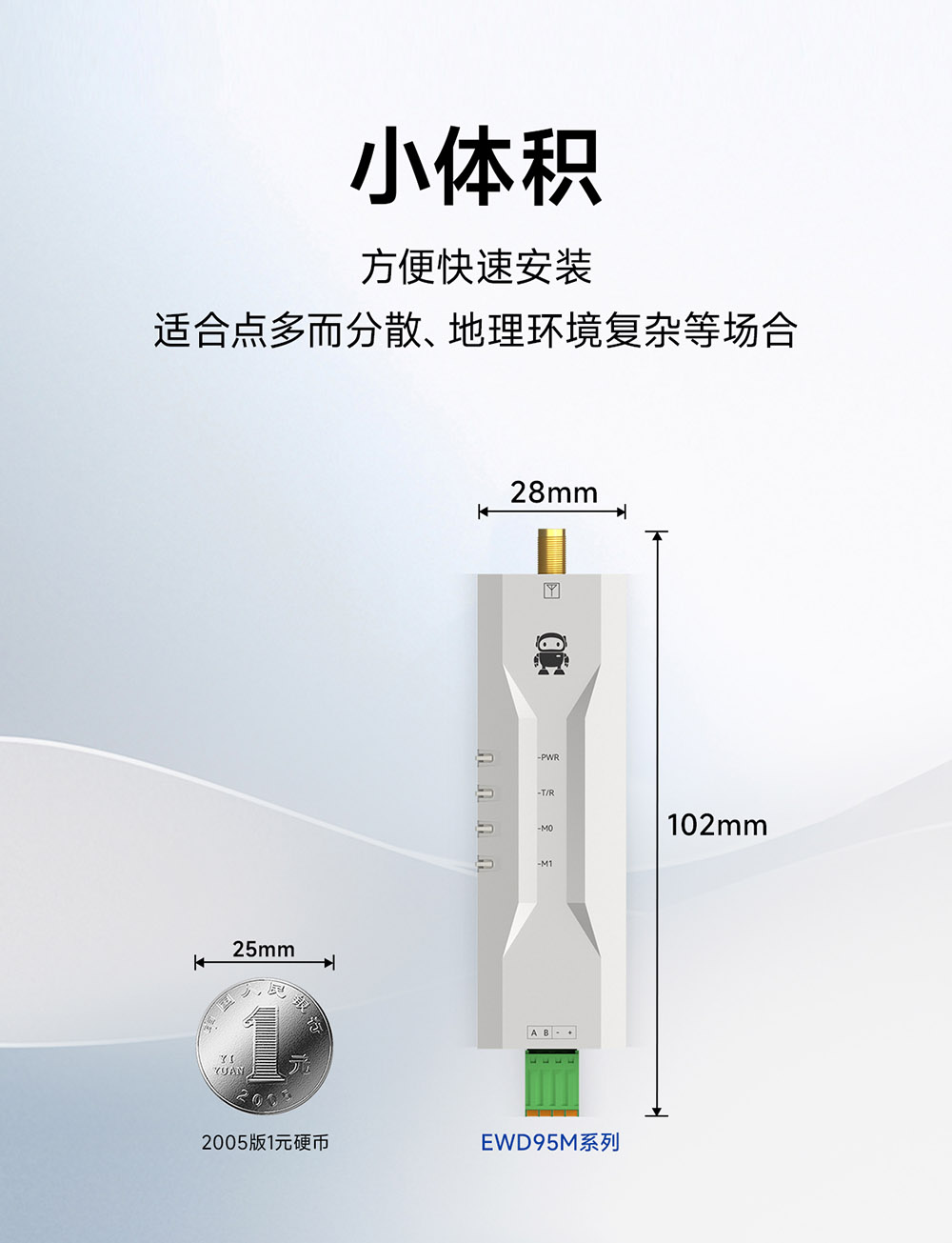

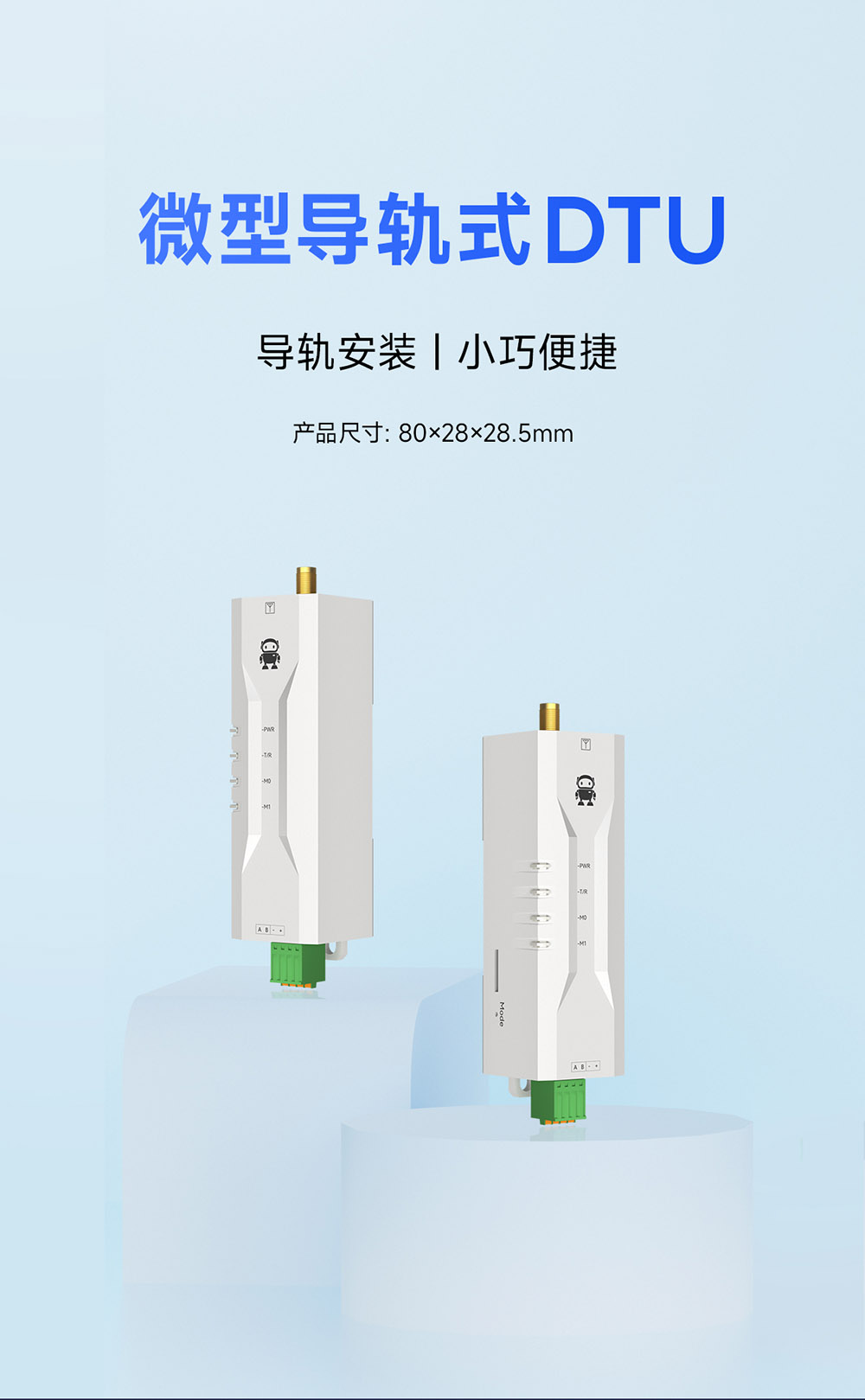

產品尺寸：80*28*28.5mm 產品重量：32g±2g

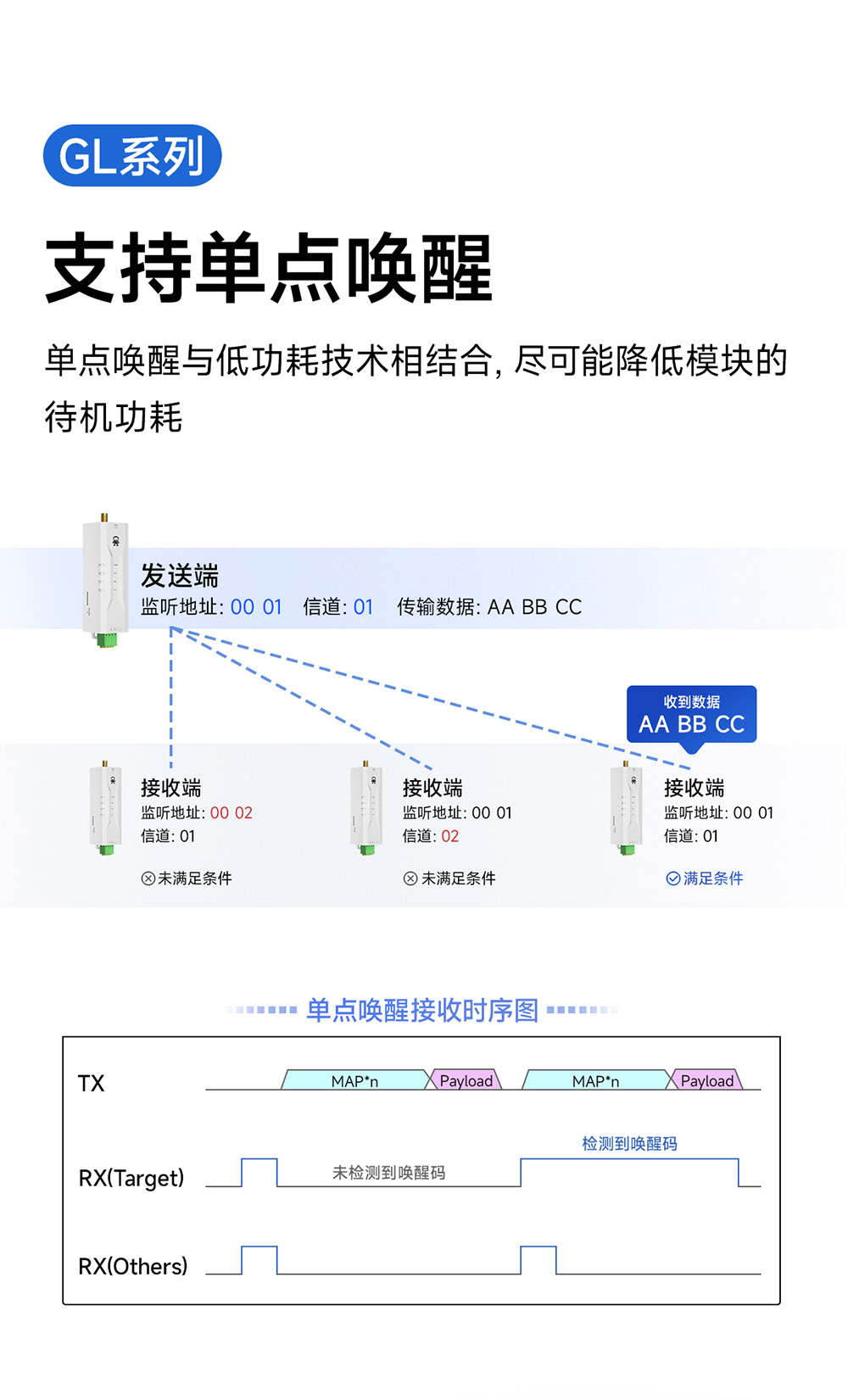

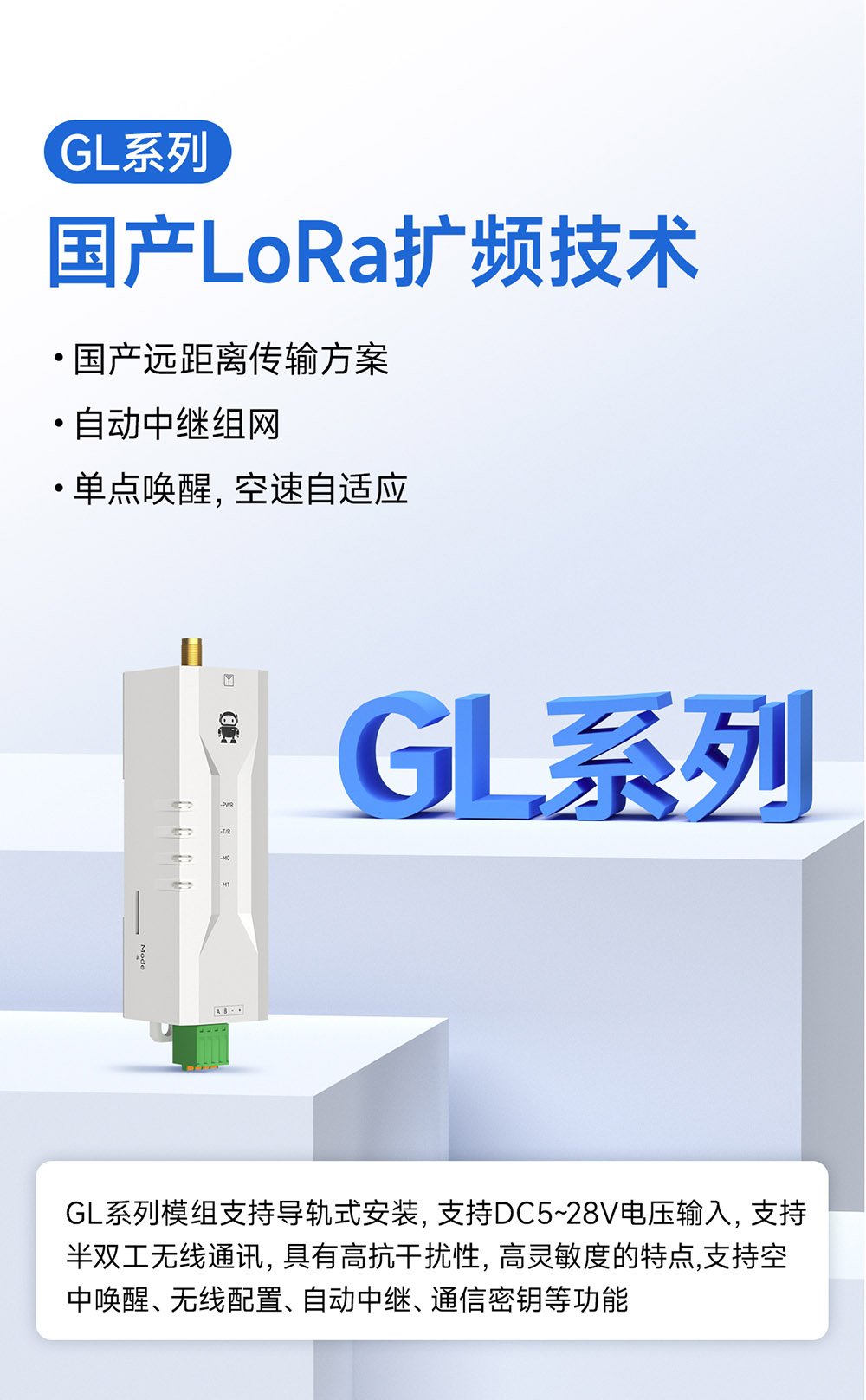

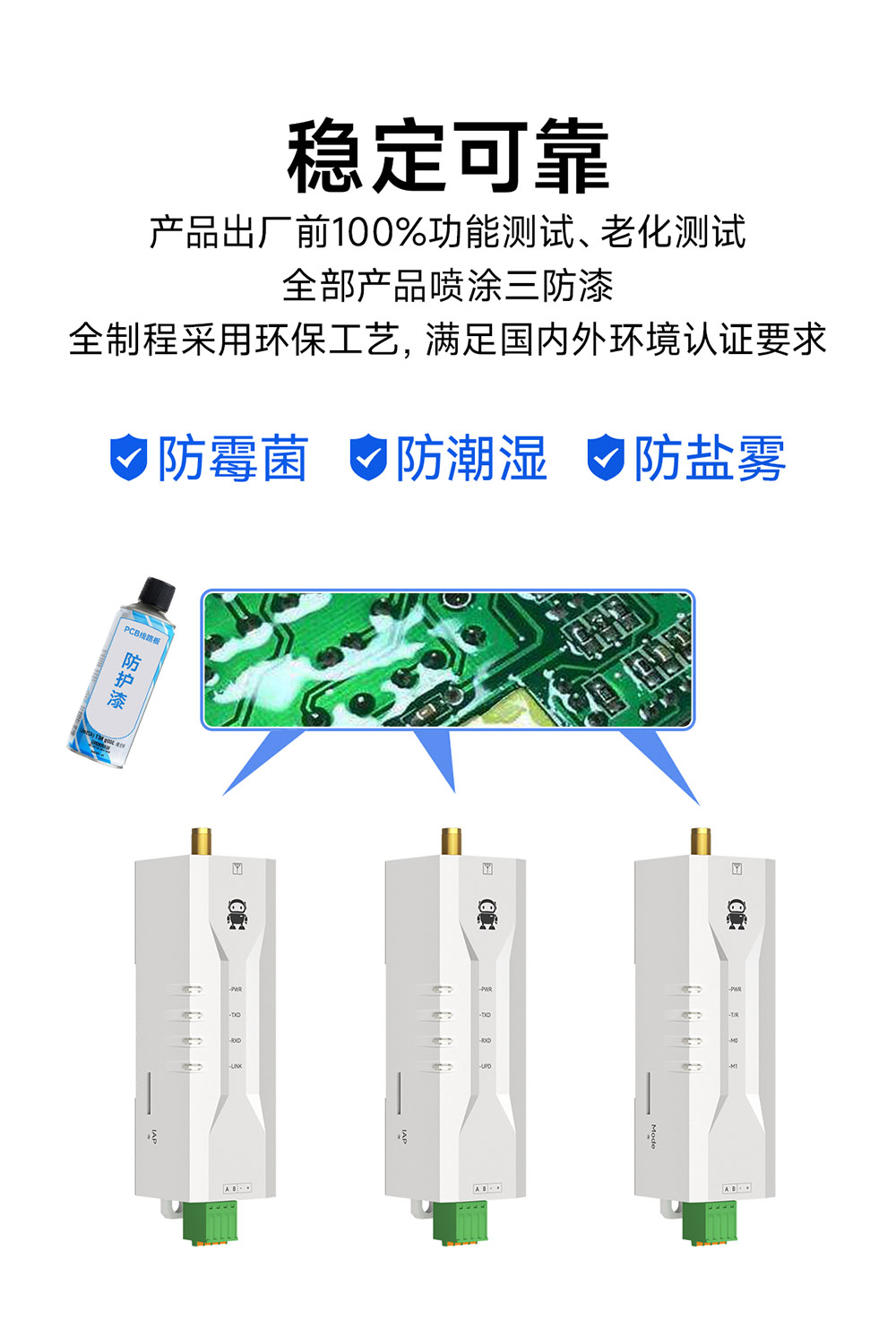

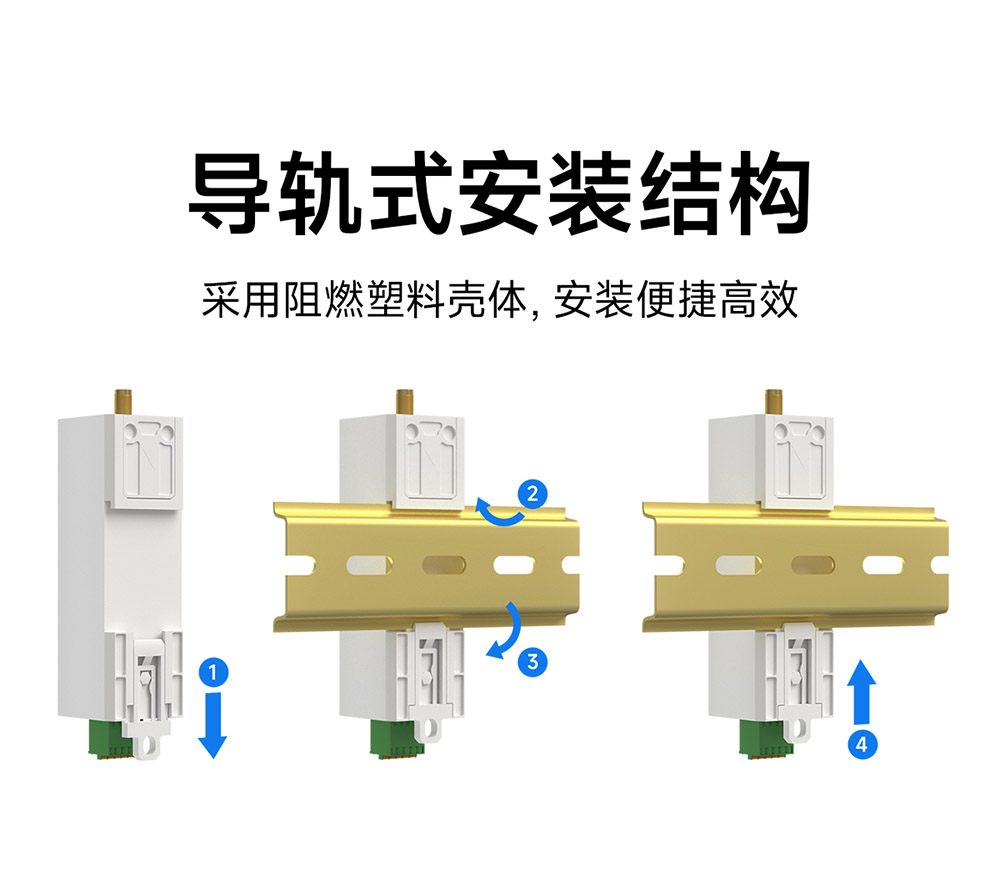

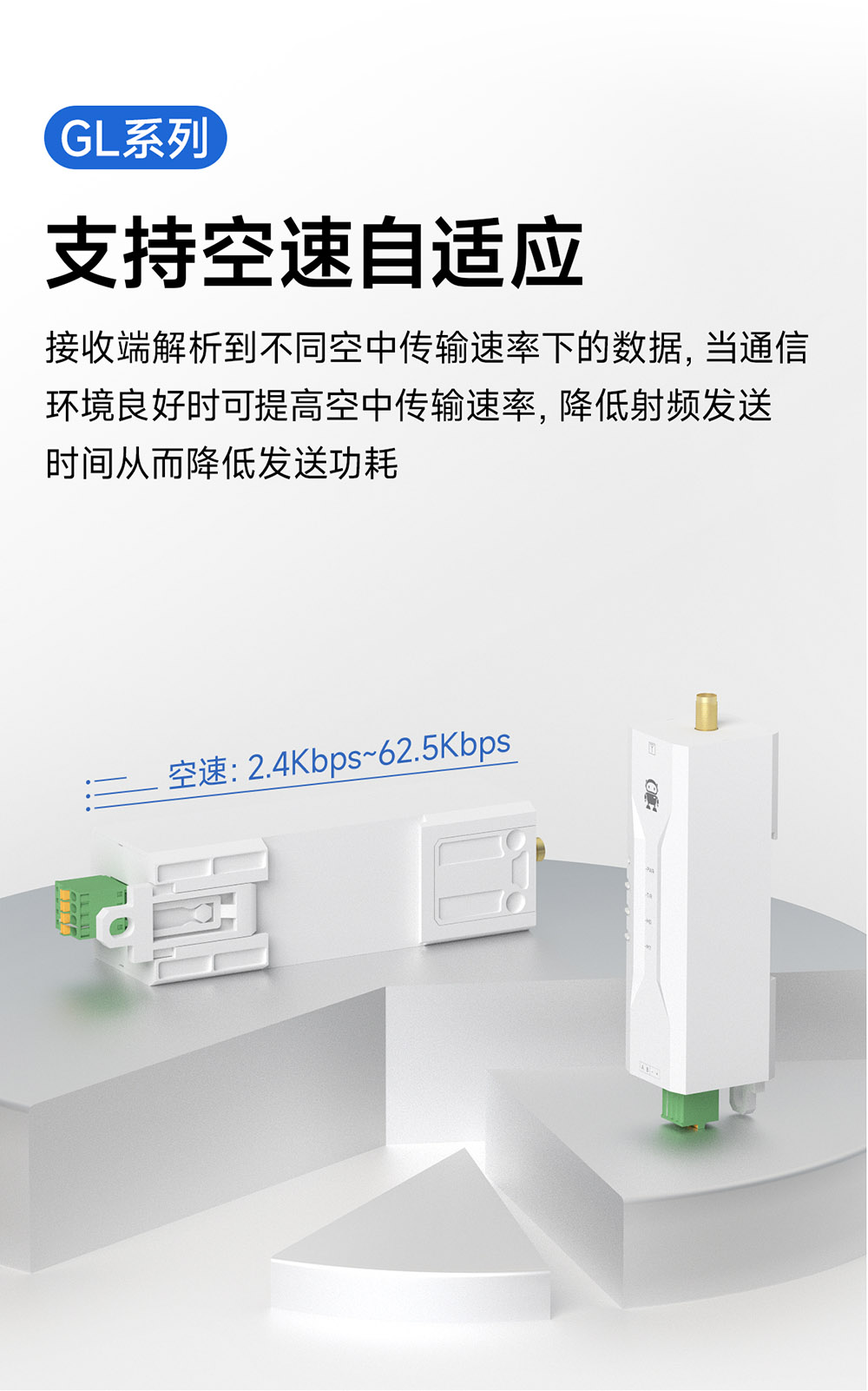

產品簡介：EWD95M-400GL30(485)是一款基于國產LoRa傳輸技術的無線數傳電臺，具有多種傳輸方式，工作在410.125～493.125MHz頻段，支持E290系列國產LoRa模組互通，提供透明RS485/RS232接口，采用塑料殼體，導軌式安裝結構，支持8～28V（DC）寬電壓輸入。采用全新一代ChirpIoT?擴頻技術，支持半雙工無線通訊，具有高抗干擾性，高靈敏度的特點；支持空中喚醒、無線配置、自動中繼、通信密鑰、AT指令、IAP升級等功能，支持分包長度設定。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。

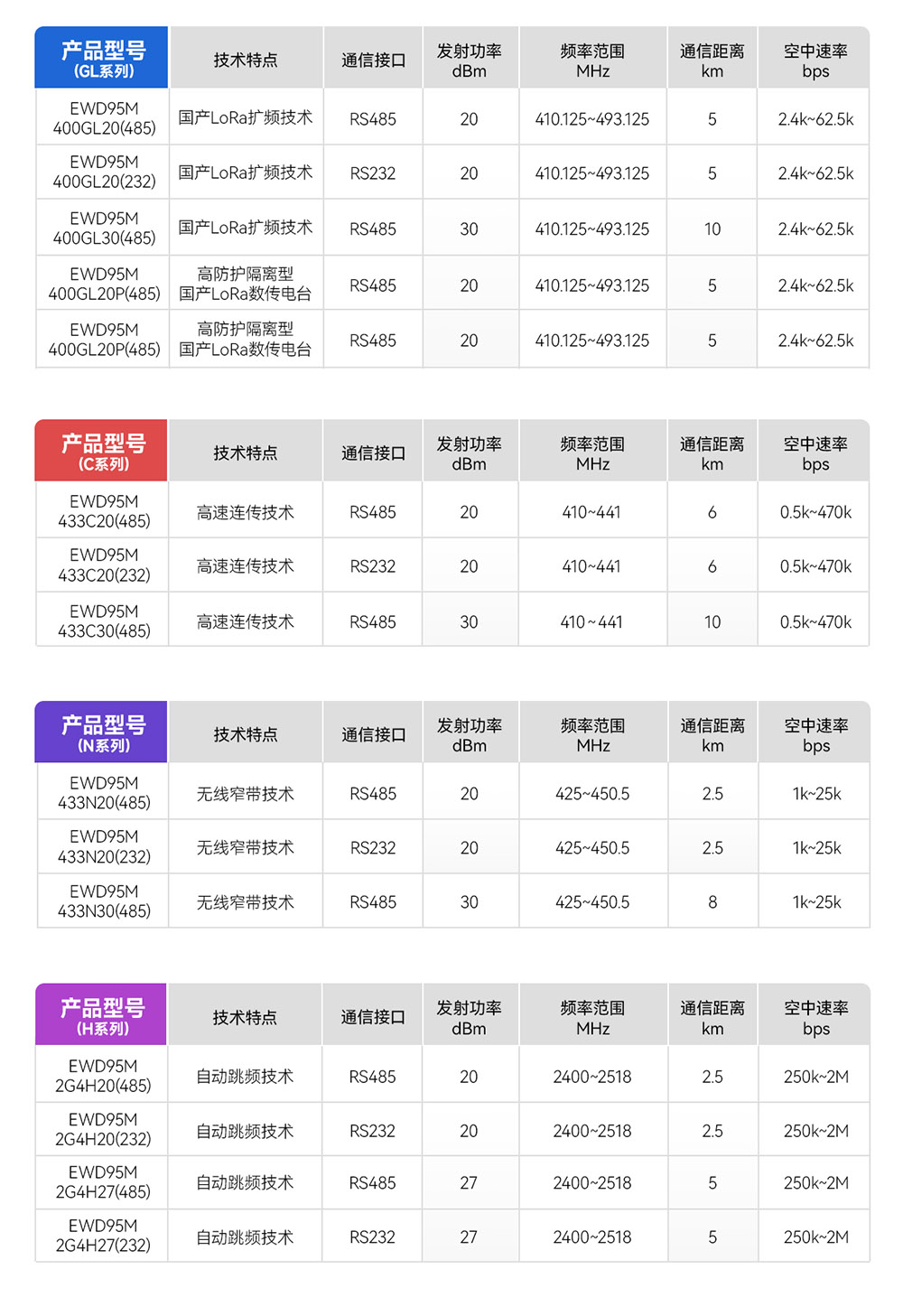

| 型號規格 | 工作頻率 | 發射功率 | 參考距離 | 空中速率 | 技術特性 |
| Hz | dBm | km | bps | ||
| EWD95M-400GL20(485) | 410.125～493.125M | 20 | 5 | 2.4～62.5k | 國產LoRa DTU |
| EWD95M-400GL20(232) | |||||
| EWD95M-400GL30(485) | 410.125～493.125M | 30 | 10 | 2.4～62.5k | 國產LoRa DTU |
| EWD95M-400GL20P(485) | 410.125～493.125M | 20 | 5 | 2.4～62.5k | 高防護隔離型國產LoRa DTU |
| EWD95M-900GL20P(485) | 850.125～930.125M | 20 | 5 | 2.4～62.5k | 高防護隔離型國產LoRa DTU |
| 序號 | 項目 | 規格 | 說明 |

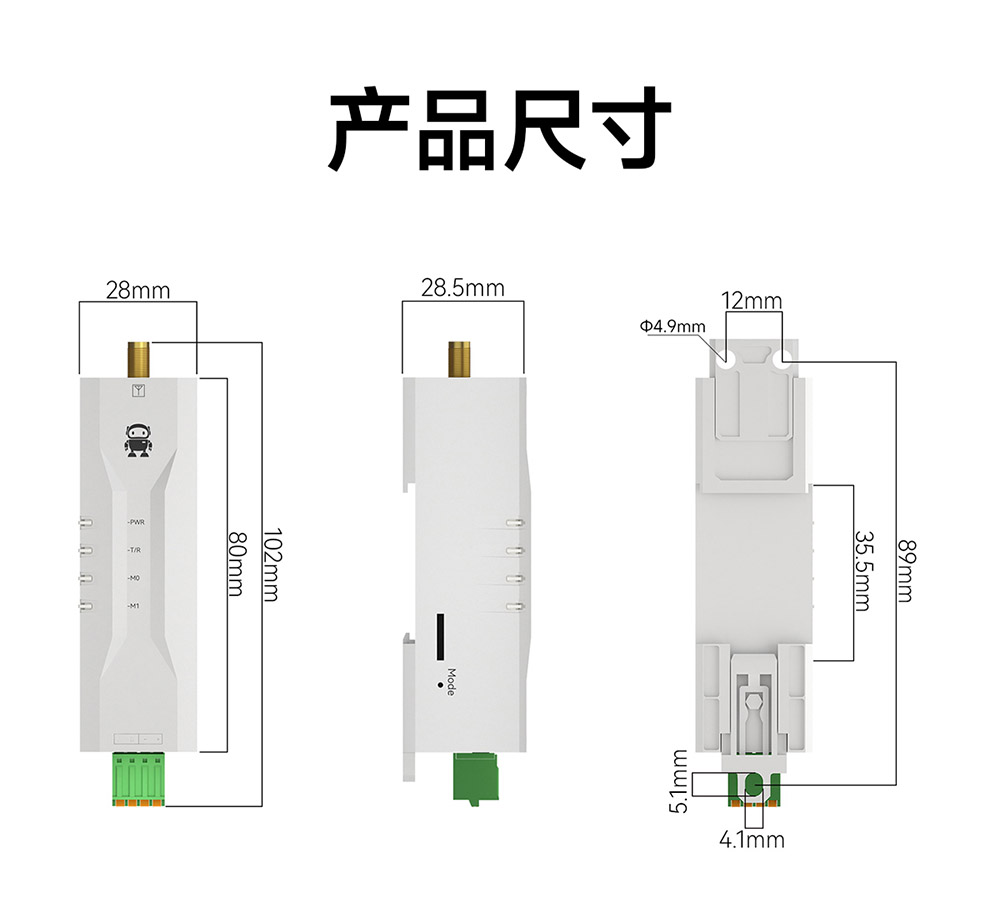

| 1 | 產品尺寸 | 80*28*28.5 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 32 g | 重量公差 2g |
| 3 | 工作溫度 | -40℃～+85℃ | 工業級 |
| 4 | 電壓范圍 | 8～28V（DC） | 直流版本建議使用12V或24V |
| 5 | 通訊接口 | RS485/RS232 | RS485、RS232二選一，以產品實物標識為準 |
| 6 | 波特率 | 出廠默認9600 | 波特率范圍1200～115200 |
| 7 | 地址碼 | 出廠默認0 | 共計65536個地址碼可設置 |
| 序號 | 名稱 | 功能 | 說明 |
| 1 | PWR | 電源指示燈 | 電源接通時點亮。 |
| 2 | T/R | 發送/接收指示燈 | 發送數據時閃爍燈為紅色，接收數據時閃爍燈為綠色。 |
| 3 | MO | 模式指示燈 | 工作模式指示燈。 |
| 4 | M1 | 模式指示燈 | 工作模式指示燈。 |

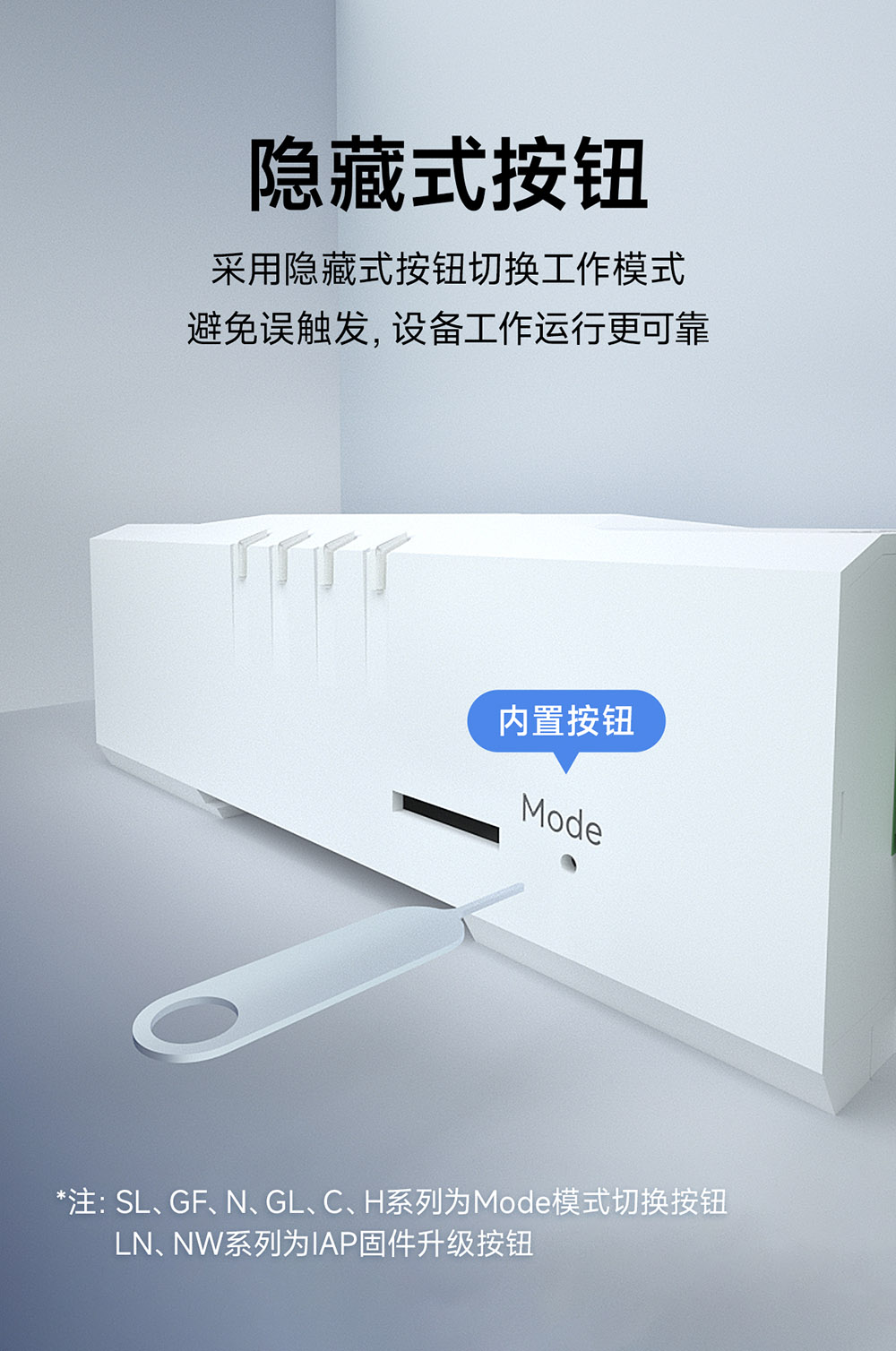

| 5 | Mode | 模式切換按鈕 | 工作模式切換控制。 |
| 6 | A | RS485信號A | RS485信號A |
| 7 | B | RS485信號B | RS485信號B |
| 8 | - | GND | 電源負 |
| 9 | + | VCC | 電源正（DC 5~28V） |
| 10 | ANT | 射頻接口 | SMA-K，外螺紋內孔。 |
★注意：將電臺與多臺設備相連接時出現通信不暢，而單臺設備時無此現象，請嘗試在485_A端子與485_B端子之間并聯120Ω電阻。

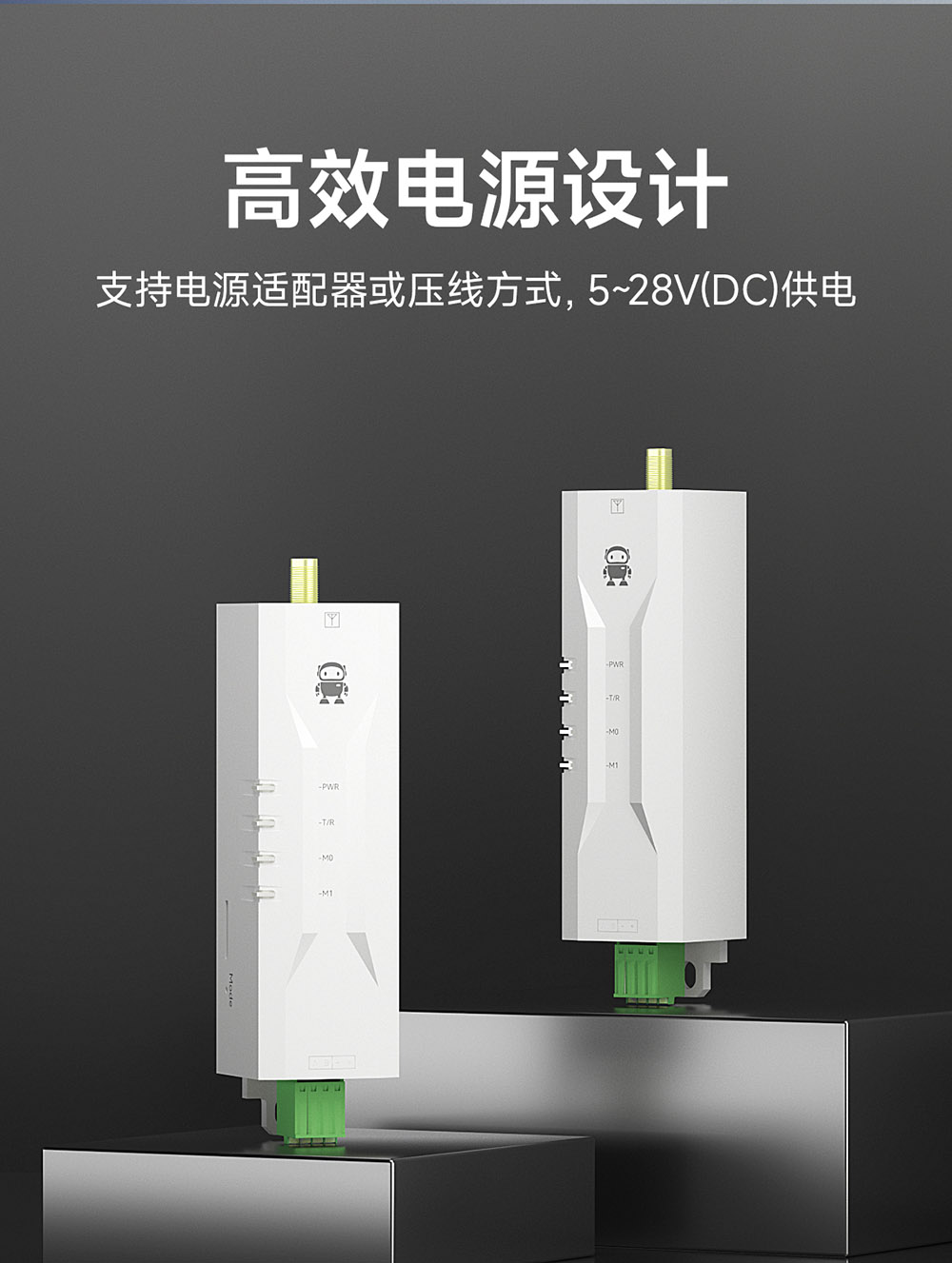

★EWD95M-400GLxx(xxx)可以使用8～28V（DC）電源供電，接線端口采用接線端子連接。
| 產品說明書 |
【用戶手冊】EWD95M-xxxGLxx_UserManual_CN  |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【配置軟件】EWD95M_Setting |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：[email protected] |
| 技術咨詢 |
| 【在線提交】：http://enlgzep.cn/apple-technology.html |
| 【聯系郵箱】：[email protected] |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |

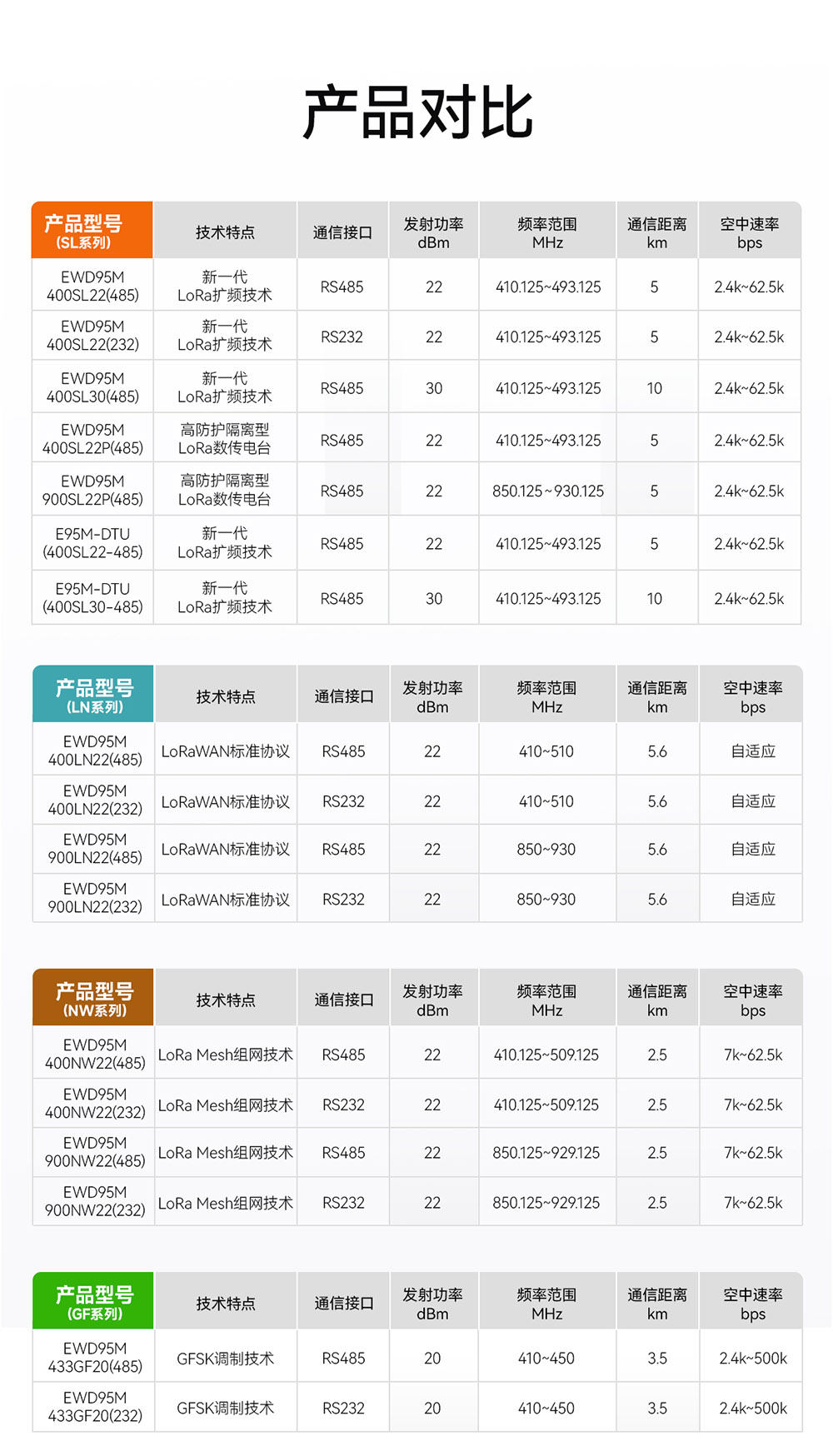

| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
