| 主要参数 | 参数值 |
| 支持频段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41 |
| LTE 特性 | 最大支持 non-CA CAT1 支持 VOLTE 支持 1.4MHz~20MHz 射频带宽 LTE-FDD：最大上行速率 5Mbps,最大下行速率 10Mbps LTE-TDD：上下行配置 2 最大上行速率 2Mbps，最大下行速 率 8Mbps；上下行配置 1 最大上行速率4Mbps，最大下行速率 6Mbps； |
| 天线选项 | SMA-K，外螺纹内孔，特征阻抗 50Ω |
| 数据接口 | 串口 |
| 波特率 | 支持最大 460800bps，默认 9600bps |
| 灵敏度 | FDD B1: -99dBm (10M) FDD B3: -99dBm (10M) FDD B5: -100dBm (10M) FDD B8: -99dBm (10M) TDD B34: -99dBm (10M) TDD B38: -99dBm (10M) TDD B39: -99dBm (10M) TDD B40: -100dBm (10M) TDD B41: -99dBm (10M) |
| 耗流（典型值）： | 驻网（连接服务器）：10mA @ 5v 入 网 静 态 ：50mA @ 5v 数 据 传 输 ：80mA @ 5v (受网络环境影响，仅供参考) |
| 工作温度 | -40℃ ～ +85℃ |
| 工作电压 | DC 5 ～ 18V |

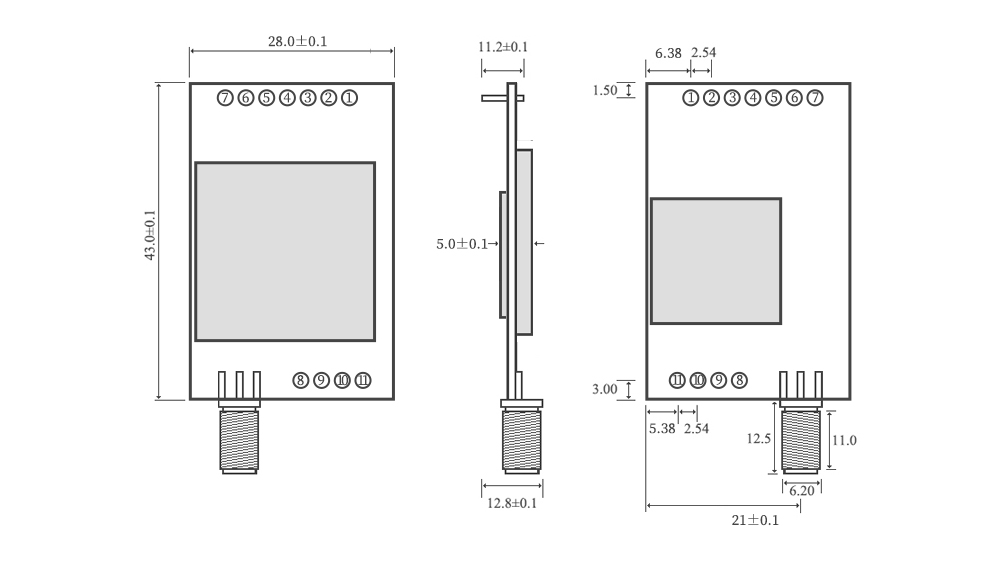

| 尺寸 | 55.6mm * 28mm * 11.6mm |
| SIM 卡座 | 使用 MICRO 自弹式 SIM 卡座 |

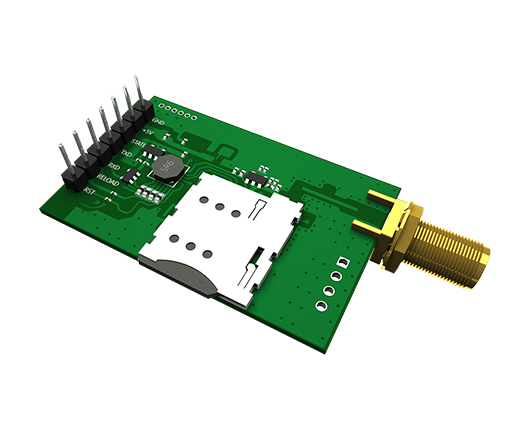

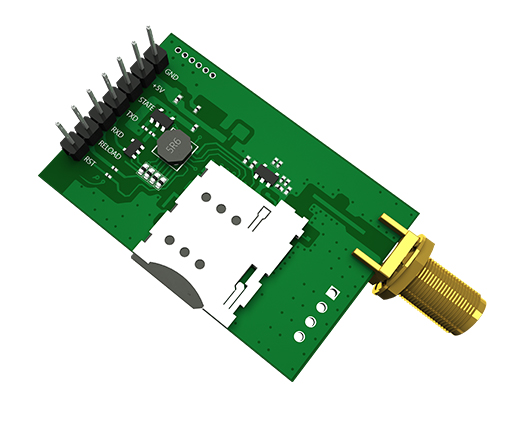

| 脚号 | 名称 | 功能 | 说明 |
| 1 | RST | 输入 | 模块复位 |
| 2 | RELOAD | 输入 | 低电平有效，持续 8 秒模块重启 |
| 3 | RXD | 输入 | 数据接收引脚，默认 3.3V，可兼容 5V 通信电平。 |
| 4 | TXD | 输出 | 数据发送引脚，默认 3.3V，可兼容 5V 通信电平。 |
| 5 | STATE | 输出 | 设备状态指示引脚 |
| 6 | +5V | 输入 | 模块电源正参考，电源范围：DC 5 ～18V |
| 7 | GND | 输入 | 模块地线 |
| 8～11 | GND | - | 固定作用 |
