| 基础参数 | 描述 |
| 频段 | LTE-FDD：B1 / B3 / B5 / B8 LTE-TDD：B34 / B38 / B39 / B40 / B41 |
工作电压 | DC 8 ～ 28V |
功耗(与环境以 及 其他因素有 关，仅供参考) | 待机：59mA @ 12V 入网：120mA @ 12V 传输：120mA @12V |
| SIM 卡座 | 使用标准 SIM 大卡卡座 |
| 尺寸 | 100 mm * 87 mm * 25 mm（长*宽*高） |
| 重量 | 215 g ± 5 g |
| 工作温度 | -40 ～ +80℃、5%～95%RH（无凝露） |
| 储存温度 | -40 ～ +85℃、5%～95%RH（无凝露） |
| 端口数 | 2 |
| 接口 | RS232（DB9 母头），RS485（2*5.08 mm 凤凰端子） |
| 波特率 | 1200 / 2400 / 4800 / 57600 / 9600 / 115200 / 230400 / 460800 |
| 数据位 | 8bit |
| 校验位 | None / Odd / Even |
| 停止位 | 1 / 2 bit |
| 链路数量 | 4 路 |
| 链路缓存 | 20K |
| 协议 | TCP / UDP / MQTT / HTTP |
| 心跳包 | IMEI / ICCID / SN / GPS（部分采用基站定位） / 自定义 |
| 注册包 | IMEI / ICCID / SN / 自定义，入网发送 /每包数据前带注册包 |
| 串口 | 配置工具、AT 指令配置 |
| 网络 | AT / JSON 配置参数 |
| 管理平台（配置） | 支持批量配置（http://cloud.ebyte.com） |
| USB | 使用升级工具，设备上电后完成自动升级 |
| 管理平台（升级） | 一键式批量升级 |
| 边缘采集 | 10 路，可以自动添加 Modbus CRC 校验 |
| 云监测 | 位置（基站定位，部分型号支持 GPS 定位，见产品规格表） 信号强度监测 数据流量监测 在线监测/配置 掉线报警 信号强度弱报警 数据流量超限报警 |

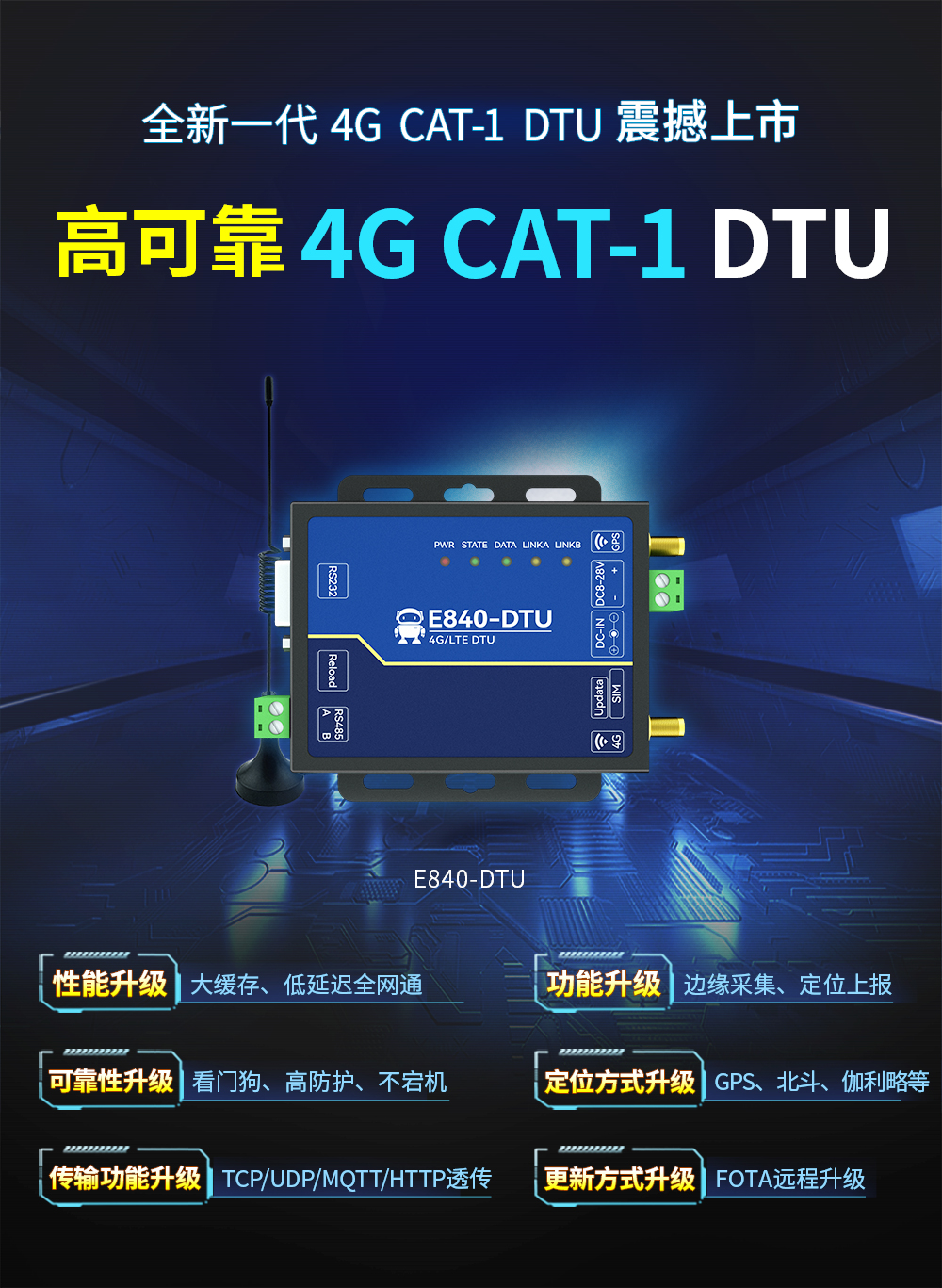

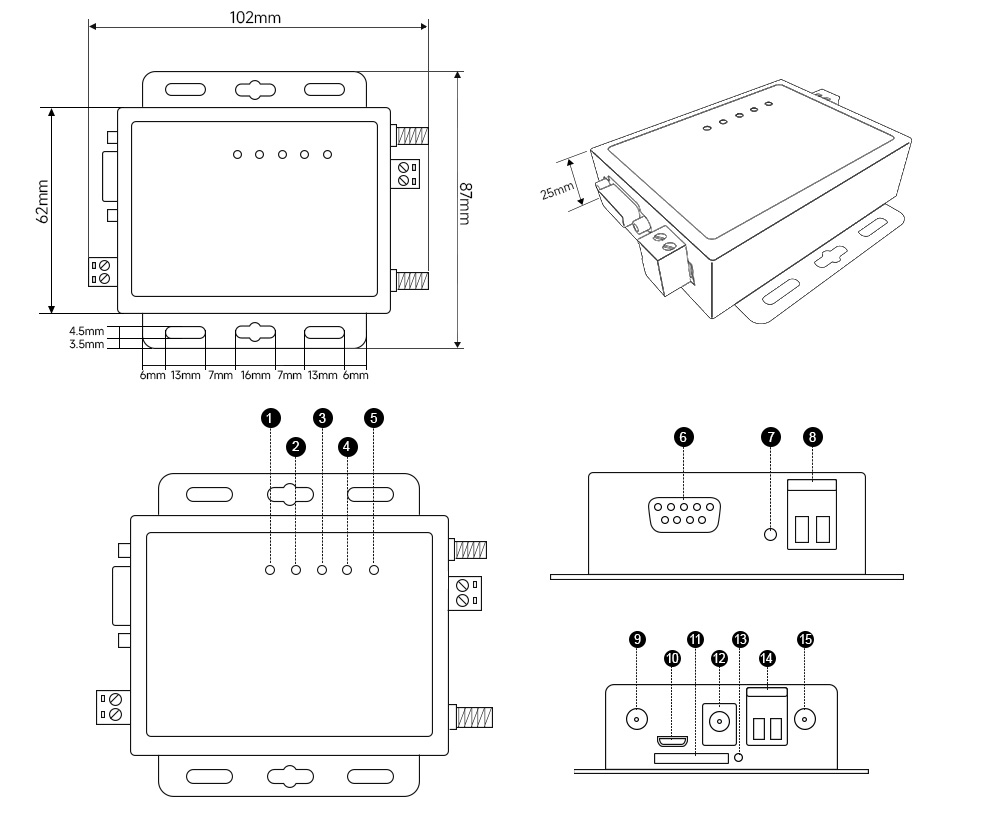

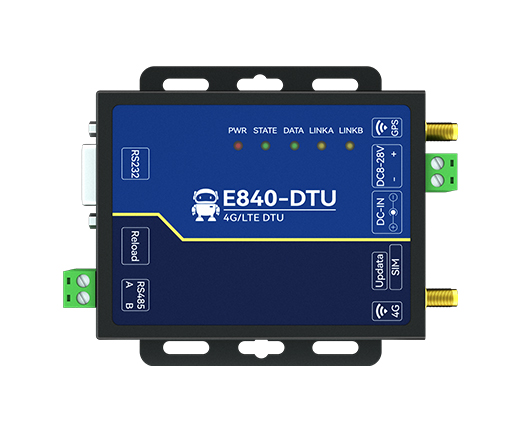

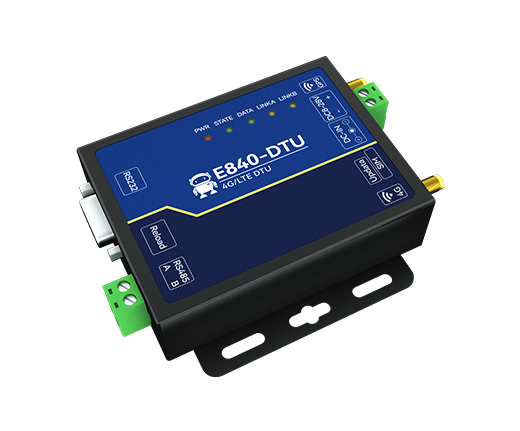

| 序号 | 名称 | 功能 | 说明 |
| 1 | POWER | 电源指示灯 | 通时点亮，DC 8～28V |
| 2 | STATE | 入网状态指示灯 | 常亮：设备附着网络成功； |
| 3 | DATA | 数据收发指示灯 | 发送/接收数据时闪烁 |
| 4 | LINKA | 链路 1 指示灯 | 常亮：第一链路正常连接服务器； 熄灭：链路 1 未启用或者无连接； |
| 5 | LINKB | 链路 2 指示灯 | 常亮：第二链路正常连接服务器； 熄灭：链路 2 未启用或者无连接； |
| 6 | RS232 | RS232 通信端口 | 标准 RS-232 接口 |
| 7 | Reload | 恢复出厂设置按钮 | 恢复出厂设置 |
| 8 | RS485 | RS485 通信端口 | 标准 RS-485 接口 |
| 9 | 4G | 射频接口 | SMA-K，外螺纹内孔，特征阻抗 50Ω |
| 10 | USB | 管理 | 暂不开放 |
| 11,13 | SIM | SIM 卡槽 | 使用标准 SIM 大卡 |
| 12,14 | DC-IN/DC8-28V | 电源接口 | 直流电源输入接口（8-28V），不可同时使用 |
| 15 | GPS | GPS 有源天线接口 | SMA-K，外螺纹内孔； |
