| 特性参数 | 描述 |
| 支持频段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B38/B39/B40/B41 WCDMA：B1/B8 TD-SCDMA：B34/B39 CDMA：BC0 GSM：900/1800MHz |
| LTE 特性 | 最大支持 3GPP R8 non-CA Cat 4 FDD 和 TDD |
| UMTS 特性 | 支持 3GPP R8 DC-HSDPA， HSPA+， HSDPA， HSUPA和 WCDMA |
| TD-SCDMA 特性 | 支持 CCSA Release 3 TD-SCDMA |
| CDMA2000 特性 | 支持 3GPP2 CDMA2000 1X Advanced 和 1xEV-DO Rev.A |
| GSM 特性 | R99： CSD 传输速率：9.6kbps， 14.4kbps |

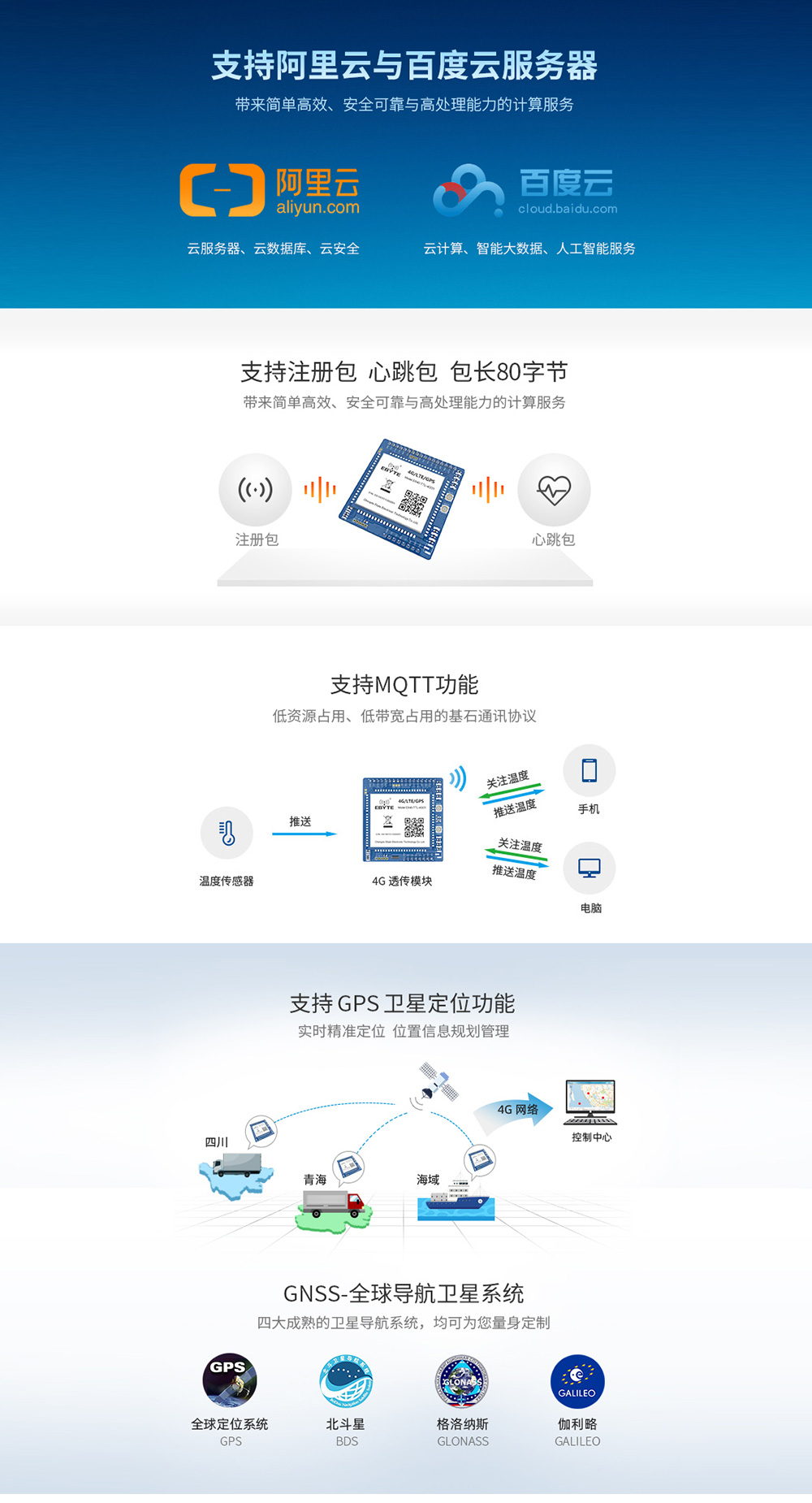

| 网络协议特性 | 支持TCP/UDP/MQTT协议 |
| 硬件特性 | 描述 |
| 天线选项 | IPEX 接口 |
| 数据接口 | 串口 |
| 波特率 | 支持最大 921600bps，默认 115200bps |
| 发射功率 | Class 4 (33dBm±2dB) for GSM900 |
| 灵敏度 | FDD B1: -101.6dBm (10M) TDD B40: -101.4dBm (10M) TD-SCDMA B34: -110dBm TD-SCDMAB39: -110dBm CDMA BC0: -108dBm |
| 耗流（典型值） | 11uA @关机 |
| 带宽 | 1.4/3/5/10/15/20MHz |
| 工作温度 | -30℃- +70℃扩展温度-40℃~+85℃ |
| 工作电压 | DC 5V~18V |

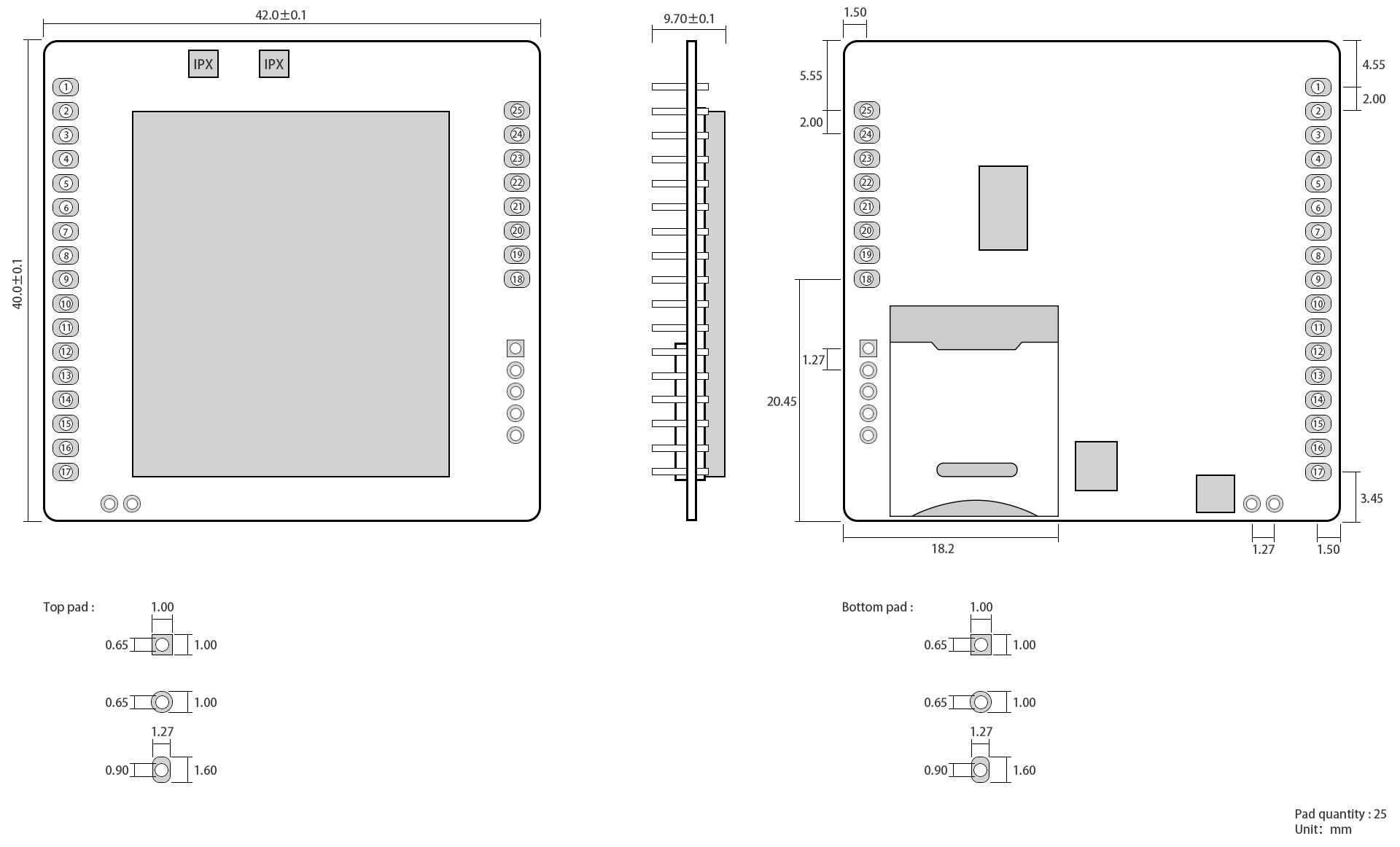

| 尺寸 | 42×40×9.7mm |
| SIM 卡座 | 使用 MICRO 自弹式 SIM 卡座 |
| 3GPP频段 | 发送（MHz） | 接收（MHz） |
| EGSM900 | 880~915 | 925~960 |
| DCS1800 | 1710~1785 | 1805~1880 |
| CDMA BC0 | 824~849 | 869~894 |
| WCDMA B1 | 1920~1980 | 2110~2170 |
| WCDMA B8 | 880~915 | 925~960 |
| TD-SCDMA B34 | 2010~2025 | 2010~2025 |
| TD-SCDMA B39 | 1880~1920 | 1880~1920 |
| LTE-FDD B1 | 1920~1980 | 2110~2170 |
| LTE-FDD B3 | 1710~1785 | 1805~1880 |
| LTE-FDD B5 | 824~849 | 869~894 |
| LTE-FDD B8 | 880~915 | 925~960 |
| LTE-TDD B38 | 2570~2620 | 2570~2620 |
| LTE-TDD B39 | 1880~1920 | 1880~1920 |
| LTE-TDD B40 | 2300~2400 | 2300~2400 |
| LTE-TDD B41 | 2555~2655 | 2555~2655 |
| 引脚序号 | 引脚名称 | 引脚名称 |
1 | RST | 模块复位 |
2 | IO_RT | 低电平持续3~10S，模块参数将恢复出厂设置，并立即重启 |
3 | LIKA | SocketA 链路连接状态指示引脚，对应板载左1LED灯。 高：SocketA与网络服务器连接成功； 低：SocketA未成功连接到网络服务器； |
4 | LIKB | SocketB 链路连接状态指示引脚，对应板载左2LED灯。 高：SocketB与网络服务器连接成功； 低：SocketB未成功连接到网络服务器； |
5 | DATA | 数据收发指示引脚，当网络接收到数据或者串口接收到数据（50ms高/10ms低），对应板载左3LED灯。 |
6 | STAT | 设备状态指示引脚，对应板载左4LED灯。 低：设备上电到正在搜寻SIM卡 1800ms低，200ms高：设备检查到正确的SIM卡，正在附着网络； 高：设备附着网络成功； |
7 | RXD | 数据接收引脚，默认3.3V，可兼容5V通信电平。 |
8 | TXD | 数据发送引脚，默认3.3V，可兼容5V通信电平。 |
9 | VEF | 驱动电平供电引脚，如需要实现串口通信和LED指示为5V驱动电平时需要在此引脚输入5V电平。 |
10、11、14、15、23 | MOD、SLE、PA11、PA10、EN | NC，暂未开放 |
12 | 4V2 | 锂电池电源供电引脚，供电范围：3.8V~4.3V。该引脚禁止反接、禁止与VCC一起供电。 |
16 | VCC | DC电源供电引脚，供电范围：5V~18V。该引脚禁止反接、禁止与VCC一起供电。 |
19 | VD | 外接SIM卡电源引脚，若使用板载SIM卡座则该引脚NC即可。 |
20 | RS | 外接SIM卡复位引脚，若使用板载SIM卡座则该引脚NC即可。 |
21 | DA | 外接SIM卡数据引脚，若使用板载SIM卡座则该引脚NC即可。 |
22 | CL | 外接SIM卡时钟引脚，若使用板载SIM卡座则该引脚NC即可。 |
24 | LIKD | SocketD 链路连接状态指示引脚，对应板载右3LED灯。 高：SocketD与网络服务器连接成功； 低：SocketD未成功连接到网络服务器； |
25 | LIKC | SocketC 链路连接状态指示引脚，对应板载右2LED灯。 高：SocketC与网络服务器连接成功； 低：SocketC未成功连接到网络服务器； |
13、17、18 | GND | 地线 |
