传输类型：GPRS
发射功率：1~2W
接口类型：UART
产品尺寸：42*40*9.7mm 产品重量：7.7±0.1g

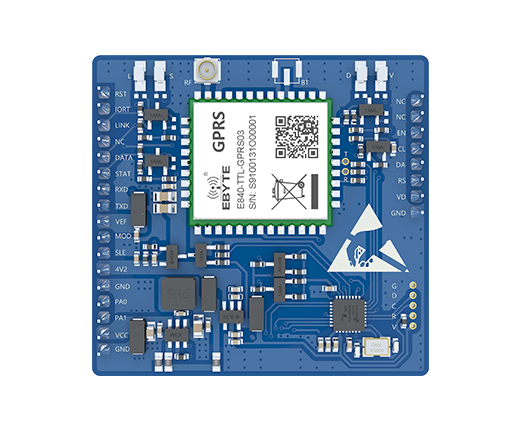

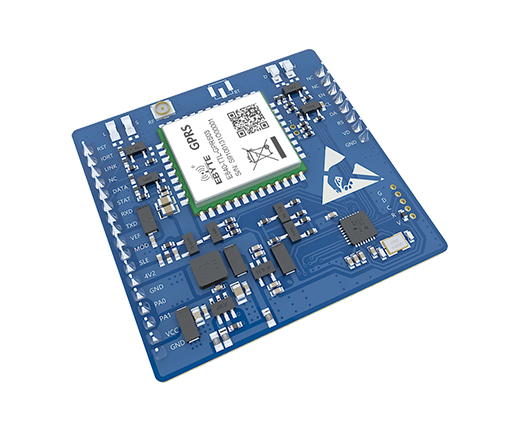

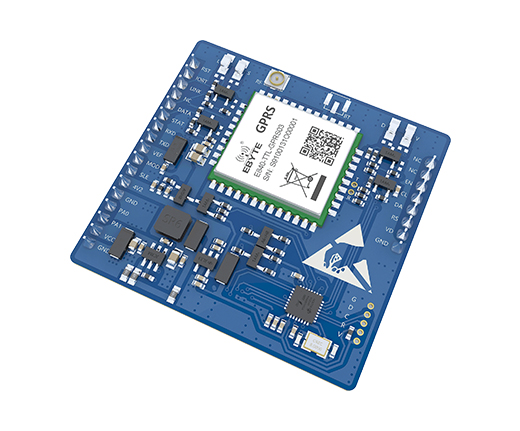

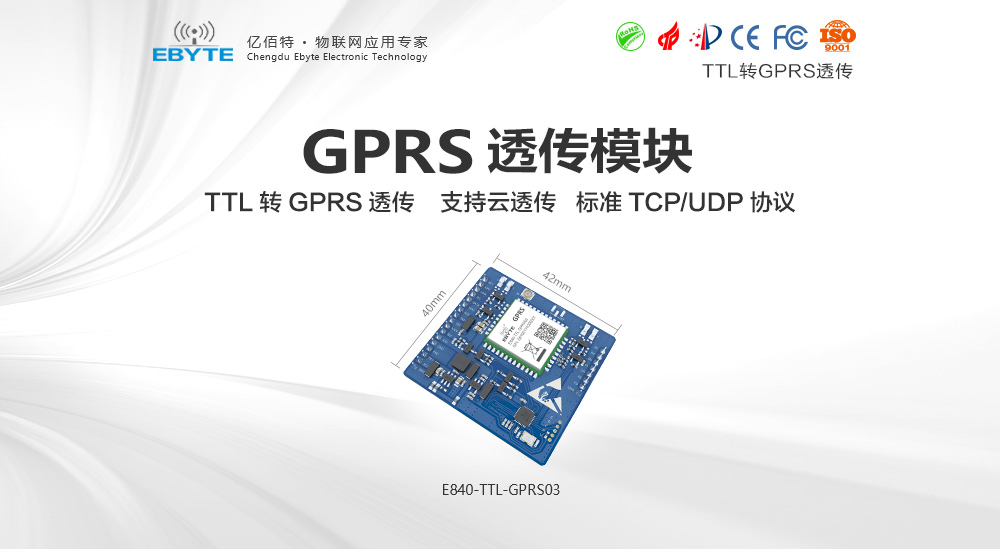

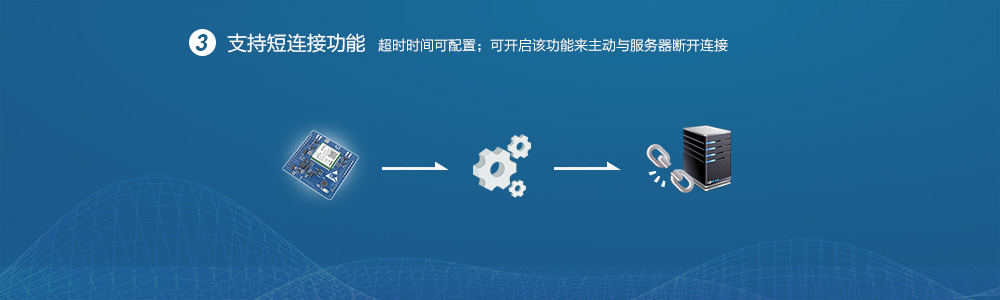

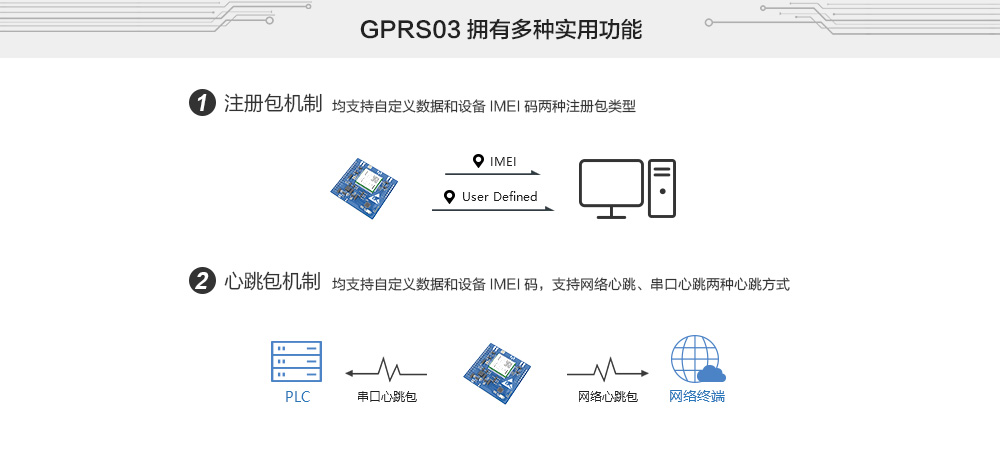

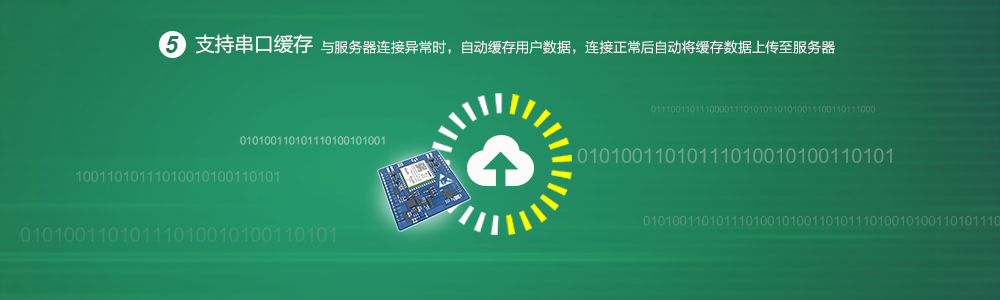

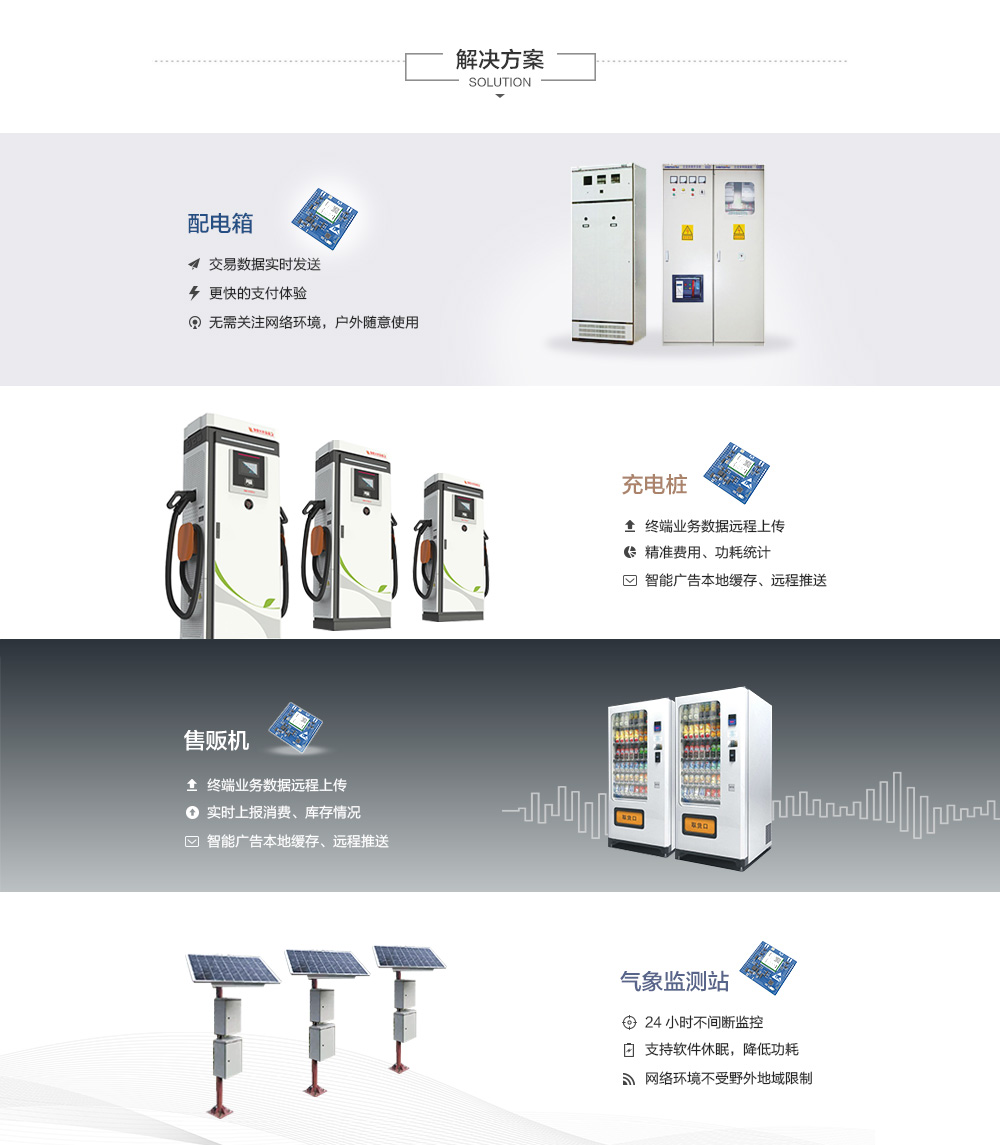

产品简介：亿佰特推出的GPRS数传模块产品，该产品软件功能完善，覆盖绝大多数常规应用场景，只需通过简单的设置，即可实现串口到网络服务器的双向数据透明传输。模块使用2.0mm排针方便客户设备集成，使用 5V～20V 宽电压供电。支持移动、联通2G卡，通信与LED指示采用兼容电平，默认3.3V可适用5V电平，具有抗干扰能力，能适应使用在一些电磁干扰强的环境当中，比如一些电力行业当中。
注：该产品老版本已下架，停产商品批量可发起生产。
| 特性参数 | 描述 |
| 支持频段 | 四频：GSM850, EGSM900, DCS1800, PCS1900 模块可自动搜寻频率 频段选择可以通过 AT 命令来设置 符合 GSM Phase 2/2+ |
| GPRS 连接特性 | GPRS multi-slot class 12 (默认) GPRS multi-slot class 1~12 (可配置) GPRS mobile station class B |
| GPRS 数据特性 | GPRS 数据下行传输：最大 85.6kbps GPRS 数据上行传输：最大 85.6kbps 编码格式： CS-1、 CS-2、 CS-3 和 CS-4 支持通常用于 PPP 连接的 PAP（密码验证协议）协议 支持通常用于 CHAP（询问握手认证协议） 协议 内嵌协议： TCP/UDP/FTP/PPP/HTTP/NTP/MMS/SMTP/PING 等。 支持非结构化补充数据业务 (USSD) |
| 硬件特性 | 描述 |
| 天线选项 | IPEX接口 |
| 数据接口 | TTL@3.3V，可兼容5V通信电平 |
| 波特率 | 支持最大921600bps，默认115200bps |
| 发射功率 | Class 4 (2W)： GSM850 和 EGSM900 Class 1 (1W)： DCS1800 和 PCS1900 |
| 耗流（典型值） | 48mA@5V（空闲） 22mA@12V（空闲） 14mA@20V（空闲） |
| 工作温度 | -30℃- +70℃；扩展温度-40℃~+85℃ |
| 工作电压 | DC：5V~18V；锂电直驱：3.8V~4.6V |

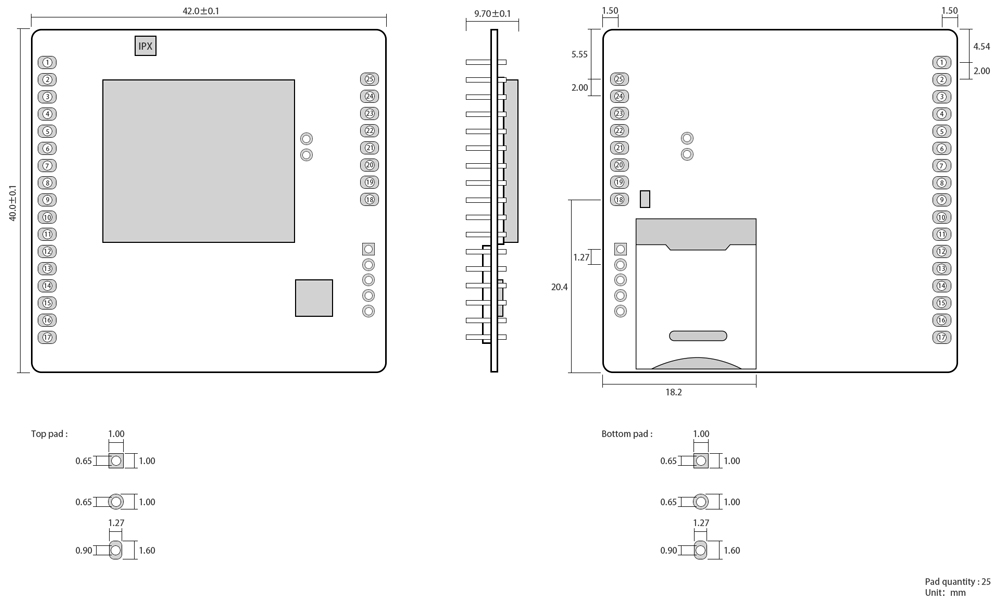

| 尺寸 | 42×40×9.7 mm |
| SIM卡座 | 使用MICRO自弹式SIM卡座 |
| 3GPP 频段 | 1 Timeslot | 2 Timeslot | 4 Timeslot |
| CS-1 | 9.05kbps | 18.1kbps | 36.2kbps |
| CS-2 | 13.4kbps | 26.8kbps | 53.6kbps |
| CS-3 | 15.6kbps | 31.2kbps | 62.4kbps |
| CS-4 | 21.4kbps | 42.8kbps | 85.6kbps |
| 引脚序号 | 引脚名称 | 引脚名称 |
1 | RST | 模块复位 |
2 | IORT | 低电平持续3~10S，模块参数将恢复出厂设置，并立即重启 |
3 | LINK | 链路连接状态指示引脚，对应板载左1LED灯。 高：与网络服务器连接成功； 低：未成功连接到网络服务器； |
4、24、25 | NC | 悬空，未用 |
5 | DATA | 数据收发指示引脚，当网络接收到数据或者串口接收到数据（50ms高/10ms低），对应板载左3LED灯。 |
6 | STAT | 设备状态指示引脚，对应板载左2LED灯。 低：设备上电到正在搜寻SIM卡 1800ms低，200ms高：设备检查到正确的SIM卡，正在附着网络； 高：设备附着网络成功； |
7 | RXD | 数据接收引脚，默认3.3V，可兼容5V通信电平。 |
8 | TXD | 数据发送引脚，默认3.3V，可兼容5V通信电平。 |
9 | VEF | 驱动电平供电引脚，如需要实现串口通信和LED指示为5V驱动电平时需要在此引脚输入5V电平。 |
10、11、14、15、23 | MOD、SLE、PA0、PA1、EN | 悬空，暂未开放 |
12 | 4V2 | 锂电池电源供电引脚，供电范围：3.8V~4.6V。该引脚禁止反接、禁止与VCC一起供电。 |
16 | VCC | DC电源供电引脚，供电范围：5V~18V。该引脚禁止反接、禁止与4V2一起供电。 |
19 | VD | 外接SIM卡电源引脚，若使用板载SIM卡座则该引脚NC即可。 |
20 | RS | 外接SIM卡复位引脚，若使用板载SIM卡座则该引脚NC即可。 |
21 | DA | 外接SIM卡数据引脚，若使用板载SIM卡座则该引脚NC即可。 |
22 | CL | 外接SIM卡时钟引脚，若使用板载SIM卡座则该引脚NC即可。 |
13、17、18 | GND | 地 |
