传输类型：4G/LTE
接口类型：UART/USB 2.0
产品重量：11.5±0.1g

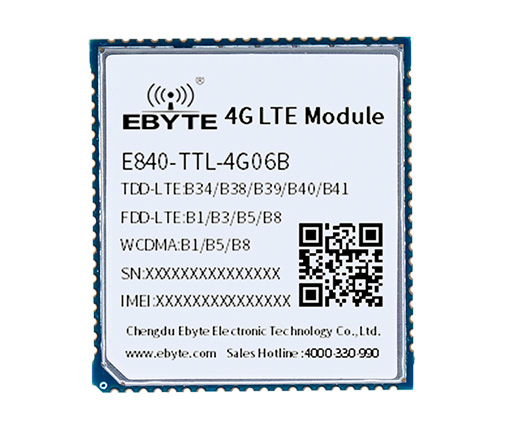

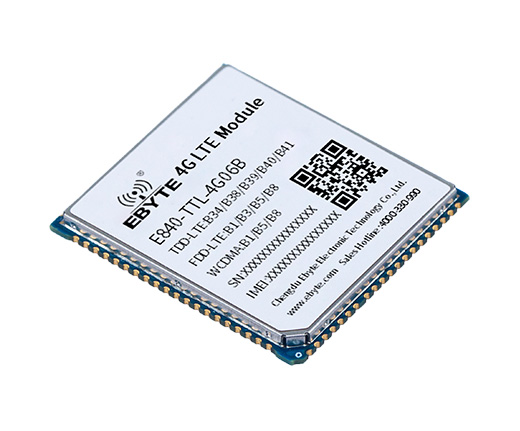

产品简介：E840-TTL-4G06B无线数传模块是一款集成FDD-LTE/TDD-LTE/WCDMA等多种网络制式的无线通信模块,支持最大下行速率150Mbps和最大上行速率50Mbps。数传模块基于ASR公司的ASR1802SL平台开发，内置多种网络协议(PAP，PPP,CHAP,TCP,UDP等)和支持多种功能（W_DISABLE,WAKEUP，AP_READY等），支持 Windows 7/Windows 8/Windows 10/Android 4.0以上等嵌入式操作系统。
温馨提示：该产品已下架，批量可发起生产。
| 一般特性 | 描述 |
| 频段制式 | FDD-LTE： B1/B3/B5/B8 TDD-LTE： B34/B38/B39/B40/B41 UMTS/HSDPA/HSPA+ B1/B5/B8 |

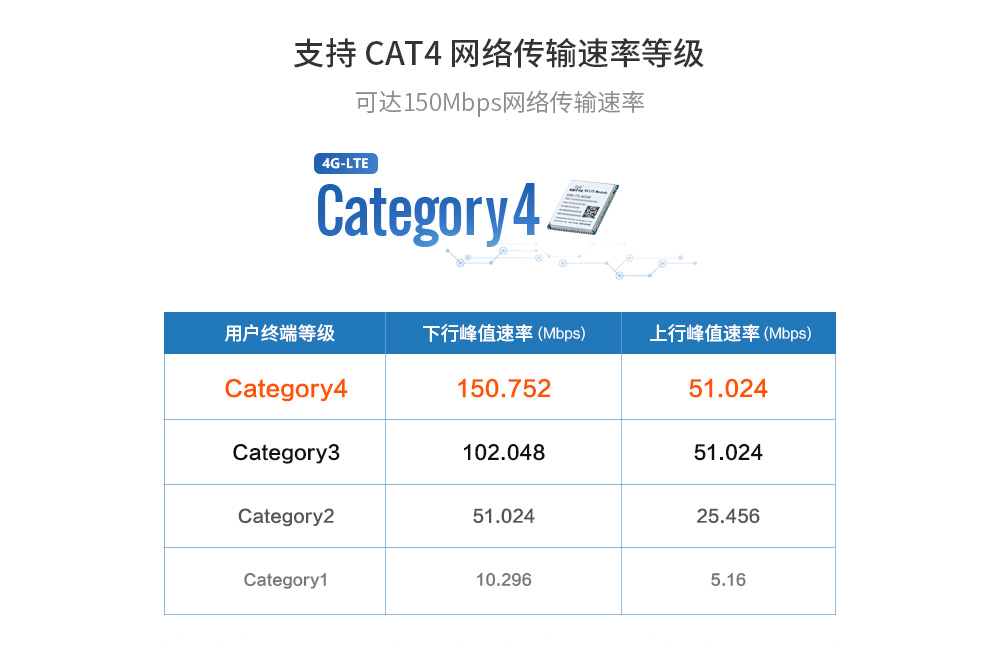

| 规格详述 | LTE FDD：UP:50Mbps,DL:150Mbps LTE TDD：UP:35Mbps,DL:130Mbps TD-HSDPA/HSUPA：UL:2.2Mbps,DL:2.8 Mbps DC-HSPA+： UP:5.76 Mbps, DL：42 Mbps UMTS：UP/DL：384Kbps |
| AT 命令 | 满足 3GPP TS27.007 指令集 |
| 天线 | 支持LTE分集天线 |
| 供电电压范围 | 3.3V~ 4.2V 典型电压 3.7V |
| 工作温度 | -40 °C ~ +85 °C |
| 产品尺寸 | 32.0mm×29.0mm×2.4mm |
| 其他特性 | USB 驱动支持 Windows 2000/XP/7/8 Windows CE/Mobile/ Linux/Android 通过 USB 升级软件 TCP/IP/IPV4/V6 Multi-PDP，MT PDP |
| 电气特性 | 描述 |
| 输出功率 | Class 3 (23dBm ±2dB) for LTE Class 3 (24dBm +1/-3dB) for UMTS |
| 灵敏度 | LTE B1:-101.2dBm(10M) LTE B3:-99.7dBm(10M) LTE B5:-102.2dBm(10M) LTE B8:-102.2dBm(10M) LTE B34:-98.7dBm(10M) LTE B38:-99.2dBm(10M) LTE B39:-99.2dBm(10M) LTE B40:-100.2dBm(10M) LTE B41:-99dBm(10M) UMTS B1:-110dBm UMTS B8:-110dBm UMTS B5:-110dBm |
| 应用接口 | USIM 卡接口 USB 接口 UART 接口 PCM 接口 SDIO 接口 I2C 接口 ADC 接口 网络指示 通用 GPIO |
